Трансформатор розжига Danfoss EBI4 CM S 052F4047

Трансформатор розжига Danfoss EBI4 CM S 052F4047 — назначение и область применения

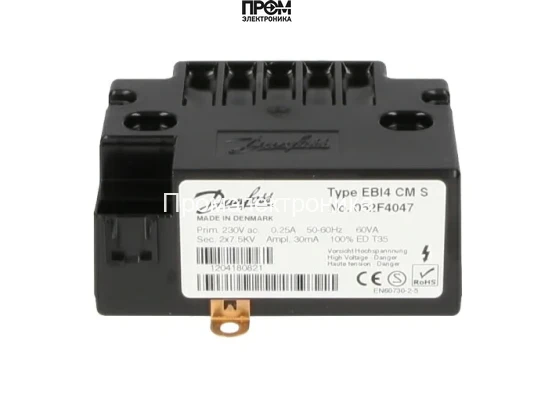

Модуль Трансформатор розжига Danfoss EBI4 CM S 052F4047 представляет собой специализированный импульсный трансформатор для систем поджига газовых и жидкотопливных горелок промышленных котлов. Это элемент класса силовых трансформаторов поджига, рассчитанный на интеграцию в автоматику горелочного оборудования для обеспечения стабильного искрового разряда при номинальном питании 220 В. Основная функция — формирование высокого импульсного напряжения поджига для воспламенения горючей смеси в камере сгорания.

Конструктивные особенности и принцип работы

Устройство выполнено по схеме низковольтной первичной обмотки и высоковольтной вторичной с высоким коэффициентом трансформации. На первичную обмотку подаётся сетевое напряжение через узел управления автоматики горелки; в момент команды поджига схема управления формирует импульс тока, который через магнитопровод преобразуется в короткий высоковольтный импульс на вторичной обмотке.

Физика процесса основана на индукционном преобразовании с быстрым нарастанием тока и последующим формированием напряжения холостого хода, достаточного для пробоя зазора свечи воспламенителя. Для обеспечения требуемой величины поджига используются повышенное число витков вторичной обмотки и оптимизация магнитного сердечника для минимизации потерь на магнитную эмиссию и насыщение при импульсных режимах.

Ключевые узлы: первичный комплект обмоток и захват для коммутации, изоляция вторичной обмотки, магнитопровод с параметрами индуктивности, а также механическое исполнение с точной геометрией для соблюдения электрических расстояний (поля напряжения ~7.5 кВ при токе 30 мА). В трансформаторе реализованы конструктивные решения для снижения паразитной ёмкости и минимизации энергетических потерь при переходных процессах.

Ключевые технические характеристики

• Напряжение поджига 7.5 кВ: обеспечивает запас по пробойному напряжению для надёжного воспламенения при разрежении, загрязнении электродов или увеличенных зазорах; критично для обеспечения воспламенения при неблагоприятных условиях смеси.
• Ток поджига 30 мА: определяет энергетическую плотность искрового разряда; сочетание 7.5 кВ и 30 мА устанавливает конкретную энергию импульса, влияющую на вероятность надёжного воспламенения и износ электрода.
• Потребляемая мощность 60 ВА: указывает на тепловую нагрузку и требования к источнику питания; при монтаже учитывают тепловой баланс и возможности блока питания автоматики.
• Частота 50/60 Гц и питание 220 В: совместимость с глобальными сетями; аппарат допускает работу при стандартных частотах и не требует специальных преобразователей частоты.
• Продолжительность работы ED 100%: означает пригодность к непрерывной эксплуатации без ограничений по циклу нагрузки, что важно для промышленных установок с длительными циклами горения.
• Габариты 8.5×3.8×6.5 см и масса ~0.3 кг: компактность облегчает интеграцию в существующие панели автоматики и ограниченные по пространству монтажные отсеки.

Сценарии эксплуатации и преимущества

Как работает в типовой схеме: контроллер автоматики формирует команду «пуск», силовой ключ замыкает первичную цепь трансформатора, на вторичной формируется высокий импульс, который передаётся на электрод розжига. При успешном поджоге контроллер фиксирует температуру или наличие пламени и прекращает подачу импульсов.

Для чего нужен аппарат: применение в отопительных котлах, технологических печах и других установках, где требуется гарантированный и воспроизводимый электрический пробой горючей смеси.

• Устойчивость поджига при вариациях газовой смеси: высокая величина напряжения и оптимальная энергия импульса повышают вероятность первого поджига.
• Интеграция в стандартную автоматику: работает от 220 В и типичных частот, не требует специальной схемотехники.
• Непрерывный режим ED 100%: подходит для длительных производственных циклов и непрерывной эксплуатации.
• Компактность: уменьшает сложность монтажа и позволяет размещать компонент в ограниченных пространствах.

Экспертное заключение

Модель Danfoss EBI4 CM S 052F4047 соответствует классу силовых трансформаторов поджига для промышленной автоматики. При характеристиках 7.5 кВ / 30 мА / 60 ВА она рассчитана на обеспечение стабильного инициирования горения в типовых промышленных сценариях с длительным циклом работы. Предпочтительна для систем, где критичны повторяемость поджига и совместимость с сетевым питанием 220 В. При недостатке заводских параметров следует сопоставлять по изоляционным характеристикам и требованиям к коммутации в конкретной панели автоматики.
