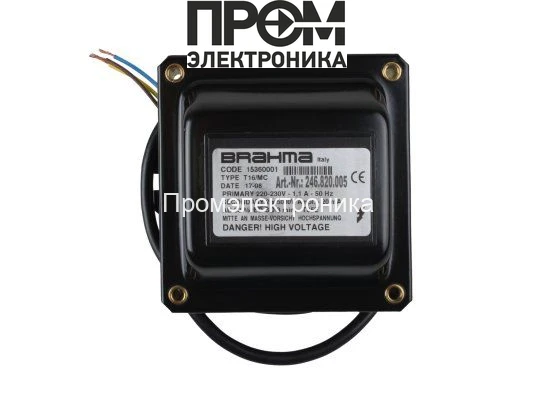

Трансформатор розжига Brahma T16/MC 15360001

Трансформатор розжига Brahma T16/MC 15360001 — назначение и техническая роль

Данный модуль представляет собой промышленный трансформатор розжига серии Brahma T16/MC, предназначенный для формирования высоковольтных импульсов поджига в системах газовых и жидкотопливных горелок. Класс устройства — электромеханический источник импульсного высокого напряжения с внешним питанием от сети переменного тока 220–230 В. Основная функция — генерация искровых разрядов при напряжении 5 кВ и токе поджига порядка 20 мА для надежного инициирования горения в камерах сгорания и распределительных коллекторах.

Конструктивные особенности и принцип работы

Конструкция основана на традиционной схеме с ферритовым или ламинированным сердечником и первичной вторичной обмотками, рассчитанными на преобразование сетевого напряжения в импульс высокого потенциала. Входной контур рассчитан на номинальную частоту 50 Гц, потребляемая мощность на холостом и рабочем режимах составляет 240 ВА, что определяет тепловой режим и требования к вентиляции монтажного отсека.

Принцип работы состоит в трансформации переменного напряжения сети через первичную обмотку и систему искробезопасных выводов во вторичную обмотку с высоким коэффициентом трансформации, обеспечивающим выходное напряжение 5 кВ. Формирование искрового импульса реализуется через коммутационный элемент горелочной автоматики, после чего через вторичный вывод проходит импульсный ток в пределах 20 мА. Значение тока поджига и индуктивность вторичной обмотки определяют характер разряда, длительность и энергию искры.

Кабельное исполнение включает длину питающего кабеля 700 мм и винтовые штекерные разъемы поджига Ø2.5 мм, что обеспечивает совместимость с типовыми горелочными блоками. Конструкция рассчитана на непрерывную или прерывистую эксплуатацию с допускаемой длительностью нагрузки ED 33%, что означает необходимость циклического режима работы с периодами охлаждения для сохранения температурного баланса и предотвращения перегрева обмоток.

Ключевые технические характеристики

• Габариты 11.5×8×7.8 см: компактный корпус уменьшает занимаемый объем при установке в шкафы управления, снижает путь проводки и уменьшает индуктивные помехи на входных линиях.
• Вес 2 кг: минимальная механическая масса облегчает крепление и снижает нагрузку на монтажные элементы при вибрационных воздействиях.
• Напряжение поджига 5 кВ: обеспечивает достаточную электростатическую разрядную энергию для преодоления зазоров и защитных слоев свечей, критично для надежного поджига при повышенной влажности или загрязнении электродов.
• Ток поджига 20 мА: ограниченный ток снижает риск пробоя изоляции и уменьшает энергию разряда, оптимизирован для типовых искровых промежутков в горелочных системах.
• Потребляемая мощность 240 ВА и сила тока 1.1 А: параметры определяют требования к предохранителям, трансформаторам питания и тепловому рассеянию в шкафу, а также влияют на коэффициент мощности при согласовании с сетью.
• Частота 50 Гц: согласована с сетевой частотой, что упрощает синхронизацию с управляющей электроникой и минимизирует пульсации в первичной обмотке.
• Класс защиты IP00: исключает эксплуатацию в открытых влажных или пыльных средах без дополнительной защиты; требуется установка в герметичных или проветриваемых корпусах.
• ED 33 %: расчетный рабочий цикл предписывает чередование активной фазы и охлаждения для сохранения изоляционных свойств и обеспечения долговечности обмоток.

Сценарии эксплуатации и преимущества

Применение данного трансформатора оправдано в промышленной автоматике горелочных установок на котлах, печах и технологических сушильных линиях, где требуется повторяемая и контролируемая генерация искрового разряда. Типовые сценарии включают пусковые циклы в системах с автоматикой розжига, резервные поджигательные узлы в энергомодульных установках и использование в стендовых испытаниях форсунок и электрорадиационного оборудования.

• Совместимость с горелочной автоматики: конструктивные выводы и номиналы напряжения/тока соответствуют промышленным стандартам, что упрощает интеграцию.
• Компактность корпуса: упрощает размещение в шкафах и узлах управления с ограниченным пространством.
• Ограниченный ток поджига: снижает износ электродов и риск термических повреждений сопряженных компонентов.
• Проектный ED 33 %: предопределяет эксплуатационные ограничения и снижает риск термической деградации при соблюдении регламентов обслуживания.
• Простое подключение: винтовые штекерные разъемы Ø2.5 мм обеспечивают надежный контакт и удобство обслуживания на объекте.

Экспертное заключение

Трансформатор Brahma T16/MC 15360001 предназначен для циклической промышленной эксплуатации в составе систем розжига горелок с номинальной сетью 220–230 В/50 Гц. Модель оптимальна для задач, где требуется формирование стабильного высоковольтного импульса 5 кВ при ограниченном токе 20 мА и при соблюдении рабочей цикличности ED 33 %. Необходим монтаж в защищенном корпусе из‑за класса защиты IP00 и обеспечение теплового режима в соответствии с паспортными параметрами. Для интеграции следует учитывать тепловые потери, номинальный потребляемый ток и требования к предохранителям и цепям управления.
