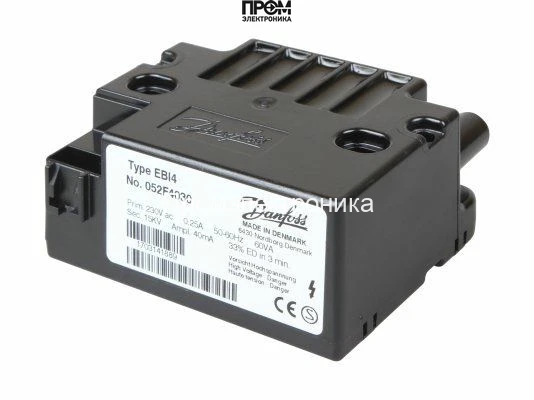

Трансформатор поджига Danfoss EBI4 052F4030, в комплекте с кабелями

Трансформатор поджига Danfoss EBI4 052F4030 — назначение и область применения

Данное устройство представляет собой промышленный трансформатор поджига класса EBI4, спроектированный для генерации импульсного высокого напряжения в системах автоматического поджига атмосферных и форсуночных горелок. Применяется в отопительных, технологических и котельных установках для обеспечения воспламенения топливовоздушной смеси при старте горелочного агрегата. Основная функция — формирование стабильного напряжения поджига 15 кВ при допустимом токе и рабочем цикле, обеспечивающем надежный поджиг топлива.

Конструктивные особенности и принцип работы

Корпус трансформатора выполнен с упором на долговечность и термостойкость, допускает установку в ограниченных монтажных пространствах. Внутри расположен силовой трансформатор с шаговой обмоткой высокого напряжения и встроенным ограничителем тока. Принцип работы — от сети переменного тока 230 В/50–60 Гц первичная обмотка формирует магнитный поток в сердечнике; вторичная обмотка с большим числом витков повышает напряжение до требуемых киловольтных значений.

Импульсная схема поджига реализована через генерацию коротких высоковольтных импульсов с амплитудой до 15 кВ, ограничением по току до 40 мА и номинальным первичным потреблением порядка 60 Вт. Продолжительность рабочей нагрузки регулируется параметром ED/DU — 33%, что означает допустимый средний режим включения по циклу работы горелки. Штекерные разъемы Ø4 мм обеспечивают последовательное снижение переходных потерь и упрощают монтаж высоковольтного кабеля поджига.

Ключевые технические характеристики

• Напряжение поджига 15 кВ: обеспечивает достаточную электрическую прочность искрового промежутка и дистанцию до электрода, снижая вероятность ложных срабатываний при загрязнении и увеличивая вероятность безопасного воспламенения при низком давлении топлива.
• Ток поджига 40 мА: ограничение тока уменьшает энергию импульса до безопасных величин для электроники горелки и снижает эрозию контактных поверхностей при повторных поджогах.
• Мощность 60 Вт: указывает на первичное потребление и влияет на тепловую стабильность корпуса; при длительной работе требуется соблюдение режима ED=33% для предотвращения перегрева.
• ED/DU 33%: нормативное ограничение времени включения, влияющее на интервалы обслуживания и требующее контроля длительности срабатываний в автоматике горелки.
• Сеть питания 230 В, 50/60 Гц: совместимость с общепромышленным питанием упрощает интеграцию в существующие щиты управления без дополнительных преобразователей.
• Штекерные разъемы Ø4 мм: стандартизированный интерфейс для быстрого подключения кабелей поджига, минимизирующий влияние переходного сопротивления на качество искры.

Сценарии эксплуатации и преимущества

Как работает в реальных условиях: при команде автоматики горелки первичное напряжение подается на трансформатор, формируется высоковольтный импульс, который передается по кабелю на электрод или электроды поджига. Искровой разряд инициирует воспламенение топливовоздушной смеси; система контроля фиксирует успешный поджиг и прекращает генерацию импульсов.

• Интеграция в коммерческие котельные: подходит для стандартных горелочных блоков с механическим или электронным управлением поджига.
• Обслуживание и монтаж: штекерные соединения упрощают замену и инспекцию без перепайки высоковольтных выводов.
• Тепловой режим: соблюдение ED=33% снижает риски перегрева и продлевает ресурс обмоток и изоляции.
• Совместимость: стандартные электрические параметры позволяют использовать трансформатор в системах с аналогичной архитектурой поджига.

Экспертное заключение

Трансформатор Danfoss EBI4 052F4030 предназначен для задач периодического импульсного поджига в условиях номинальной мощности и цикловой нагрузки до 33% ED. Подходит для систем, где критичны стабильность высокого напряжения (15 кВ) и ограничение тока до 40 мА. Для длительных непрерывных режимов эксплуатации следует предусмотреть циклическую схему охлаждения или использовать трансформатор с более высоким допустимым ED. При проектировании системы обращайте внимание на длину и сечение кабеля поджига, а также на зазоры и состояние электродов — эти параметры напрямую влияют на вероятность успешного поджига и износ компонентов.
