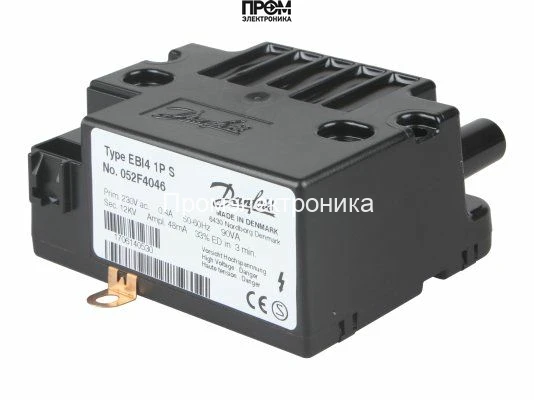

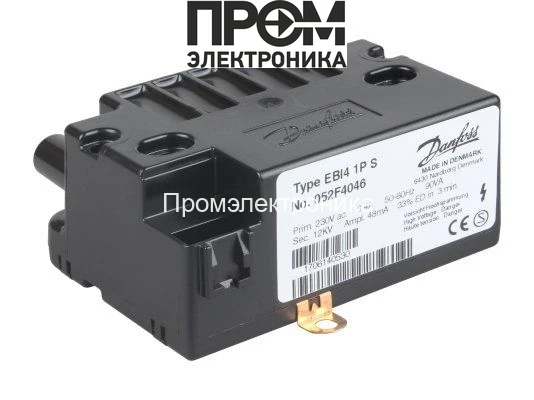

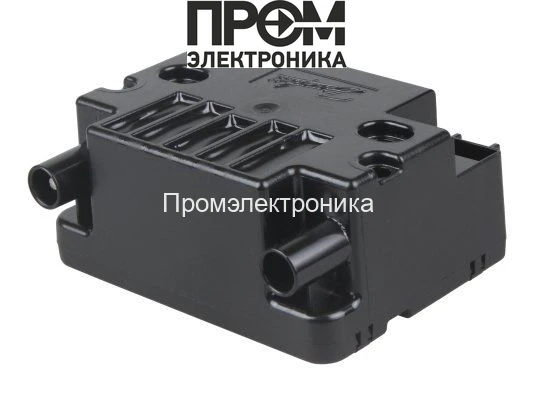

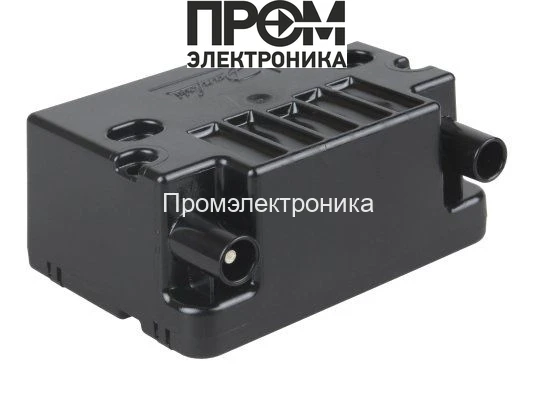

Трансформатор розжига Danfoss EBI4 1P S 052F4046

Трансформатор розжига Danfoss EBI4 1P S 052F4046 — назначение и область применения

Данное устройство — трансформатор розжига для газовых горелок промышленного и коммерческого класса. Предназначен для генерации высоковольтного импульса, необходимого для воспламенения топливно-воздушной смеси при запуске горелочного узла. Класс изделия соответствует модульным электронным блокам управления горением; типовая сфера применения — стационарные промышленные и котельные установки с атмосферными и наддувными горелками.

Конструктивные особенности и принцип работы

Конструкция базируется на низковольтной обмотке постоянного питания и высокой вторичной обмотке, выведенной на изолированный наконечник для свечи поджига. На вход подается 230 В 50/60 Гц, питающая цепь включает трансформаторную пару с электронной коммутацией и защитой по превышению скважности. Встроенная схема ограничивает рабочий цикл до ED 33 %, что определяет допустимую длительность включения при циклической работе.

Принцип действия: при подаче питания первичная обмотка формирует магнитный поток в сердечнике, затем коммутационная электроника кратковременно переключает ток, возбуждая вторичную обмотку и формируя импульс высокого напряжения 1х11 кВ при номинальном токе 50 мА на выходе поджига. Амплитуда и длительность импульса рассчитаны для преодоления зазора электродов свечи и обеспечения устойчивой искровой ионизации в камере горения.

Электрическое и механическое исполнение предусматривает штекерные разъёмы для питания и кабеля поджига, что снижает вероятность ошибок при монтаже и облегчает сервис. Длина питания кабеля указана как 180 мм, предусмотрено заземление и комплект крепёжных болтов для фиксированной установки на корпусе горелки.

Ключевые технические характеристики

• Напряжение питания 230 В, 50/60 Гц: обеспечивает совместимость с промышленными сетями без дополнительной адаптации; режим 50/60 Гц допускает применение в регионах с разной частотой сети.
• Выходное напряжение 1х11 кВ: достаточное для создания устойчивой искры в стандартных свечах поджига при зазорe до типичных значений 2–6 мм; влияет на надежность воспламенения при сниженной проводимости топлива и влажности воздуха.
• Ток поджига 50 мА: определяет энерговложение в искровой промежуток и скорость ионизации газов; сочетание высокого напряжения и ограниченного тока минимизирует риск повреждения электродов.
• Рабочий цикл ED 33 %: определяет допустимую продолжительность включения при циклической эксплуатации; необходимо учитывать при расчёте тепловой нагрузки и схем управления для предотвращения перегрева трансформатора.
• Сила тока первичной цепи 0,25 А: влияет на выбор предохранителей и коммутационной аппаратуры; позволяет рассчитать падение напряжения в питающей линии и нагрев проводников.
• Длина кабеля электропитания 180 мм: влияет на удобство монтажа и необходимость использования удлинителей или дополнительных соединителей в ограниченных пространствах горелочного отсека.
• Совместимость и места установки: в технических данных указаны конкретные модели горелок (Ecoflam MAX GAS 120/250/350/500), что упрощает подбор по каталожному соответствию и снижает риск несовместимости по механическим и электрическим подключением.

Сценарии эксплуатации и преимущества

Как работает трансформатор розжига в типовой системе управления горением: при подаче команды на розжиг модуль управления включает первичную обмотку трансформатора, электронная коммутация формирует высоковольтные импульсы на выходе, искра инициирует воспламенение смеси, далее система переходит в режим стабильной подачи топлива. В сценариях с частыми пусками важно учитывать ED 33 % и обеспечивать интервалы охлаждения.

• Интеграция в автоматические системы горения: подходит для схем с программируемыми контроллерами и классическими релейными панелями.
• Повышенная электробезопасность: ограничение выходного тока и штекерные соединения уменьшают риск непреднамеренных разрядов и упрощают обслуживание.
• Универсальность по сети: работа на 50/60 Гц делает устройство пригодным для международных установок.
• Простота монтажа: поставляется с крепёжными элементами и проводом заземления, минимизирует время ввода в эксплуатацию.

Экспертное заключение

Трансформатор Danfoss EBI4 1P S 052F4046 ориентирован на применение в циклично работающих горелочных агрегатах средней и повышенной интенсивности включений, где ключевыми требованиями являются стабильность искрового поджига, совместимость с 230 В сетью и защищённая коммутация. При планировании использования необходимо учитывать ED 33 % и обеспечить соответствующие интервалы работы и охлаждения. Рекомендуется использовать в составе систем с контролем состояния свечи поджига и предохранительной аппаратурой по току первичной обмотки.
