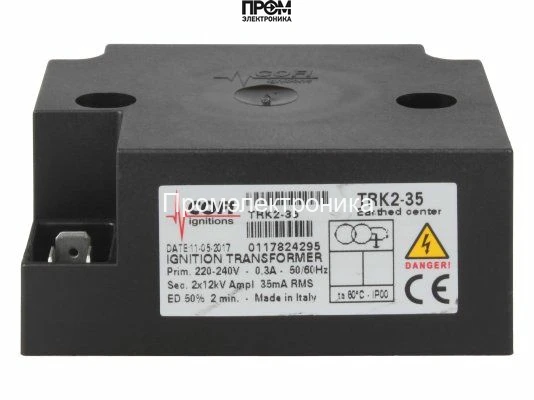

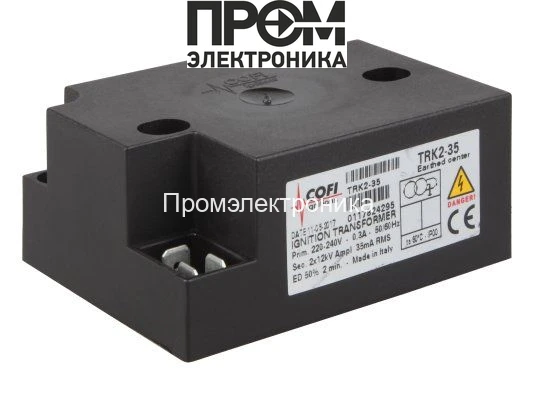

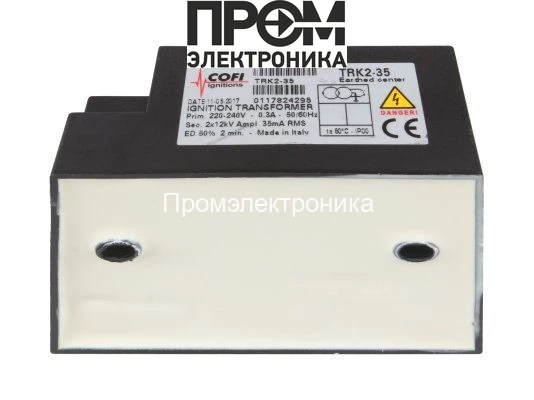

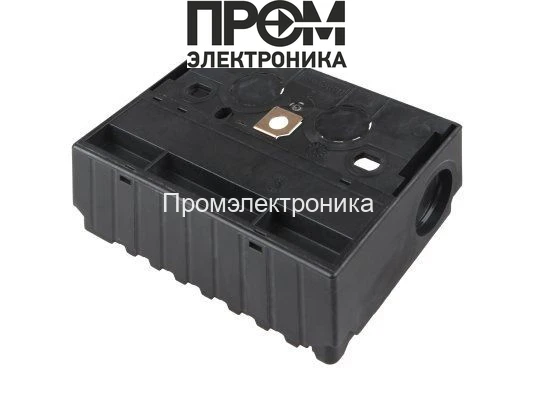

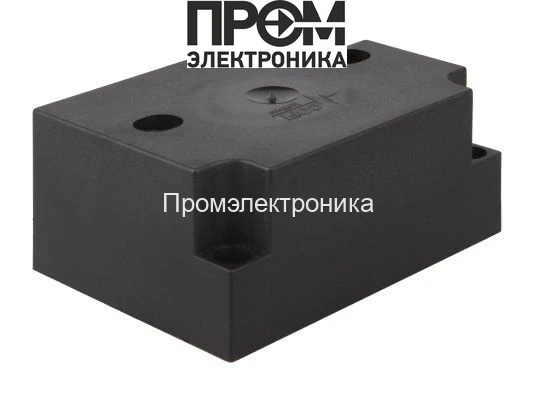

Трансформатор поджига Cofi TRK2-35

Трансформатор поджига Cofi TRK2-35 — назначение и область применения

Трансформатор поджига Cofi TRK2-35 — это специализированный источник высоковольтного импульса для формирования искрового разряда в системах с газовыми и жидкотопливными горелками. Устройство относится к классу трансформаторов розжига с изолированным высоковольтным выходом и предназначено для решения задач стабильного инициирования горения в отопительных агрегатах, горелочных модулях котлов и промышленных горелочных системах. Основная функция — генерация высоковольтного пробоя между электродами для воспламенения топливно-воздушной смеси при контролируемых временных и электрических параметрах.

Конструктивные особенности и принцип работы

Конструктивно TRK2-35 имеет первичную обмотку для питания от сети управления и вторичную высоковольтную обмотку, выполненную с разделением на две независимые секции (двухканальная схема), обеспечивающие выходное напряжение 2х12 кВ. Принцип работы базируется на трансформаторном переносе энергии: при подаче управляющего напряжения в первичную обмотку на вторичных формируется крутой фронт высокого напряжения, достаточный для ионизации зазора между электродами и образования стойкого искрового разряда.

Ключевые элементы: ферритовый или силовой сердечник с низкими потерями на перемагничивание, экранированные и высоковольтно изолированные витки вторичной обмотки, а также штекерный интерфейс, совместимый с системами Satronic/Honeywell. Наличие штекерного разъема обеспечивает воспроизводимую электрическую стыковку и минимизирует влияние контактного сопротивления. С точки зрения электрической физики, важны параметры: рабочий ток вторичной обмотки (35 мА), ток первичной обмотки (0.3 А) и коэффициент заполнения рабочей нагрузки (ED 50%), которые определяют тепловой режим и ресурс изоляции.

Ключевые технические характеристики

• Выходное напряжение 2х12 кВ: обеспечивает достаточную энергию импульса для преодоления ионизационного потенциала топливно-воздушной смеси при стандартных зазорах электрода, влияет на надежность поджига в условиях сниженного давления и повышенной влажности.
• Ток поджига 35 мА: определяет энергию импульса и длительность искрового разряда; при фиксированном напряжении увеличение тока повышает плотность энергии в разряде, что улучшает вероятность зажигания при бедных смесях.
• Продолжительность работы ED 50%: рабочий цикл 50% указывает допустимую нагрузку по времени в пределах термического расчёта; при непрерывной работе требуется учитывать паузу для охлаждения, чтобы не превысить температуру обмоток и изоляции.
• Первичный ток 0.3 A: характеризует требование к источнику питания и коммутационной аппаратуре; при проектировании схемы управления важно обеспечить защиту от перегрузки и минимальные всплески напряжения.
• Штекерный разъём Satronic/Honeywell Ø4 мм: стандартный интерфейс для бытовых и промышленных горелок; обеспечивает механическую фиксацию и повторяемость электрических контактов, снижая вероятность ложных срабатываний из‑за обрывов или коррозии контактов.

Сценарии эксплуатации и преимущества

TRK2-35 предназначен для интеграции в блочные горелочные узлы котлов, модульные горелочные установки и сервисные комплекты для замены в полевых условиях. Типовые сценарии:

• Автоматический розжиг отопительных котлов в режимах циклической работы, где требуются кратковременные высоковольтные импульсы с контролируемой скважностью.
• Использование в системах с модуляцией пламени и запрограммированными последовательностями розжига/пере-розжига при старте и переключении топливных контуров.
• Ремонт и техобслуживание — совместимость со штекерными системами Satronic/Honeywell позволяет быстро заменить модуль без дополнительных адаптеров.

Преимущества для инженерных решений:

• Повторяемость электрических характеристик при серийном производстве — упрощает расчет надежности системы.
• Стандартизованный разъём — снижает время эксплуатации и вероятность ошибок при обслуживании.
• Ограничение рабочего цикла ED защищает обмотки от перегрева при интенсивных циклах включения.

Экспертное заключение

С точки зрения инженерной применимости, Cofi TRK2-35 подходит для задач снижения вероятности отказа розжига в бытовых и полу‑промышленных отопительных системах, где требуются повторяющиеся импульсные высоковольтные разряды с фиксированными параметрами: 2х12 кВ, 35 мА, ED 50%. При проектировании контроллеров и коммутационной аппаратуры необходимо учитывать первичный ток 0.3 А и обеспечить защиту от перенапряжений на первичной стороне. Для условий эксплуатации с высокой влажностью или пониженным давлением рекомендуется проверять длину и геометрию зазора электродов и проводить испытания на искровую устойчивость в реальных рабочих условиях.
