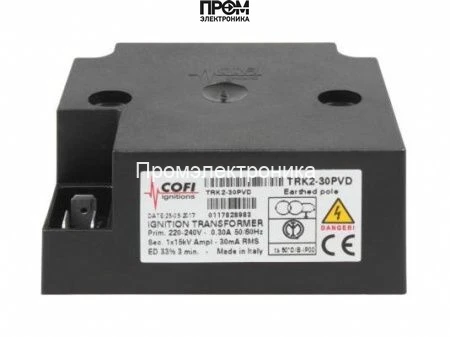

Трансформатор розжига Cofi TRK2-30PVD

Трансформатор розжига Cofi TRK2-30PVD — назначение и область применения

Технический модуль Трансформатор розжига Cofi TRK2-30PVD представляет собой специализированный источник высокого напряжения для инициирования электрического разряда в системах поджига промышленных горелок. Класс устройства — трансформатор поджига для котельного оборудования; основная функция — генерация импульсного поджига напряжением 15 кВ для формирования искрового разряда и устойчивого воспламенения топливно-воздушной смеси в камере сгорания.

Конструктивные особенности и принцип работы

Устройство построено по схеме автотрансформаторного/импульсного трансформатора с первичной обмоткой, рассчитанной на сетевое напряжение 220–240 В, и вторичной высоковольтной обмоткой с изоляцией, допускающей рабочее напряжение порядка 15 кВ. Принцип работы основан на преобразовании сетевого синусоидального питания в высоковольтный импульс, достигаемый через намагничивание сердечника и фазовую коммутацию первичной цепи. Для получения искрового разряда применяется метод ступенчатой накачки энергии с последующим быстрым изменением магнитного потока, что обеспечивает импульс короткой длительности и высокую крутизну фронта.

В условиях нормальной эксплуатации теплоотвод ограничен коэффициентом рабочей продолжительности ED 33%, что указывает на необходимую периодичность включений и перерывов для предотвращения перегрева изоляции и меди обмоток. Силовые характеристики — мощность 63 Вт на первичной стороне и ток поджига 30 мА во вторичной — согласованы так, чтобы обеспечить стабильность искрообразования при рабочих зазорах и уровнях загрязнённости электродов типичных горелочных систем.

Ключевые технические характеристики

• Напряжение поджига 15 кВ: обеспечивает пробой воздушного зазора и формирование устойчивой искры при типичных зазорах электродов до нескольких миллиметров; важный параметр для преодоления импеданса свечи поджига и загрязнений.
• Мощность 63 Вт: влияет на запас энергии в обмотках и возможность поддерживать требуемую амплитуду импульса при частых циклах включения; недостаточная мощность приводит к снижению амплитуды и пропускам поджига.
• Сила тока 0.3 А (первичная): определяет нагрузку на сетевую фазу и параметры предохранительной цепи; согласуется с сетевыми предохранителями и ПУ котла.
• Ток поджига 30 мА (вторичная): этот параметр определяет энергию искрового импульса и его способность инициировать воспламенение при разном составе топливно-воздушной смеси.
• Электропитание 220–240 В: совместимость с промыш-ленной сетью стандартных котлов; допускается отклонение ±10% без существенной деградации характеристик.
• Продолжительность работы ED 33%: критична для расчёта теплового режима; при длительной работе требуется обеспечить интервалы выключения для отведения тепла.
• Штекерные разъёмы Ø6.3 мм: стандартный тип подключения кабелей поджига, упрощает замену и техническое обслуживание, сокращая время простоя.
• Класс пылевлагозащиты IP00: отсутствие защитной оболочки означает необходимость установки внутри защищённого от пыли и влаги отсека котла в соответствии с монтажными регламентами.
• Вес 0.3 кг и страна изготовления — Италия: масса влияет на требования к монтажной фиксации; происхождение определяет соответствие европейским технологическим стандартам изготовления.

Сценарии эксплуатации и преимущества

Как работает трансформатор в реальном цикле эксплуатации? При поступлении команды на поджиг блок управления котла подаёт питание на первичную обмотку трансформатора, формируется высоковольтный импульс во вторичной обмотке, искра проходит между электродами, воспламеняя смесь. При контрольных отказах система диагностики фиксирует амплитуду вторичного тока и частоту срабатываний для предотвращения ложных включений.

• Модульность подключения: стандартные штекеры Ø6.3 мм упрощают интеграцию и замену без дополнительной переналадки проводки.
• Стабильность импульса: рабочие параметры обеспечивают повторяемость поджигов при колебаниях сетевого напряжения и загрязнениях электродов.
• Совместимость с промышленными горелками: рассчитан на интеграцию в типовые котельные установки и блоки автоматизации.
• Простота обслуживания: при соблюдении ED 33% и монтаже в сухом отсеке трансформатор требует минимального сервисного вмешательства.

Экспертное заключение

Технически модель Cofi TRK2-30PVD предназначена для задач регулярного поджига в промышленных котельных при циклическом режиме работы с ограничением по ED. Рекомендуется для систем, где критична устойчивость искрового импульса при напряжениях сети 220–240 В и наличии стандартных разъёмов подключения. Для монтажных решений в агрессивной среде следует предусмотреть защитный корпус ввиду класса IP00. Для повышения надёжности в интенсивных циклах эксплуатации целесообразно разработать тепловой расчёт и организацию периодов остывания в соответствии с указанным коэффициентом работы.

Как работает и для чего нужен этот трансформатор? Он служит для преобразования сетевого напряжения в контролируемый высоковольтный импульс, необходимый для инициирования стабильного воспламенения горелки при штатных и предельных режимах работы.
