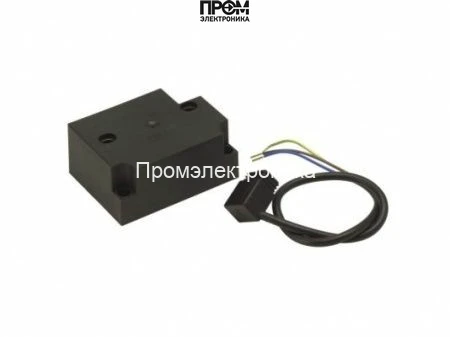

Трансформатор розжига Cofi TRK2-30PFVD

Трансформатор розжига Cofi TRK2-30PFVD — назначение и область применения

Трансформатор розжига Cofi TRK2-30PFVD — это специализированный высоковольтный преобразователь для получения импульсного разряда порядка 15 кВ при питании от сети 220 В. Устройство относится к классу трансформаторов поджига для горелочных и отопительных систем и предназначено для формирования стабильной искры в газовых и дизельных горелках в прерывистом режиме работы. Основная функция — обеспечение электростатически и электрически контролируемого поджига топлива при тактовой эксплуатации с рабочим циклом ED ≈ 33%.

Конструктивные особенности и принцип работы

Конструкция трансформатора выполнена в монолитном корпусе из ударопрочного пластика с внутренней защитной пропиткой, повышающей диэлектрическую прочность и стойкость к трещинообразованию изоляции. Сердечник и обмотки сгруппированы в конфигурации, характерной для импульсных трансформаторов: первичная обмотка рассчитана на сеть 220 В, вторичная — на высокое напряжение порядка 15 кВ с малыми токами нагрузки.

Рабочий принцип: при подаче сети первичная обмотка формирует магнитный поток в сердечнике; специальная импульсная схема управления (генератор искровых импульсов в составе горелочного блока) создает крутой фронт тока в первичной, что через повышающую трансформацию дает высокое напряжение на вторичной. Высоковольтный разряд инициирует пробой канала в искровом промежутке и вызывает воспламенение топливовоздушной смеси. Для контроля рабочего режима важны временные параметры: длительность импульса, частота повторения и средняя мощность; в данной модели средняя потребляемая мощность порядка 63 Вт, а ток в первичной части порядка 0.3 А, ток поджига на вторичной стороне — 30 мА.

Ключевые технические характеристики

• Напряжение поджига 15 кВ: гарантирует достаточную величину электрического поля для пробоя искрового промежутка в условиях загрязнения и коррозии контактов; влияет на устойчивость зажигания при изменении зазора и плотности смеси.
• Продолжительность работы ED 33%: указывает на рекомендуемую цикличность работы; при длительных включениях требуется контроль температуры корпуса и интервалов охлаждения, чтобы не превышать тепловой нагрузки на обмотки и пропитку.
• Мощность 63 Вт: определяет среднюю энергетическую нагрузку на сеть и тепловыделение; влияет на подбор предохранителей и расчёт кабельной проводимости.
• Сила тока 0.3 А (первичная): позволяет оценить тепловую перегрузку первичной обмотки и требования к источнику питания при пусковых импульсах.
• Ток поджига 30 мА (вторичная): характерен для устойчивого искрового разряда; значение важно для оценки искробоя и минимальной энергии разряда, необходимой для воспламенения конкретной топливной смеси.
• Рабочая температура до +60 °C: определяет пределы размещения в камерах горелок и боксах; при монтаже учитывайте вентиляцию и рассеивание тепла.
• Корпус и пропитка: механическая защита и электроизоляция повышают устойчивость к вибрации и влажности, снижают вероятность поверхностных утечек и электрического пробоя."

Сценарии эксплуатации и преимущества

Как работает в реальном применении: при старте горелочной системы управляющий блок формирует серию импульсов; трансформатор преобразует их в высоковольтные импульсы, которые создают искру в камере сгорания. В прерывистом режиме с ED≈33% устройство обеспечивает повторяемый поджиг без критической перегрузки.

• Интеграция в газовые горелки: обеспечивает надежное воспламенение при регулировке зазора электродов и колебаниях давления газа.
• Применение в дизельных горелках: подходит для форсированного поджига малых объёмов топлива при циклическом включении.
• Выдерживает климатические условия: конструкция с пропиткой и пластиковой оболочкой допускает эксплуатацию при повышенных температурах до +60 °C.
• Простота замены и сопряжения: стандартные электрические параметры и форм-фактор облегчают монтаж в существующие горелочные блоки.

Экспертное заключение

Трансформатор подходит для систем с циклическим поджигом, где требуется высокая величина вторичного напряжения при ограниченной средней мощности. Рекомендуемая область использования — газовые и дизельные горелки в промышленных и коммунальных установках с частыми пусковыми циклами и ограничением по тепловой нагрузке. Для эксплуатации в непрерывных режимах следует учитывать ED33% и обеспечить достаточное охлаждение. При замене обращайте внимание на соответствие по напряжению поджига, току поджига и механическим габаритам, чтобы сохранить параметры искрообразования и электрической безопасности.
