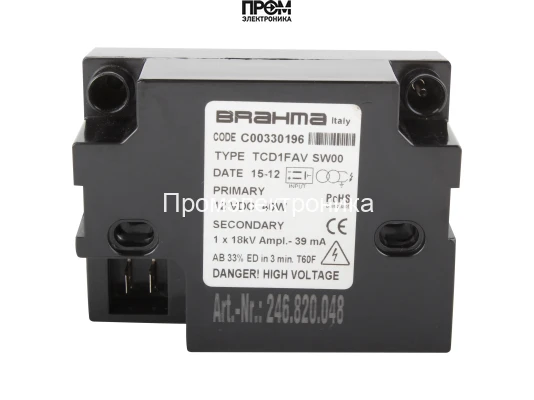

Трансформатор розжига Brahma TCD1FAV C00330196

Трансформатор розжига Brahma TCD1FAV C00330196 — назначение и область применения

Данный документ описывает устройство класса трансформаторов розжига для горелочных установок. Трансформатор Brahma TCD1FAV C00330196 представляет собой модуль высоковольтного повышения напряжения, предназначенный для формирования искрового или квазисинхронного разряда в системах поджига газовых, дизельных и мазутных горелок в бытовых и промышленных приложениях. Основная функция — обеспечение стабильного высоковольтного импульса 18 кВ при заданной нагрузке и продолжительности включения.

Конструктивные особенности и принцип работы

Конструкция базируется на изолированном силовом трансформаторе с пониженным первичным напряжением (типично 12 В) и высоковольтной вторичной обмотке, выполненной с учётом требуемой индуктивности и межобмоточной изоляции для 18 кВ. Внутри корпуса реализованы следующие инженерные решения: емкостно-индуктивная развязка между первичной и вторичной цепями, варистор на входе для ограничивания наводок и переходных процессов, а также интегрированный ЕМС-фильтр, снижающий уровень помех в полосе проводной сети и исключающий необходимость внешнего фильтра.

Принцип работы: при подаче низковольтного питания на первичную обмотку через управляющий элемент формируется ток, который через трансформацию и накопительный эффект вторичной обмотки преобразуется в высоковольтный импульс. Выход выполнен в виде одного контакта с винтовым соединением под высоковольтный кабель; контакт стандартизирован под штекерные разъёмы 4 мм. Для защиты от перегрузок и температурных колебаний применены термокомпенсированные материалы обмоток и схемы ограничения тока; фактор нагрузки контролируется через параметр ED 33%, что определяет допустимый режим цикличности включения/выключения для теплового баланса.

Ключевые технические характеристики

• Выходное напряжение 18 кВ: формирует необходимый электрический пробой между электродом поджига и корпусом горелки, обеспечивая воспламенение топлива при требуемой длине искры и условиях зазора.
• Ток поджига 39 мА: ограничивает энергию единичного импульса, снижая вероятность неконтролируемого пробоя и увеличивая срок службы электрода и изоляции.
• Мощность 40 Вт: определяет тепловой режим трансформатора при номинальном цикле ED; при ED 33% требуется обеспечение адекватного теплоотвода в монтажном положении.
• Напряжение питания первичной цепи 12 В: совместимо с типичными блоками управления горелок, снижает требования к трансформирующей аппаратуре на стороне питания.
• Штекерные разъёмы 4 мм и одно выходное соединение: упрощают подключение высоковольтного кабеля и совместимы с большинством стандартных проводов поджига.
• Интегрированный ЕМС‑фильтр и варистор: уменьшают электромагнитные помехи и защищают схему от кратковременных перенапряжений, что критично для стабильности электронных контроллеров горелок.
• Класс пылевлагозащиты IP 00: указывает на необходимость устанавливать модуль в закрытом или защищённом отсеке, исключая прямое воздействие пыли и влаги.
• Габариты 8.7×6.5×4 см, вес 0.25 кг: компактность облегчает замену в монтажных коробках и совместимость с сериями TC/TD по креплению.

Сценарии эксплуатации и преимущества

Как работает в реальном объекте: при старте горелочной установки блок управления посылает команду на трансформатор; устройство повышает напряжение и формирует импульс, который через высоковольтный кабель подаётся на электрод поджига. Это позволяет обеспечить воспламенение при различных видах топлива и условиях подачи воздуха/топлива.

• Совместимость с управляющими модулями 12 В: упрощает интеграцию в существующие схемы.
• Интегрированный ЕМС-фильтр: уменьшает требования к прокладке кабелей и дополнительному оборудованию подавления помех.
• Защита от перенапряжений (варистор): повышает живучесть при коротких выбросах сети.
• Стандартизованные габариты и крепление: облегчают замену на месте технического обслуживания.

Экспертное заключение

Модель подходит для цикличных режимов работы с максимальным относительным временем включения до 33%, в установках с закрытыми отсеками из-за IP 00. Технически обоснована для применения с газовыми и жидкотопливными горелками, где требуются импульсы ~18 кВ при токе ~39 мА. При подборе учитывать тепловой режим, требования EMC и организацию кабельной трассы для сохранения заявленных эксплуатационных характеристик.
