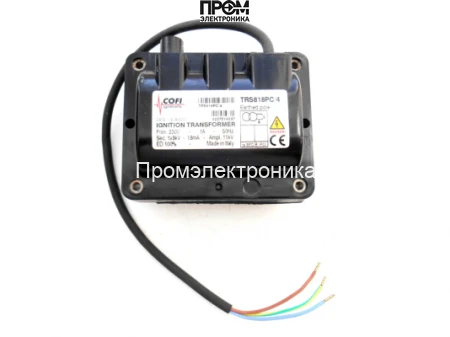

Трансформатор розжига Cofi TRS818PC/1

Трансформатор розжига Cofi TRS818PC/1 — высоковольтное устройство для поджига жидкотопливных горелок

Трансформатор розжига Cofi TRS818PC/1 — это специализированный высоковольтный преобразователь питания класса обслуживания горелочного оборудования. Он предназначен для преобразования сетевого напряжения 110 В в высокое импульсное напряжение порядка 8 кВ для инициации электрического разряда в камере горения и устойчивого поджига топливной смеси. Применяется в котельном оборудовании, промышленных и бытовых горелках, а также в аппаратах высокого давления, где требуется контролируемый и повторяемый поджиг.

Конструктивные особенности и принцип работы

Конструкция реализована как герметизированный модуль в термостойком ударопрочном пластике с внутренней многослойной изоляцией. Ключевые элементы: первичная обмотка для сети 110 В, вторичная обмотка с высоким числом витков для формирования выходного импульса, сердечник с ферромагнитным материалом с низкими потерями на перемагничивание, а также система защиты от короткого замыкания.

Принцип работы: при подаче на первичную обмотку переменного напряжения 110 В в сердечнике наводится магнитный поток, который через вторичную обмотку преобразуется в напряжение порядка 8 кВ. Для генерации импульса используется форма волны, обеспечивающая достаточную крутизну фронта для пробоя искрового промежутка или формирования искрового разряда в наконечнике кабеля поджига. Модуль обеспечивает стабильность выходного напряжения при нагрузках типичных горелок за счёт подбора индуктивности и коэффициента трансформации.

Защита: встроенная схема предотвращения короткого замыкания ограничивает ток при аномалии, что снижает риск перегрева. Конструкция рассчитана на ED 100% — непрерывную работу в цикле, что важно при длительных эксплуатационных сценариях. Крепление осуществляется винтами к монтажной панели; электрические выводы выполнены в виде винтового разъёма Ø2.5 мм для высоковольтного кабеля.

Ключевые технические характеристики

• Напряжение питания 110 В → выход 8 кВ: обеспечивает величину электрического потенциала, достаточную для стабильного пробоя искрового промежутка при стандартных зазорах и влажности, снижая необходимость частой регулировки точки поджига.
• Ток поджига 18 мА: оптимизирован для безопасной передачи энергии в искровой разряд, сочетая энергию для надёжного поджига и ограничение тепловыделения в наконечнике кабеля.
• Сила тока 1.8 / 1.4 А (первичная): определяет потребление от сети и влияет на тепловой баланс трансформатора; обеспечивает совместимость с типичными источниками питания котельных шкафов.
• ED 100% (постоянный режим): означает рассчитанный на продолжительную эксплуатацию без снижения характеристик при длительных циклах работы, что важно для режимов с частыми срабатываниями поджига.
• Класс пылевлагозащиты IP 00: указывает на отсутствие защищённой оболочки против проникновения пыли и влаги; требует установки в защищённом от агрессивной среды месте или дополнительной капотации.
• Длина кабеля питания 360 мм и штекер Ø2.5 мм: определяют удобство подключения и совместимость с существующей проводкой; короткий кабель уменьшает потери и паразитную индуктивность.
• Материалы и изоляция: термостойкий пластик корпуса и многослойная диэлектрическая изоляция рассчитаны на рабочие температуры характерные для котельных агрегатов и снижают риск пробоя при повышенных напряжениях.

Сценарии эксплуатации и преимущества

Для чего нужен и как работает в типичных условиях: устройство служит первичным источником высоковольтного импульса для инициирования горения в форсунках и электродах. В практической эксплуатации трансформатор используется при запуске горелки, повторных запусках при нестабильной смеси и при диагностике системы поджига.

• Интеграция в автоматические шкафы управления: компактные размеры и стандартные выводы упрощают монтаж в панелях управления.
• Непрерывный режим (ED 100%): позволяет использовать трансформатор в системах с частыми попытками поджига без снижения ресурса.
• Защита от короткого замыкания: снижает риск выхода из строя при нарушениях в искровой цепи.
• Совместимость по механике и электрическим интерфейсам: подходит для большинства промышленных и бытовых горелок с типовым наконечником Ø2.5 мм.
• Конструкция для монтажа в защищённой среде: при соблюдении требований к IP00 обеспечивает длительную службу в котельных помещениях.

Экспертное заключение

Трансформатор Cofi TRS818PC/1 предназначен для задач устойчивого и повторяемого поджига в системах отопления и промышленного горения. Он подходит для непрерывных режимов эксплуатации, где критичны стабильность выходного импульса, защита от короткого замыкания и совместимость с типовым высоковольтным кабелем. При выборе следует учитывать требование к расположению в среде без прямого воздействия влаги и пыли (IP 00) и обеспечить соответствующую вентиляцию и крепление.
