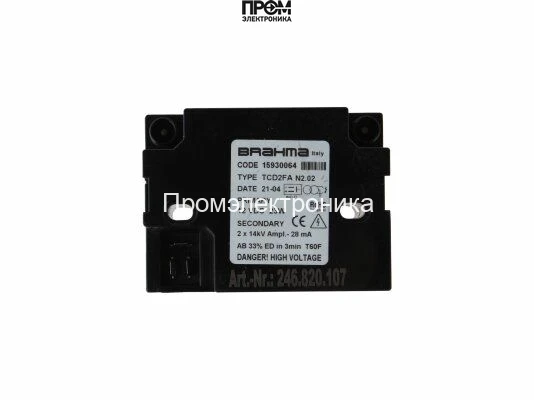

Трансформатор розжига Brahma TCD2FA 15930064

Трансформатор розжига Brahma TCD2FA 15930064 — назначение и область применения

Модуль Трансформатор розжига Brahma TCD2FA 15930064 предназначен для формирования импульсов высокого напряжения в системах поджига газовых и жидкотопливных горелок. Это элемент класса высоковольтных трансформаторов розжига, используемый в промышленном и коммерческом оборудовании для инициирования электрической искры между электродом и корпусом горелки. Основная функция устройства — создание стабильного импульсного напряжения поджига 14 кВ, необходимого для воспламенения газовоздушной смеси.

Конструктивные особенности и принцип работы

Конструктивно трансформатор реализует понижающе-повышающую схему: на первичной обмотке формируется ток питания, который через магнитопровод трансформируется в высоковольтный импульс на вторичной обмотке. В результате достигается соотношение напряжений, обеспечивающее высоковольтный разряд в зазоре электрода. Параметры первичной цепи и индуктивность магнитопровода определяют длительность фронта и амплитуду импульса.

В документации указана сила тока 3.7 А и мощность 31 Вт, что отражает допустимую нагрузку первичной обмотки при рабочем режиме. Показатель ED(DU) 33 % описывает термический режим и длительность включения в цикле, что критично для расчёта теплового запаса и условий эксплуатации в циклических системах поджига. IP 00 указывает отсутствие самостоятельной пылевлагоизоляции корпуса, поэтому в монтаже требуется учитывать степень защиты агрегата в составе горелочного узла.

Кабель питания длиной 560 мм обеспечивает стандартное расстояние до блока управления; сама конструкция рассчитана на работу с электродами и коммутационными схемами, обеспечивающими формирование искрового разряда без длительного дугого горения. Важна координация трансформатора с цепью заземления и защитными элементами контроллера горения, чтобы исключить перекрытия по напряжению и повреждения изоляции.

Ключевые технические характеристики

• Напряжение поджига 14 кВ: обеспечивает запас амплитуды для создания стабильной искры при типичных зазорах электрода до нескольких миллиметров и при умеренных загрязнениях электрода.
• Сила тока 3.7 А / мощность 31 Вт: указывает на допустимую нагрузку первичной обмотки и влияет на тепловой режим; определяет необходимость обеспечения вентиляции или ограничения продолжительности включения в соответствии с ED 33%.
• Продолжительность работы ED 33%: служит эксплуатационным ограничением для предотвращения перегрева при циклической работе; при длительном режиме требуется понижение рабочего цикла или дополнительные меры охлаждения.
• Класс пылевлагозащиты IP 00: подразумевает установку в защищённом корпусе горелки или шкафу управления; прямой монтаж в агрессивной среде недопустим.
• Длина кабеля 560 мм: ограничивает расположение трансформатора относительно блока управления; при необходимости дистанции используются удлинители с учётом экранирования и номинального напряжения.
• Вес 0.42 кг и габариты 8.6x3.5x7 см: компактность облегчает интеграцию в монтажные ниши горелочных узлов и замену в ограниченном пространстве.

Сценарии эксплуатации и преимущества

Как работает в практических условиях: при подаче питания на первичную обмотку блок управления формирует импульсы длительностью и частотой, согласованными с логикой розжига; трансформатор повышает напряжение, формируется искра — происходит воспламенение смеси. Для чего нужен: инициирование воспламенения в газовых и дизельных горелках, где требуется контролируемый и повторяемый поджиг.

• Интеграция в промышленные горелочные установки с циклическим розжигом и системами контроля пламени.
• Применение в сервисном и ремонтном обслуживании как взаимозаменяемая запасная часть для моделей с аналогичными параметрами по напряжению и ED.
• Удобство монтажа благодаря компактным габаритам и стандартной длине кабеля.
• Явные эксплуатационные ограничения (IP00, ED) упрощают риск-менеджмент при проектировании агрегата.

Экспертное заключение

Модель Brahma TCD2FA 15930064 рассчитана на применение в составе управляемых горелочных систем с циклическим режимом работы и требованием к импульсному напряжению 14 кВ. Подходит для задач, где критичны повторяемость поджига и компактность установки. При проектировании необходимо учитывать ED 33% и отсутствие внешней защиты корпуса (IP 00), а также соблюдать требования по заземлению и экранированию высоковольтных линий для обеспечения безопасной и долговременной эксплуатации.
