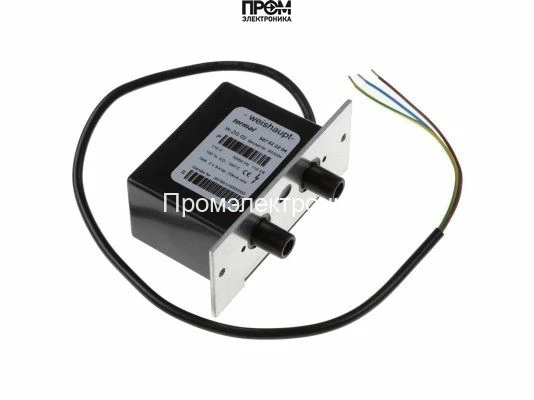

Трансформатор розжига Weishaupt W-ZG 02 110V

Трансформатор розжига Weishaupt W‑ZG 02 110V — назначение и область применения

Трансформатор розжига Weishaupt W‑ZG 02 110V — это специализированный электромеханический преобразователь переменного напряжения низкого уровня в импульсное высокое напряжение, предназначенный для инициирования электрического разряда в системах поджига горелок отопительных и промышленных котельных установок. Относится к классу силовых трансформаторов розжига с интегрированной изоляцией и монтажной пластиной. Основная функция — создание выдерживаемого междуэлектродного напряжения порядка 9 кВ при токе порядка 20 мА, достаточного для надежного и повторяемого образования искрового канала в камере сгорания.

Конструктивные особенности и принцип работы

Конструкция реализована по типовой схеме однофазного импульсного трансформатора розжига: первичная обмотка рассчитана на питание 110 В, 50/60 Гц, вторичные обмотки — на формирование высокого напряжения порядка 9 кВ с токовой способностью ≈20 мА. Сердечник выполнен из электротехнической стали с низкими потерями на перемагничивание для снижения нагрева при длительной работе. Обмотки имеют комбинированную изоляцию: слойно-эмалированная изоляция проводов на уровне обмоток и дополнительная электроизоляция полимерного типа между пакетами витков для обеспечения электрической прочности при повышенных переходных напряжениях.

Монолитный пластиковый корпус термостойкого класса защищает обмотки от механических воздействий и частиц, конденсируемых паров. Металлическая монтажная плата обеспечивает механическую фиксацию и заземление корпуса в соответствии с практиками обеспечения функциональной безопасности. Выходы для кабелей розжига выполнены в виде двух штекерных разъёмов с высоковольтными наконечниками, минимизирующими фронтовые потери и соскоки искры по изоляции. Применён вентильный режим работы с допустимой скважностью нагрузки: заявленная рабочая цикличность ED 100% и совместимость с режимом непостоянной нагрузки (примерно 33% за 3 минуты) означает, что конструкция рассчитана на как непрерывную работу, так и на циклический режим включений без критического перегрева.

Ключевые технические характеристики

• Напряжение питания 110 В: первичная обмотка оптимизирована под стандартную линию питания горелочных блоков, что упрощает интеграцию в существующие системы без дополнительных преобразователей.
• Выходное напряжение 9 кВ: обеспечивает формирование стабильного межэлектродного потенциала, достаточного для преодоления коррозионно-изменённой и загрязнённой поверхности электродов; влияет на диапазон расстояний между электродами и вероятность зажигания при разных давлении и составе смеси.
• Ток поджига 20 мА: ограничивает энергию единичного импульса и снижает эрозию электродов и износ высоковольтных компонентов при длительной эксплуатации.
• Потребляемая мощность 110 ВА: даёт представление о суммарных потерь в первичной цепи и нагреве трансформатора; влияет на требования к вентиляции и тепловому отведению в монтажном отсеке.
• Частотный диапазон 50/60 Гц: обеспечивает совместимость с сетями разных стандартов без снижения эффективности преобразования и без резонансных потерь в сердечнике.
• Продолжительность работы ED 100%: допускает постоянное включение, что критично для систем с длительными рабочими циклами или автоматическим повторным розжигом.
• Материалы и защита: термостойкий пластик корпуса и металлическая монтажная пластина повышают механическую жёсткость и обеспечивают требуемый уровень электрической безопасности и заземления.

Сценарии эксплуатации и преимущества

Типичные сценарии применения — промышленные и коммерческие отопительные горелки, котлы средней и большой мощности, резервные установки с автоматическим повторным поджигом, а также реставрационные замены в системах, где требуется совместимость с оригинальными сериями Weishaupt W‑ZG. Модель подходит для эксплуатации при частых циклах включений, а также в условиях, где критичны габариты и простота монтажа.

• Интеграция в существующие цепи питания: питание 110 В и стандартные штекерные выходы упрощают замену модулей без переделки электрической части.
• Тепловая стабильность: конструктивное исполнение и материалы сводят к минимуму деградацию изоляции при длительной работе.
• Защита от пробоев: многоуровневая изоляция и соблюдение межвитковых зазоров уменьшают риск междувитковых пробоев при повышенных переходных напряжениях.
• Обслуживание и замена: компактный форм‑фактор и монтажная пластина сокращают время демонтажа/монтажа при сервисных работах.

Экспертное заключение

Технически модель представляет собой стандартный трансформатор розжига со сбалансированными параметрами по напряжению и току, рассчитанный на длительную эксплуатацию в промышленной среде. За счёт 9 кВ/20 мА достигается компромисс между энергией искрового импульса и ресурсом высоковольтной аппаратуры. Рекомендована для систем, где важна совместимость с оригинальными узлами Weishaupt, высокая цикличность включений и минимальные доработки при замене. Для корректного монтажа следует соблюдать требования по заземлению и обеспечению теплового режима в монтажном отсеке согласно нормативам по безопасности электрооборудования.
