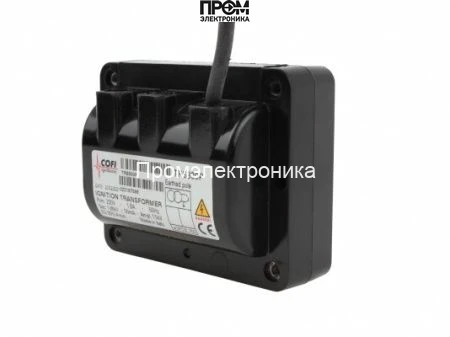

Трансформатор розжига Cofi TRS830P

Трансформатор розжига Cofi TRS830P — назначение и область применения

Трансформатор розжига Cofi TRS830P — электромагнитное устройство класса поджига горелочных агрегатов, предназначенное для преобразования сетевого переменного напряжения 230 В в импульсное высокое напряжение 1×8 кВ с выдачей ограниченного тока для формирования искрового разряда на электроде поджига. Основная функция — обеспечение стабильного и контролируемого воспламенения топлива в теплотехнических и промышленных горелках посредством подачи напряжения на электрод поджига.

Конструктивные особенности и принцип работы

Устройство выполнено как низковольтный первичный контур с ферромагнитным сердечником и высоковольтной вторичной обмоткой, намотанной в условиях контролируемой изоляции. При подаче 230 В на первичную обмотку формируется магнитный поток, индуцирующий во вторичной обмотке высокое напряжение порядка 8 кВ. Конструкция учитывает электрическую прочность изоляции, искробезопасность и паразитные емкости, влияющие на форму импульса.

Принцип генерации искры — создание локального электрического поля между электродом и массой, превышающего напряжение пробоя диэлектрика газовой среды в зазоре; при достижении этого порога возникает кратковременный разряд при ограниченном токе 30 мА, что снижает термическую нагрузку на элементы и уменьшает вероятность повреждения электродов.

Ключевые инженерные решения: концентрированная высоковольтная намотка для минимизации утечек, пластиковый корпус для механической защиты и частичной диэлектрической изоляции, штекерные разъёмы Ø4 мм для стандартизированного подключения кабеля поджига, а также расчёт по длительности работы ED 25%, который определяет допустимую рабочую нагрузку в режимах циклического включения.

Ключевые технические характеристики

• Напряжение поджига 8 кВ: обеспечивает надежный пробой газовой смеси при типичных зазорах и условиях горения; влияет на требуемый межэлектродный зазор и дистанцию установки электрода.
• Ток поджига 30 мА: ограничивает энергию импульса, снижая деградацию контактов и электродов, минимизирует риск пробоя изоляции вне рабочего зазора.
• Сила тока 1.6 А (первичная): определяет тепловую нагрузку на первичную обмотку и спецификацию предохранителей в цепи питания; влияет на расчет сечения питающего кабеля.
• Продолжительность работы ED 25%: допускает цикличность работы без перегрева, требует учета коэффициента использования при подборе режимов частого розжига.
• Класс пылевлагозащиты IP00: отсутствие специальной защиты от пыли и влаги; монтаж обязателен в сухих и защищённых от конденсата отсеках или в герметичных монтажных коробах.
• Длина кабеля питания 380 мм и штекер Ø4 мм: вопросы удобства подключения и совместимости со стандартными гнёздами поджига; при необходимости замены учитывать электрический контакт и геометрию разъёма.
• Габариты 10.7×7×8.4 см, вес 0.5 кг: компактность облегчает интеграцию в горелочные модули с ограниченным пространством.

Сценарии эксплуатации и преимущества

Как работает трансформатор в реальном цикле: при команде управления горелкой контроллер включает первичную обмотку, формируется магнитный поток и на выходе появляется высоковольтный импульс, поданный к электроду. При повторном розжиге важен ED — длительное удержание в режимах частых попыток запуска приводит к накоплению тепла в обмотках и увеличению температуры изоляции.

Для чего нужен трансформатор розжига: гарантировать однократный или повторный воспламенительный разряд при заданных условиях подачи топлива, минимизировать энергозатраты и износ деталей системы розжига.

• Техническая предсказуемость: параметры тока и напряжения задают энергию импульса.
• Компактность монтажа — подходит для встроенных и модульных конструкций горелок.
• Стандартизованные подключения — упрощают сервис и замену.
• Ограничение тока — снижает риск термических повреждений и электрических пробоев вне рабочего зазора.

Экспертное заключение

Трансформатор розжига Cofi TRS830P пригоден для задач циклического розжига в промышленных и коммунальных горелочных установках при условии соблюдения ограничения по ED 25% и установки в сухой зоне (IP00). Конструкция ориентирована на управление искровым разрядом с минимальной энергией на электроде, что подходит для систем с контролем повторных розжигов и регламентом обслуживания. При подборе учитывать зазор электрода, требования к изоляции и эксплуатационные циклы для расчёта долговечности.
