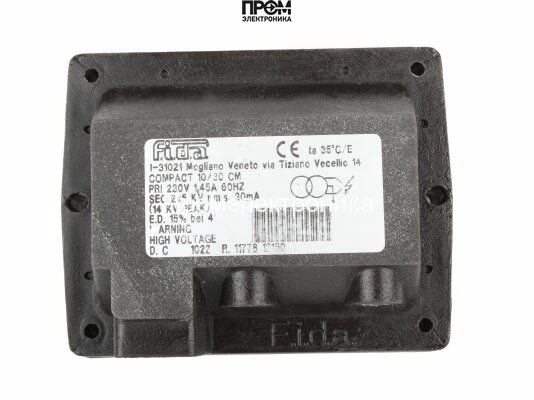

Трансформатор розжига Baltur Compact 10/30 CM

Трансформатор розжига Baltur Compact 10/30 CM — техническое наименование и назначение

Трансформатор розжига Baltur Compact 10/30 CM — это специализированный высоковольтный преобразователь для систем газовых и нефтяных горелок промышленного и коммунального применений. Устройство класса компактных силовых модулей предназначено для формирования импульсного напряжения поджига 5 кВ и обеспечения стабильного тока искры в цепи поджига до 30 мА. Основная функция — обеспечение надежного воспламенения топливно-воздушной смеси при старте горелочной головки.

Конструктивные особенности и принцип работы

Корпус трансформатора представляет собой герметизированный модуль с размерами 11,5×8,6×7 см и массой 1,9 кг, что облегчает интеграцию в монтажные отсеки горелочных устройств. Класс защиты IP44 обеспечивает базовую защиту от проникновения твердых частиц и брызг воды, что типично для внешних монтажных точек в котельных и технологических камерах.

Принцип работы основан на трансформаторном повышении сетевого напряжения 230 В с последующей формировкой импульса высокого напряжения через первичную и вторичную обмотки, экранирование и развязку от сети. Частота сети 50 Гц определяет рабочий режим магнитопровода; конструкция сердечника и намотка рассчитаны на импульсный режим с ограничением рабочей продолжительности по типу ED(DU) = 15%, что означает рекомендованный коэффициент включения для предотвращения перегрева при циклической эксплуатации.

Штекерные разъемы поджига диаметром Ø4 мм обеспечивают совместимость с типовыми высоковольтными кабелями и свечами розжига. Текущий предел нагрузки вторичной цепи — 30 мА искрового тока, тогда как номинальный ток устройства на первичной стороне — 1,45 А, что важно при расчёте защищающих устройств и предохранителей в электроснабжении.

Ключевые технические характеристики

• Напряжение поджига 5 кВ: обеспечивает требуемый электрический потенциал для пробоя электрического разрыва в свече поджига при стандартных зазорах и влажности, снижая время возникновения устойчивой искры.
• Ток поджига 30 мА: балансирует энергию искры и ресурс свечей; достаточен для воспламенения широкого диапазона топливно-воздушных смесей без избыточной эрозии электродов.
• Номинальный ток 1,45 А (230 В, 50 Гц): определяет требования к питающей цепи и предохранителям, влияет на тепловыделение в обмотках и необходимость периодического режима работы.
• Габариты 11,5×8,6×7 см и вес 1,9 кг: компактный модуль позволяет устанавливать трансформатор в ограниченных монтажных пространствах и снижает механические нагрузки при вибрации.
• Класс защиты IP44: гарантирует эксплуатацию в помещениях с повышенной влажностью и запылённостью; не заменяет взрывозащищённые решения для опасных зон.
• ED(DU) 15%: регламентирует режим циклической нагрузки; при длительных непрерывных циклах требуется использовать системы охлаждения или выбирать модель с более высоким коэффициентом работы.

Сценарии эксплуатации и преимущества

Для чего нужен данный трансформатор и как он работает в реальных системах: трансформатор применим в секциях розжига котельных агрегатов, в модульных горелках и в обслуживании технологических печей, где требуется повторяемый и контролируемый поджиг топлива. Он служит модулем развязки и формирования искрового воздействия, совместим с типовыми автоматическими блоками управления горением.

• Интеграция в стационарные и модульные горелочные шкафы при ограниченном пространстве монтажного отсека.
• Стабильный запуск при низком давлении подачи газа и при загрязнённых свечах за счёт поддержания номинального тока искры.
• Снижение требований к обслуживанию из-за стандартизированных штекерных соединений Ø4 мм.
• Соответствие промышленным практикам по электрической развязке и защите в сетях на 230 В.

Экспертное заключение

Трансформатор розжига Baltur Compact 10/30 CM целесообразен в конфигурациях с периодическим циклом работы и кратковременными включениями, где важны компактность, совместимость с 230 В и стандартизированные высоковольтные интерфейсы. Модель подходит для типовых котельных и горелочных систем с нагрузками, соответствующими режиму ED 15%. При постоянной длительной работе следует оценивать тепловой режим и предусматривать альтернативы с более высоким рабочим циклом или внешним охлаждением.
