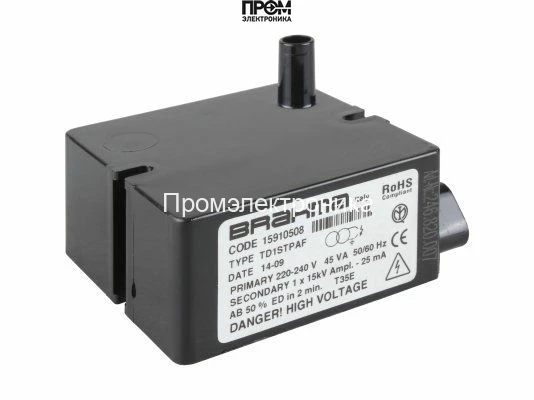

Трансформатор розжига Baltur TD1STPAF 15910508

Трансформатор розжига Baltur TD1STPAF 15910508 — конструктивное назначение и область применения

Представленный узел — индукционный трансформатор розжига стационарного исполнения, классической схемотехники для горелочных модулей промышленных котлов. Назначение устройства — формирование и выдача импульсного высокого напряжения для пробоя искрового зазора и инициации горения в газовых и жидкотопливных горелках. Эксплуатационная среда — монтаж в корпусе горелки или в смежном отсеке котловой панели. Класс изделия соответствует компонентам теплотехнической автоматики промышленного уровня, рассчитанным на циклическую нагрузку и интеграцию в системы управления горением.

Конструктивные особенности и принцип работы

По конструкции трансформатор представляет собой силовую магнитную систему с ферритовым или порошковым сердечником (типичный выбор для частот 50/60 Гц) и первичной/вторичной обмотками, обеспечивающими коэффициент трансформации, необходимый для получения напряжения поджига 15 кВ. Нормированная потребляемая мощность 45 ВА ограничивает допустимую длительность включения и согласуется с параметром рабочего цикла ED 50%, что означает необходимость чередования периодов работы и охлаждения для предотвращения перегрева изоляции.

Работа трансформатора базируется на классическом электромагнитном принципе: питающее напряжение сети 220–240 В прикладывается к первичной обмотке; при прохождении тока создаётся переменное магнитное поле, которое индуцирует во вторичной обмотке высокое напряжение с амплитудой до 15 кВ. Для ограничения тока утечки и увеличения пробивного потенциала во вторичной обмотке реализуется многовитковая намотка с межвитковой изоляцией повышенной прочности. Выходной импульс формируется синхронно с управляющими сигналами блока розжига; ток поджига ограничивается до 25 мА для обеспечения воспламенения и минимизации риска пробоя смежных компонентов.

Типовые материалы изоляции и корпуса проектируются с учётом температурных и электрических нагрузок: изоляция вторичной обмотки соответствует классам, устойчивым к длительным импульсам высокого напряжения; штекерные разъёмы диаметром Ø4 мм обеспечивают контактную надёжность и совместимость с типовыми кабелями поджига. Отсутствие пылевлагозащиты (IP00) указывает на требование интеграции в закрытые от внешних воздействий отсеки и на необходимость соблюдения правил монтажа.

Ключевые технические характеристики

• Напряжение поджига 15 кВ: обеспечивает пробой искрового зазора при высоком электрическом поле; влияет на выбор длины зазора и монтажных заземлений в горелочном узле.
• Потребляемая мощность 45 ВА: диктует требования к источнику питания и предохранителям; при ED 50% теплоотдача требует расчёта теплового баланса корпуса.
• Ток поджига 25 мА: достаточен для стабильного поджига топлива при стандартных зазорных сопротивлениях; ограничивает энергию искрового разряда и снижает эрозию электродов.
• Частота 50/60 Гц и питание 220–240 В: совместимость с промышленными сетями, допускается эксплуатация в сетях с обеими частотами без изменения схемы подключения.
• Габариты 7.3×7×5.4 см и масса 0.36 кг: компактность облегчает установку в ограниченном пространстве корпуса горелки и минимизирует механические воздействия на крепления.
• Длина кабеля питания 560 мм и штекерные Ø4 мм: обеспечивает удобство подключения и стандартную интерфейсную совместимость с кабельной разводкой горелочного блока.
• Класс защиты IP00: изделие не защищено от пыли и влаги; монтируется в закрытых или защищённых отсеках согласно правилам электромонтажа.

Сценарии эксплуатации и практические кейсы

В типовом применении трансформатор устанавливают в горелочные блоки промышленных котлов отопления, где требуется надёжный импульс для воспламенения. Примерный сценарий: при получении команды от управляющего контроллера формируется серия импульсов высокого напряжения, совмещённая с подачей топлива; устройство должно обеспечить стабильную частоту пробоев в условиях запылённой среды внутри корпуса, при этом сам трансформатор защищён кабельной разводкой и монтажной оболочкой.

• Модернизация котловых горелок: замена выходных трансформаторов для восстановления параметров пробоя при снижении выходного напряжения старого узла.
• Сменные узлы в сервисном обслуживании: быстрый демонтаж и установка благодаря компактным габаритам и стандартным Ø4 мм разъёмам.
• Эксплуатация в циклическом режиме: ED 50% требует организации периодов работы и пауз для тепловой разгрузки, что учитывается при программировании контроллера горения.

Экспертное заключение

По совокупности характеристик трансформатор Baltur TD1STPAF 15910508 предназначен для задач цикличного импульсного розжига в промышленных горелочных системах с питанием 220–240 В и сетевыми частотами 50/60 Гц. Он подходит для интеграции в закрытые монтажные отсеки, где важна компактность и стандартизация интерфейсов (Ø4 мм). Обязательные условия эксплуатации — соблюдение цикла работы ED 50% и исключение воздействия пыли и влаги на корпус устройства. Для инженерного расчёта системы розжига следует учитывать величины 15 кВ, 45 ВА и 25 мА при подборе кабельной разводки, предохранителей и схем заземления.
