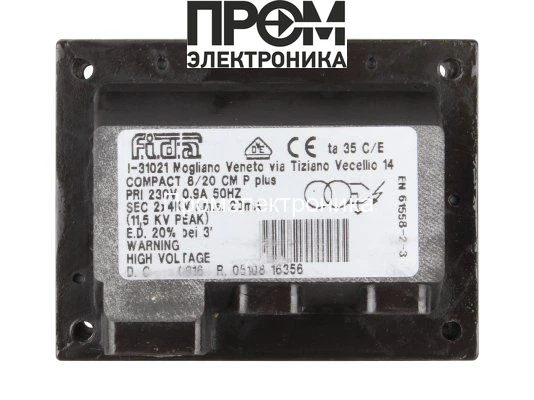

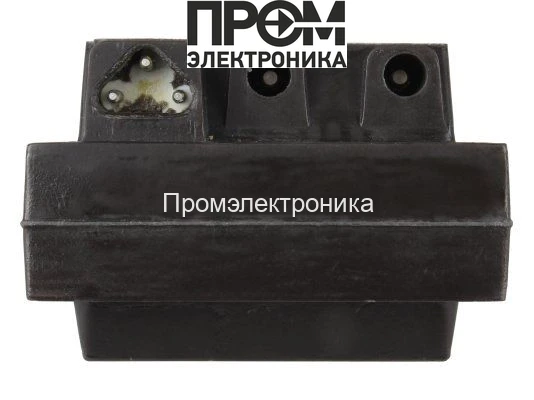

Трансформатор поджига Fida Compact 8/20 CM P Plus

Трансформатор поджига Fida Compact 8/20 CM P Plus — назначение и область применения

Трансформатор поджига Fida Compact 8/20 CM P Plus — это специализированный высоковольтный источник импульсного напряжения для формирования искрового разряда в системах воспламенения топливовоздушной смеси в горелочных устройствах. Устройство относится к классу высоковольтных импульсных трансформаторов поджига и предназначено для эксплуатации в стационарных дизельных и жидкотопливных горелках, модулях автоматического розжига и сервисных монтажных модулях.

Конструктивные особенности и принцип работы

Конструкция трансформатора представляет собой типичный тороидально-бобинный или соленоидальный высоковольтный узел с первичной и вторичной обмотками, изолированными между собой диэлектрическими материалами с высокой механической и электрической прочностью. Входной контур рассчитан на сетевое питание 230 В, через первичную обмотку формируется импульс тока с пиковым значением, ограниченным конструкцией и встроенным сопротивлением.

На вторичной стороне реализована схема трансформации с симметричным выводом, обеспечивающая заявленное напряжение поджига 2x4 кВ. При подаче управляющего импульса между вторичными выводами возникает кратковременное высокое напряжение, формирующее электрическое поле и вызывающее разряд в промежутке между электродами или между электродом и землёй. Физически процесс поджига описывается законом пробоя газового промежутка: напряжение и плотность тока создают плазменный канал, уменьшающий сопротивление и инициирующий воспламенение топлива.

Ключевые конструктивные элементы: первичная и вторичная обмотки с контролируемой индуктивностью, высоковольтная изоляция, уплотнённый герметичный корпус для защиты от пыли и влаги, а также штекерный разъём типоразмера Ø4 мм для быстрого подключения. Корпус разработан с учётом требований по тепловому рассеянию и электрической безопасности, что важно при импульсном режиме с рабочей нагрузкой, заданной как ED 20 % (длительность включения по циклу).

Ключевые технические характеристики

• Питающее напряжение 230 В: обеспечивает совместимость с промышленной сетью, упрощает питание от стандартных автоматов и трансформаторов управления.
• Напряжение поджига 2x4 кВ: обеспечивает достаточную величину электрического поля для пробоя типичных зазоров в горелочных камерах; двухполюсная конфигурация повышает стабильность искрового разряда при изменениях геометрии электрода.
• Ток поджига 20 мА: определяет плотность тока в искре и энергию, доставляемую в плазменный канал; влияет на надёжность розжига при изменении состава топливно-воздушной смеси.
• Сила тока первичной цепи 0.9 А: указывает требования к предохранителям и сечениям проводников в цепи управления; важна для теплового расчёта и выбора коммутационной аппаратуры.
• Продолжительность работы ED 20 %: означает допустимый рабочий цикл (например, 2 мин работы/8 мин паузы) и напрямую влияет на тепловой режим и необходимую систему охлаждения.
• Штекерный разъём Ø4 мм: упрощает монтажные операции и снижает время технического обслуживания при замене элемента.
• Артикул производителя TF082D1, страна изготовления Италия: облегчает совместимость по каталожным номерам и соответствие европейским стандартам безопасности.

Сценарии эксплуатации и преимущества

Как работает в реальных условиях: при включении контрольного сигнала в плату управления подаётся импульс питания на первичную обмотку трансформатора; затем вторичная обмотка формирует высокое напряжение, которое передаётся через штекерный кабель к искровой паре. Периодичность и длительность импульсов задаются управляющей электроникой, а трансформатор проектирован для стабильной работы при цикле ED 20 %.

• Устойчивость к внешней среде: герметичный корпус снижает риск пробоя изоляции при загрязнении и повышает долговечность в условиях повышенной влажности.
• Удобство монтажа: штекерные разъёмы и съёмные крепления ускоряют сервисное обслуживание и замену без необходимости пайки.
• Согласование с горелками: совместимость с сериями Fida Compact и с моделями, указанными в документации (например, Lamborghini ECO 3).
• Тепловая предсказуемость: параметр ED позволяет точно рассчитывать механические и электрические резервы для длительной эксплуатации.

Экспертное заключение

Трансформатор поджига Fida Compact 8/20 CM P Plus подходит для систем, где требуются повторяемые короткие импульсы высокого напряжения при умеренной средней мощности нагрузки. Рекомендуется для встроенных модулей розжига в промышленных горелках с циклом эксплуатации, не превышающим параметр ED 20 %. Для систем с частыми длительными поджигами следует рассматривать устройства с большим допустимым ED или активным охлаждением.
