Трансформатор розжига FIDA Compact 8/20 CM P

Трансформатор розжига FIDA Compact 8/20 CM P — назначение и область применения

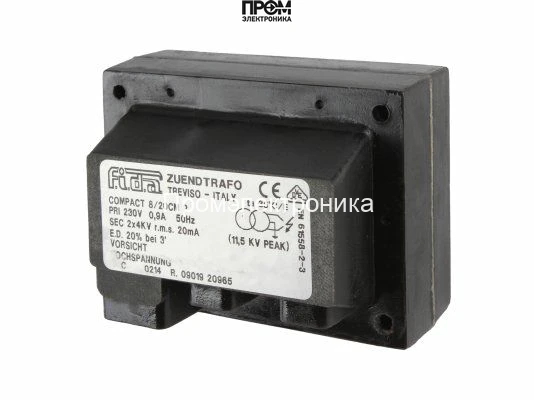

Трансформатор розжига FIDA Compact 8/20 CM P (арт. TF082D) представляет собой специализированный импульсный/стабильный повышающий аппарат для систем автоматического розжига атмосферных и автоматических горелок. Устройство относится к классу компонентов горелочных установок и предназначено для формирования высоковольтных разрядов, необходимых для ионизации топливовоздушной смеси и инициирования устойчивого горения. Основная функция — преобразование сетевого напряжения 230 В, 50 Гц в рабочее импульсное высокое напряжение для образования электрической дуги/искры при старте горелки.

Конструктивные особенности и принцип работы

Конструкция базируется на изолированном повышающем трансформаторе с разделением первичной и вторичной обмоток, выполненной по технологии с малой утечкой и минимальным межвитковым распределением напряжения. Первичная обмотка рассчитана на сетевой режим 230 В, 50 Гц, номинальный первичный ток около 0.9 А. Вторичная обмотка формирует последовательность импульсов высокого напряжения с амплитудой ~4 кВ на каждом канале; конструкция в модификации обеспечивает два выхода 2×4 кВ для раздельного питания электродов, что снижает требования к коммутации и повышает надежность образования искры.

Рабочий цикл трансформатора ограничен параметром ED 20%, что означает допустимость длительной нагрузки только в рамках коротких импульсных включений с последующим остыванием. Это типично для узлов розжига, где длительность импульсной передачи энергии невелика. Диэлектрическая система включает заливку/лакировку обмоток и герметичный корпус с классом защиты IP44, обеспечивающим защиту от брызг и частичного проникновения твердых частиц.

Для подключения предусмотрен штекерный треугольный разъем питания и выводы под кабели поджига с диаметром 4 мм, обеспечивающие минимальные потери и стабильную передачу импульса при высоких напряжениях. Важный конструктивный аспект — контроль длины и геометрии выводов, уменьшение эффектов коронирования и соблюдение электрических зазоров, что критично при работе на 4 кВ. Термомеханическая компоновка рассчитана на равномерное распределение нагрева и минимизацию термострессов при повторных кратковременных запусках.

Ключевые технические характеристики

• Напряжение питания 230 В, 50 Гц: стандартная сетевое подключение без дополнительного преобразования, определяет входной ток и требования к сетевой фильтрации.
• Выходное напряжение 2×4 кВ: обеспечивает достаточный потенциал для образования устойчивой искры в зазорах горелки при различных давлениях и составах топливной смеси.
• Ток поджига 20 мА: ограничивает энергию единичного разряда, снижая механическое и термическое воздействие на электроды и камеру сгорания.
• Продолжительность работы ED 20%: указывает на допустимый коэффициент включения; при частом использовании необходимы интервалы охлаждения, иначе увеличится температура обмоток и сократится ресурс.
• Класс защиты IP44: гарантирует эксплуатацию в подсобных помещениях и технических шкафах с повышенной влажностью, но не в условиях сильного запыления или прямого дождя.
• Габариты 9×6.9×6.2 см: компактная форма облегчает интеграцию в тесные монтажные отсеки горелки и облегчает замену модуля.

Сценарии эксплуатации и преимущества

Традиционные сценарии применения включают автоматические котельные, промышленные отопительные агрегаты и пилотные системы с периодическим розжигом. Трансформатор предназначен для частых запусков с периодическими паузами, когда важны быстрые повторные искрообразования и контролируемая энергия разряда.

• Совместимость с автоматикой горелки: интеграция через стандартный треугольный разъем и 4 мм выводы упрощает монтаж и обслуживание.
• Стабильность искрообразования при изменении атмосферы: достаточное выходное напряжение компенсирует изменения давления и влажности.
• Защита от окружающей среды: IP44 позволяет эксплуатацию в технических помещениях с повышенной влажностью.
• Ограниченный ток поджига: снижает риски ускоренного износа электродов и снижает вероятность термического повреждения.

Экспертное заключение

Модель подходит для схем, где требуется компактный повышающий модуль с выходным напряжением порядка 4 кВ и контролируемым импульсным режимом работы. При выборе следует учитывать ED 20% и обеспечить достаточный режим охлаждения при частых циклах пуска. Для интеграции важны соответствие габаритов и тип вывода (4 мм), а также соответствие условий эксплуатации стандартам электробезопасности для оборудования отопительных горелок.
