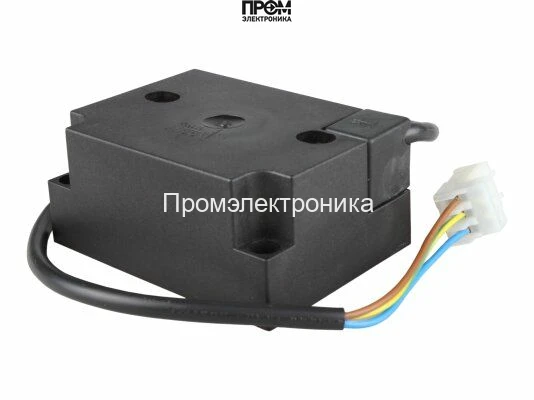

Трансформатор розжига Riello TRK2-40VD

Трансформатор розжига Riello TRK2-40VD — назначение и эксплуатационная область

Riello TRK2-40VD — специализированный трансформатор розжига для отопительных горелок, предназначенный для формирования высоковольтных импульсов, необходимых для инициирования искрового разряда в поджиговых электродах. Отнесён к классу модульных источников высокого напряжения для стационарных и промышленных горелочных установок. Основная функция — генерация 10 кВ при 40 мА для воспламенения топливно-воздушной смеси и обеспечения надёжного повторного поджига в циклах автоматического управления.

Конструктивные особенности и принцип работы

Устройство построено на принципе импульсного преобразования: первичная обмотка рассчитана на сетевое питание 220–240 В и рабочий ток порядка 0.3 А. Коммутация первичной цепи выполняется электронной схемой прерывания (транзисторный или тиристорный ключ), что формирует короткие высоковольтные импульсы на вторичной обмотке. За счёт повышения коэффициента трансформации и оптимизации индуктивных потерь достигается вторичное пиковое напряжение порядка 10 кВ, а ограничение по вторичному току до 40 мА регулирует энергию искрового разряда.

Физика процесса розжига базируется на локальном пробое диэлектрика между электродами под действием электрического поля: при достижении критического поля формируется плазменный канал, через который протекает ток поджига. Энергия искры пропорциональна произведению напряжения, тока и длительности импульса; техническое ограничение по ED/DU = 33% защищает сердечник и обмотки от перегрева при частых циклах розжига. Класс защиты корпуса — IP00 — указывает на отсутствие герметизации, поэтому монтаж должен выполняться в защищённых от влаги и пыли отсеках.

Ключевые технические характеристики

• Напряжение поджига 10 кВ: обеспечивает достаточный запас напряжения для пробоя типичных зазоров в горелочных камерах и компенсирует падение из‑за загрязнения или коррозии электродов.
• Ток поджига 40 мА: ограничивает энергию разряда, уменьшая эрозию электродов и продлевая ресурс при многократных циклах розжига.
• Первичный ток 0.3 А при 220–240 В: задаёт требования к источнику питания и предохранительной аппаратуре; низкий первичный ток снижает тепловые потери в питающей сети.
• ED/DU = 33%: эксплуатационный коэффициент работоспособности — важный параметр при проектировании циклов автоматического розжига и подборе охлаждающих решений.
• Частота 50/60 Гц: совместимость с сетями различных регионов без изменения электрической схемы питания.
• Габариты 6.8×3.8×8.5 см и вес 0.3 кг: компактность облегчает интеграцию в ограниченные монтажные ниши и уменьшает инерционные нагрузки при вибрации.
• Штекерные разъёмы 4 мм: стандартизированный интерфейс для кабелей поджига, обеспечивающий надёжный контакт при корректной обработке наконечников.

Сценарии эксплуатации и преимущества

Как работает в реальном применении: при команде автоматики на поджиг схема трансформатора формирует серийную последовательность коротких импульсов, обеспечивающих повторные попытки розжига до достижения устойчивого горения. Для чего нужен: применяется там, где необходим контролируемый и повторяемый искровой поджиг — в котельных, промышленных горелках, блочных установках и ретрофитах.

• Устойчивость розжига: стабильные импульсы при стандартных условиях эксплуатации позволяют минимизировать количество ложных срабатываний автоматики.
• Ограничение энергоподачи: снижает риск быстрого износа электродов и уменьшает вероятность повреждения изоляции вторичной обмотки.
• Унификация питания: совместимость с 50/60 Гц и стандартным сетевым напряжением упрощает складскую логистику запасных частей.
• Простота интеграции: габаритные размеры и 4 мм штекер упрощают замену и техобслуживание без необходимости глубокого вмешательства в проводку.

Экспертное заключение

Riello TRK2-40VD (артикул 3020486) представляет собой технически сбалансированное решение для задач с регламентированными циклами розжига, где важны контроль энергии искры и компактная интеграция. Для применений с повышенной влажностью или постоянными длительными попытками розжига требуется дополнительная защита корпуса или выбор трансформатора с более высоким классом защиты и большим допустимым ED/DU. При проектировании узла розжига необходимо учитывать требования по вентиляции монтажного отсека и обеспечить корректную коммутацию через штекерные соединения.
