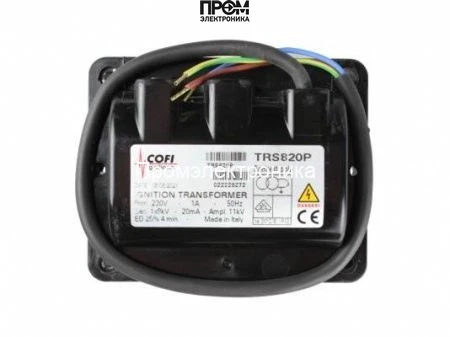

Трансформатор розжига Cofi TRS820P/11

Трансформатор розжига Cofi TRS820P/11 — назначение и область применения

Представленный узел — трансформатор розжига промышленного класса серии Cofi TRS, предназначенный для формирования импульсного высокого напряжения и инициации искрового разряда в горелочных системах. Устройство предназначено для использования в котельных установках и промышленных горелках, где требуется стабильный поджиг при циклической работе. Основная функция — преобразование сетевого напряжения и генерация 8 кВ на выходе для формирования воспламеняющей искры при токе поджига 20 мА.

Конструктивные особенности и принцип работы

Конструкция трансформатора основана на классической схеме импульсного трансформатора с первичной обмоткой, рассчитанной на рабочее напряжение 230 В, и вторичной обмоткой, формирующей высоковольтные импульсы. Вторичная обмотка выполнена с большим числом витков и изоляцией, рассчитанной на постоянное пробивное напряжение порядка нескольких киловольт. Преобразование осуществляется через ферромагнитный сердечник с минимизацией магнитных потерь и подавлением паразитных емкостей для обеспечения кратковременных, но энергетически ёмких импульсов искрового типа.

Электрозащита и монтаж: корпус и размещение выводов рассчитаны на коммутацию через штекерные разъёмы диаметром Ø4 мм, что обеспечивает стандартизированное подключение кабелей поджига. Класс пылевлагозащиты IP 00 указывает на отсутствие герметизации корпуса, поэтому монтаж должен предусматривать защиту от конденсата и агрессивной среды. Временной режим ED(DU) 25% означает допустимую продолжительность включения в цикле, что требует расчёта коэффициента использования и термического менеджмента при проектировании горелки.

Ключевые технические характеристики

• Напряжение сети 230 В: первичная обмотка рассчитана на стандартное однофазное напряжение; стабильность питания напрямую влияет на величину вторичного импульса и надёжность поджига.
• Выходное напряжение 8 кВ: обеспечивает достаточную разрядную энергию для преодоления напряжения пробоя электродов и образования стабильной искры в топливно-воздушной смеси.
• Ток поджига 20 мА: ограничивает энергию разряда и снижает вероятность преждевременного пробоя изоляции, оптимален для стандартных зазоров электродов в промышленных горелках.
• Сила тока 1 А: номинальный ток вторичной цепи для обеспечения циклов генерации без перегрузки; влияет на время заряда накопительных элементов и рабочий цикл.
• Продолжительность работы ED(DU) 25%: устройство рассчитано на прерывистую работу; длительные включения требуют дополнительного отведения тепла и снижения коэффициента использования.
• Класс защиты IP 00: отсутствие герметизации — критический параметр для монтажа в защищённых шкафах или с применением внешней защиты от влаги и пыли.
• Габариты 11×8.6×6.8 см: компактный форм-фактор облегчает интеграцию в модульные горелочные блоки и облегчает замену при регламентном обслуживании.
• Штекерные разъёмы Ø4 мм: стандартные разъёмы упрощают сборку и техническое обслуживание; диаметр контактов влияет на контактное сопротивление и надежность подключения.
• Производство: Италия: соответствие европейским производственным стандартам и материалам обмотки, что влияет на тепловую стабильность и долговечность изоляции.

Сценарии эксплуатации и преимущества

Как работает в реальном применении: при подаче питания на первичную обмотку трансформатора формируется магнитное поле, которое при размыкании/переключении вызывает индукционный скачок во вторичной обмотке; этот скачок конвертируется в высоковольтный импульс около 8 кВ, создающий искру между электродами горелки. Для чего нужен: обеспечивает повторяемый и контролируемый поджиг топливно-воздушной смеси в циклических и автоматизированных режимах.

• Интеграция в котельные установки с автоматикой: простая механическая и электрическая совместимость.
• Контроль ресурсной нагрузки: расчёт ED позволяет планировать интервалы охлаждения и сервисное обслуживание.
• Унификация по разъёмам: уменьшение времени ремонта за счёт модульной замены блока.
• Снижение риска ложных срабатываний при соблюдении монтажных рекомендаций по зазорам и линии заземления.

Экспертное заключение

Модель Cofi TRS820P/11 подходит для применений, где необходим воспроизводимый искровой поджиг при прерывистых циклах работы с коэффициентом использования до 25%. Конструкция ориентирована на интеграцию в закрытые монтажные отсеки с обеспечением влаго- и пылезащиты на уровне системы. Рекомендовано учитывать ограничения IP 00 и тепловой режим при расчёте долговременной нагрузки. Применение оправдано в промышленных и коммунальных котельных, где важны стабильность выходного импульса 8 кВ, стандартизованные соединения и предсказуемая термическая характеристика.
