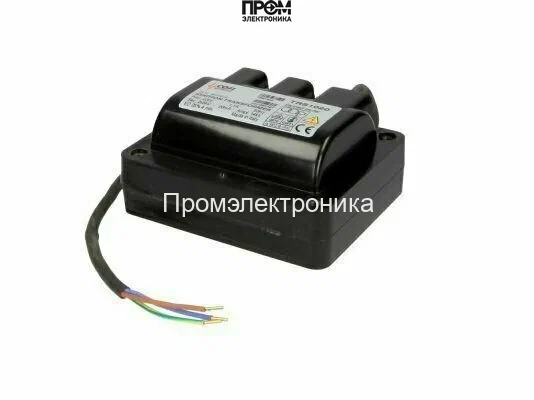

Трансформатор розжига Cofi TRS1030/7

Трансформатор розжига Cofi TRS1030/7 — назначение и область применения

Трансформатор розжига Cofi TRS1030/7 представляет собой специализированный высоковольтный силовой модуль для формирования импульсного или непрерывного напряжения поджига в системах газовых и жидкотопливных горелок промышленных котлов. Отнесён к классу трансформаторов поджига и применяется в установках с питанием сети 230 В. Основная функция устройства — обеспечить стабильное вторичное напряжение для возникновения искрового разряда: 5 кВ при токе поджига 30 мА, при допустимой первичной нагрузке до 2 А.

Конструктивные особенности и принцип работы

По конструктивной схеме TRS1030/7 соответствует преобразователю с отдельными первичной и вторичной обмотками на ферритовом либо ламинированном магнитном сердечнике, оптимизированном для высокочастотных или импульсных режимов. Принцип работы базируется на преобразовании сети 230 В через первичную обмотку и магнитный поток в сердечнике в высокое вторичное напряжение с требуемым коэффициентом трансформации, обеспечивающим 5 кВ на выходе.

Для формирования безопасного и воспроизводимого искрового разряда ключевые параметры — индуктивность вторичной обмотки, паразитная ёмкость и энергия, запасённая в магнитной системе. Низкая ёмкость между обмотками снижает риск пробоя корпуса и уменьшает потерю энергии на поверхностные утечки. Ограничение тока поджига до 30 мА реализуется через подбор сечения проводников и рабочей мощности сердечника, а также выбор схемы соединения выводов и встроенных резистивных элементов при необходимости. Коэффициент заполнения ED (duty) 25 % означает допустимую относительную продолжительность включения трансформатора в цикле и определяет тепловой режим при пиковых импульсах: для сохранения нормальной температуры необходимо выдерживать интервалы отдыха, соответствующие указанному ED.

Ключевые технические характеристики

• Выходное напряжение 5 кВ: достаточное для обеспечения искрового пробоя электрического зазора в свечах поджига и преодоления газового пробивного напряжения при стандартных условиях; высокая величина напряжения снижает зависимость от загрязнений и осадков на электродах.
• Ток поджига 30 мА: ограничивает энергию разряда и снижает риск термического повреждения электродов при многократных импульсах; обеспечивает требуемую энергию для инициирования пламени без избыточной нагрузки на газовый тракт.
• Первичный ток 2 А при 230 В: определяет требования к предохранителям, проводке и источнику питания; важен для расчёта падения напряжения и тепловых потерь в первичной цепи.
• ED 25 %: указывает, что длительность включения в пределах одного рабочего цикла не должна превышать 25 % времени, что прямо влияет на режим охлаждения и интенсивность технического обслуживания.
• Разъёмы Ø4 мм: стандартный диаметр штекерных кабелей поджига, обеспечивающий минимальное сопротивление и механическую надёжность соединения; совместимость с типовыми изолированными проводами и держателями свечей.
• Производитель — Италия: соответствует европейским производственным стандартам в части материалов сердечника, изоляции и контроля электрических пробоев; значим при оценке соответствия нормативам по безопасности и долговечности.

Сценарии эксплуатации и преимущества

Типичные сценарии использования TRS1030/7 — замена при ремонте промышленных котлов, интеграция в линии автоматического поджига горелок в паровых установках, применение в системах резервного поджига и лабораторных стендах для испытаний. Устройство подходит для циклической эксплуатации с частыми включениями при сохранении требований по ED.

• Устойчивость к динамическим пикам: конфигурация обмоток и выбор материалов сердечника минимизируют риск насыщения при резких переходах нагрузки.
• Простота монтажа: штекерные разъёмы Ø4 мм ускоряют замену и уменьшают время простоя оборудования.
• Тепловая предсказуемость: известный ED позволяет инженерам корректно рассчитывать систему охлаждения и интервалы профилактики.
• Совместимость с промышленными стандартами: электрические параметры соответствуют требованиям для котлов и горелок с искровым поджигом.

Экспертное заключение

Трансформатор розжига Cofi TRS1030/7 следует рассматривать как узкоспециализированный компонент системы поджига с чётко заданными электрическими параметрами: 5 кВ / 30 мА, питание от 230 В, первичный ток до 2 А и ограничение по ED 25 %. Модель пригодна для циклической и стационарной эксплуатации в промышленных котлах при соблюдении температурных и временных режимов. Для проектировщиков и сервисных инженеров важны расчёты по тепловому балансу, выбор предохранителей и обеспечения надёжной изоляции вторичной цепи. В случаях, когда спецификации недостаточны для конкретной схемы поджига, опираются на стандартные методики расчёта энергии искры, времени нарастания напряжения и оценки паразитных ёмкостей между обмотками.
