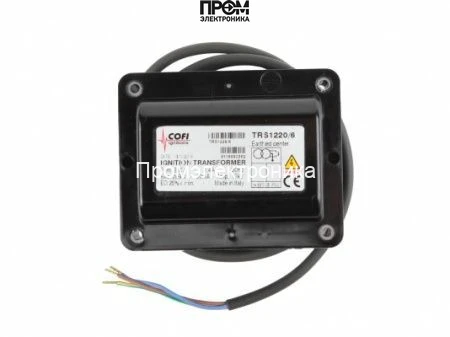

Трансформатор розжига Cofi TRS1220/6

Трансформатор розжига Cofi TRS1220/6 — назначение и область применения

Трансформатор розжига Cofi TRS1220/6 представляет собой специализированный повышающий источник высокого напряжения для систем поджига промышленных горелок и котлов отопления. Устройство относится к классу импульсных высоковольтных трансформаторов малого и среднего уровня мощности и предназначено для формирования искового/импульсного напряжения 6 кВ при ограниченном поджигающем токе. Основная функция — обеспечение надежной и повторяемой инициации электрического разряда в искровом промежутке или в пиротехническом узле поджига.

Конструктивные особенности и принцип работы

Конструкция основывается на повышающей обмотке с соотношением витков, рассчитанным на генерацию 6 кВ при сетевом входном напряжении 230 В. Внутри применена ферритовая или ламинированная магнитопроводная система, оптимизированная под режимы прерывистого включения (импульсный режим с запасом по перегреву). Трансформатор работает по принципу электромагнитной индукции: при подаче на первичную обмотку переменного напряжения формируется переменный магнитный поток, который индуцирует повышенное напряжение на вторичной обмотке.

Для управления характеристиками поджига важен баланс между индуктивностью обмоток, паразитной емкостью и сопротивлением вторичной цепи: эти параметры определяют форму импульса, длительность фронта и энергию разряда. Ограничение тока до 20 мА вторичной стороны снижает энергию до уровня, безопасного для электроники горелки и электродов, одновременно обеспечивая устойчивость искрообразования. Коэффициент длительности включения ED 25% означает, что трансформатор предназначен для циклической работы с интервалами охлаждения — при длительных непрерывных включениях требуется дополнительное охлаждение или понижение нагрузки.

Электрические разъемы реализованы в виде штекеров диаметром Ø4 мм, что соответствует распространенным кабельным стандартам поджига и облегчает замену кабелей. Фазная первичная цепь рассчитана на номинальный ток 1.4 А. Кабель электропитания длиной 800 мм обеспечивает удобство монтажа внутри шкафов горелочных систем, но при необходимости укладки на большие расстояния требуется учитывать падение напряжения и помехи ВЧ.

Ключевые технические характеристики

• Напряжение поджига 6 кВ: обеспечивает устойчивую генерацию искровых разрядов на стандартных зазорах; повышенное натяжение ускоряет ионизацию газовой среды и снижает требуемую энергию разряда при фиксированном токе.
• Ток поджига 20 мА: ограничивает энергию импульса, предотвращая преждевременный износ электродов и защищая входную электронику от перегрузок.
• Рабочее напряжение 230 В / ток 1.4 А: совместимость с отечественными и европейскими сетями, способность работать от стандартных источников питания в котельных и технологических помещениях.
• Продолжительность работы ED 25%: указывает на режим кратковременной цикличной нагрузки; при длительных циклах требуется учитывать тепловой режим и возможное снижение ресурса.
• Штекерные разъемы Ø4 мм и длина кабеля 800 мм: упрощают монтаж, однако повышают емкостную составляющую линии поджига — необходимо контролировать параметры кабельного хозяйства для сохранения формы импульса.
• Класс пылевлагозащиты IP00: прибор не рассчитан на защиту от пыли и влаги; монтаж в закрытых шкафах или с использованием дополнительных кожухов обязателен для промышленных сред.

Сценарии эксплуатации и преимущества

Типовые сценарии: инициация поджига в автоматических горелочных устройствах котлов малой и средней мощности, резервные модули поджига в линиях рекуперации и системах, где требуется ограниченная энергия разряда.

• Удобство интеграции: стандартные контакты и длина кабеля упрощают замену в существующих установках.
• Контролируемая энергия импульса: снижает риск повреждения электродов и минимизирует воздействие на систему управления.
• Соответствие цикловому режиму (ED 25%): предсказуемость тепловых характеристик при проектировании систем охлаждения и режимов работы.
• Произведено в Италии: соответствует индустриальным стандартам монтажа и сертификации для горелочных агрегатов европейского класса.

Экспертное заключение

Трансформатор розжига Cofi TRS1220/6 подходит для задач циклового поджига с ограниченной энергией разряда, где требуются повторяемость искровых импульсов и защита периферийной электроники. Необходим контроль теплового режима и организация инсталляции в защищенном исполнении ввиду класса IP00. Для спроектированных нагрузок и типичных конфигураций горелок модель обеспечивает предсказуемую работу в технологических циклах и совместима с индустриальными системами управления горением.
