Трансформатор розжига Weishaupt W-ZG 02

Трансформатор розжига Weishaupt W-ZG 02 — назначение и область применения

Трансформатор розжига Weishaupt W‑ZG 02 (арт. 603226) представляет собой инженерный модуль для формирования высокого импульсного напряжения в горелочных системах. Устройство относится к классу трансформаторов поджига стационарных промышленных и бюснес‑котловых горелок и предназначено для обеспечения поджига топлива посредством высоковольтных искровых импульсов в системах с электрическими электродами поджига. Основная область применения — промышленные и коммерческие котельные комплексы, где требуются надежные многоканальные поджиговые решения с постоянным рабочим циклом.

Конструктивные особенности и принцип работы

Конструкция основана на высоковольтном импульсном трансформаторе с ферритовым или порошковым магнитопроводом в первичной части и экранированной вторичной обмотке с высокой диэлектрической прочностью. Входное питание трансформатора — 230 В переменного тока, частота сети — 50/60 Гц. Внутренняя схема содержит узел коррекции формы импульса и ограничитель тока, что обеспечивает стабилизацию амплитуды и длительности искрового импульса при вариациях питающего напряжения.

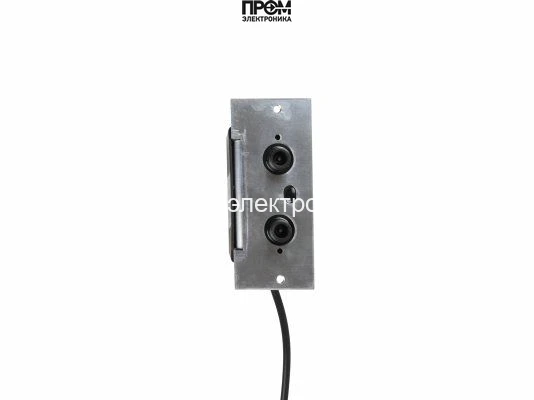

При подаче питания первичная обмотка формирует магнитный поток, который через сердечник индуцирует во вторичной высокое напряжение ~9 кВ. Выходное напряжение подается через два высоковольтных вывода диаметром 4 мм к электродам поджига. Управление импульсами реализовано на базе электронного генератора, обеспечивающего повторяемость импульсов и совместимость со стандартными системами управления горелкой. Конструктивно трансформатор имеет термостойкий ударопрочный корпус и металлическую монтажную пластину для механической фиксации и теплового рассеяния.

Ключевые технические характеристики

• Выходное напряжение 9 кВ: обеспечивает пробой зазора газовой смеси и формирование устойчивой искры при стандартных межэлектродных расстояниях, снижая вероятность ложных поджогов и требуя минимальной коррекции геометрии электродов.
• Питающее напряжение 230 В, частота 50/60 Гц: совместимость с сетями переменного тока общепромышленного исполнения, что упрощает интеграцию в существующие электросети котельных.
• Потребляемая мощность 110 ВА: низкий энергопотребляющий профиль позволяет интегрировать устройство без значительного увеличения суммарной нагрузки на распределительную сеть и уменьшить требования к предохранительной аппаратуре.
• Ток поджига 20 мА: ограниченный ток минимизирует эрозию электродов и обеспечивает контролируемую энергию импульса, влияющую на длительность и стабильность горения при инициации пламени.
• Продолжительность работы ED 100%: допускает непрерывную эксплуатацию в режимах с частыми циклам поджига, что критично для систем с автоматическими перезапусками.
• Длина кабеля питания 650 мм и выводы 4 мм: обеспечивает достаточную подвижность при монтаже и совместимость со стандартными высоковольтными проводами и клеммами.
• Масса 0.5 кг и компактный корпус: снижает инерционные нагрузки на монтажную конструкцию и облегчает замену в полевых условиях.
• Производитель и происхождение: Weishaupt, Германия — соответствие европейским стандартам качества и требованиям по безопасности для горелочной аппаратуры.

Сценарии эксплуатации и преимущества

Трансформатор применяется в следующих сценариях: инициация поджига в паровых и водогрейных котлах, резервные системы поджига в промышленных печах, интеграция в модульные горелочные установки с автоматикой регулирования. В условиях изменяющейся температуры и циклической работы наличие термостойкого корпуса и металлической монтажной пластины повышает долговечность и устойчивость к механическим воздействиям.

• Непрерывный рабочий цикл (ED 100%): позволяет использовать устройство в режимах с частыми перезапусками без перегрева.
• Стабильность импульса: электронный формирователь обеспечивает повторяемую амплитуду и длительность искрового импульса, что уменьшает вариативность времени поджига.
• Энергетическая экономичность: 110 ВА ограничивает тепловыделение и уменьшает требования к охлаждению корпуса.
• Унификация подключения: стандартные 4‑мм выводы и 650‑мм питающий кабель упрощают монтаж и сервисное обслуживание.
• Снижение износа электродов: ограниченный ток 20 мА уменьшает эрозионные процессы на рабочих поверхностях электродов.

Экспертное заключение

С инженерной точки зрения Weishaupt W‑ZG 02 представляет собой типовой высоковольтный трансформатор поджига с акцентом на стабильность импульса, долговременную эксплуатацию и простоту интеграции в горелочные системы. Модель подходит для задач, требующих частого или непрерывного обслуживания поджига при умеренных энергетических требованиях и строгих критериях по надежности. Рекомендуется для коммерческих и промышленных котельных, где важны долговременная готовность к пуску и минимизация технического обслуживания.
