Трансформатор розжига Weishaupt W-ZG 02/V 110 VA

Трансформатор розжига Weishaupt W-ZG 02/V 110 VA — назначение и область применения

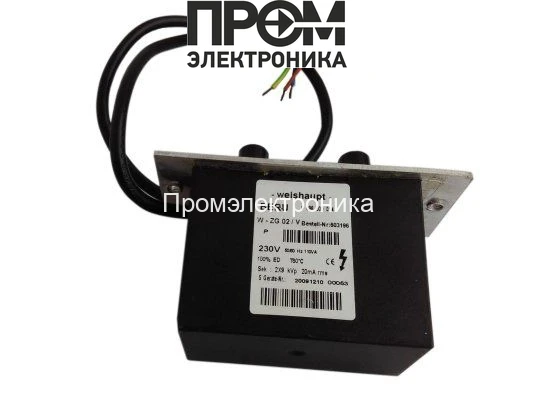

Трансформатор розжига Weishaupt W-ZG 02/V 110 VA представляет собой специализированное электромеханическое устройство класса высокого напряжения для питания системы зажигания атмосферных и надатмосферных газовых/инжекционных горелок. Назначение — преобразование сетевого переменного напряжения 230 В в коротковременное высоковольтное импульсное напряжение порядка 9 кВ с током поджига порядка 20 мА, необходимое для инициирования электрической дуги между электродами зажигания. Типичное применение — автоматический розжиг отопительных горелок, модулируемое включение/повторный поджиг в промышленных и коммерческих котельных установках.

Конструктивные особенности и принцип работы

Корпус и обмоточная конструкция выполнены в соответствии с практикой силовой трансформаторостроения для импульсных высоковольтных применений. Устройство содержит первичную обмотку, рассчитанную на сетевое напряжение 230 В при частоте 50/60 Гц, и вторичную высоковольтную обмотку с многослойной изоляцией, обеспечивающей требуемую диэлектрическую прочность для 9 кВ. Nаличие двух выходов высокого напряжения позволяет формировать искровой разряд между парой электродов с симметричным распределением потенциалов или использовать отдельные линии поджига для нескольких сопел.

Принцип образования искры опирается на электрическое поле между электродами: при приложении импульса высокого напряжения поле локально превышает напряжение пробоя воздуха (порядка 3 кВ/мм при стандартных условиях), что инициирует ионизацию газа и образование проводящей плазменной канавки — электрической дуги. Механика работы трансформатора включает магнитопровод, оптимизированный под кратковременные импульсы, и конструктивные решения для снижения паразитных емкостей и утечек тока. Изоляция и конструкция штекерных разъемов Ø4 мм минимизируют утечки и снижают вероятность преждевременного пробоя и коронного разряда.

Ключевые технические характеристики

• Напряжение поджига 9 кВ: обеспечивает достаточную амплитуду для пробоя межэлектродного зазора при стандартных зазорах электродов; влияет на допустимую ширину зазора и точность позиционирования электродов.
• Ток поджига 20 мА: определяет энергию импульса и стабильность образования плазменного канала; оптимален для быстрых кратковременных разрядов без излишнего нагрева электродов.
• Потребляемая мощность 110 ВА: указывает на тепловую нагрузку и требования к питающей сети; при номинальной работе теплоотвод реализуется через корпус и монтажную пластину.
• Рабочий цикл ED 100 %: допускает длительную и частую работу без деградации, что критично для систем с частыми повторными попытками розжига или мультифакельных горелок.
• Частота 50/60 Гц: совместимость с международными сетями позволяет использовать модуль в разных регионах без дополнительных преобразователей.
• Штекерные разъемы Ø4 мм и длина кабеля питания 650 мм: упрощают монтаж и обслуживание; стандартизированные соединения снижают вероятность ошибок при замене или техническом обслуживании.

Сценарии эксплуатации и преимущества

Как работает устройство в реальной системе: при подаче питания на первичную обмотку трансформатор создает импульсы высокого напряжения, которые через штекерные разъемы подаются на электроды розжига в камере сгорания. Параметры импульса (амплитуда, длительность, частота повторения) определяют повторяемость успешного розжига и минимизируют количество неудачных попыток.

Практические сценарии использования:

• Автоматический розжиг промышленных газовых горелок с частыми циклами включения/выключения.
• Резервный модуль розжига в котельных с удаленным мониторингом и быстрым восстановлением пламени.
• Интеграция в системы с несколькими соплами, где важно синхронное формирование искры на нескольких каналах.

Преимущества конструкции:

• Высокая диэлектрическая прочность и многослойная изоляция — уменьшение вероятности пробоя и увеличение срока службы.
• ED 100% — пригоден для интенсивной эксплуатации и длительных циклов розжига.
• Стандартизованные штекерные соединения и монтажная пластина — ускоряют сервисное обслуживание и замену модуля.
• Оптимизированная магнитная система — минимизация потерь и подавление паразитных колебаний, что повышает надежность розжига.

Экспертное заключение

С технической точки зрения Weishaupt W-ZG 02/V 110 VA — типовой трансформатор розжига с параметрами, соответствующими требованиям к промышленным горелочным агрегатам: 9 кВ амплитуды, 20 мА тока поджига, 110 ВА полной потребляемой мощности и ED 100%. Подходит для систем с частыми циклами розжига, мультиканальных конфигураций и требований к высокой диэлектрической прочности. Для проектирования систем рекомендовано учитывать зазоры электродов с учетом критического поля пробоя воздуха (~3 кВ/мм) и предусматривать механическую фиксацию электродов для стабильной репродуцируемости розжига.
