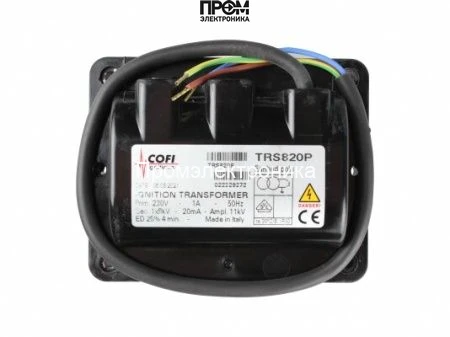

Трансформатор розжига Cofi TRS820P/6

Трансформатор розжига Cofi TRS820P/6 — высоковольтный импульсный преобразователь для искрового поджига

Трансформатор розжига Cofi TRS820P/6 представляет собой классический автономный высоковольтный модуль для формирования искрового разряда в системах поджига горелок. Это устройство промышленного класса для работы с газовыми, дизельными и мазутными горелками, рассчитанное на прерывистый режим эксплуатации с целью обеспечения воспламенения топливно-воздушной смеси. Основная функция — преобразование сетевого напряжения 110 В в импульсное выходное напряжение порядка 8 кВ для подачи на запальный электрод.

Конструктивные особенности и принцип работы

Аппарат выполнен по схеме импульсного трансформатора с ферритовым или изолированным магнитопроводом и специальной обмоточной системой, оптимизированной под высоковольтные пробойные условия. Входной блок содержит сетевой выпрямитель и ограничитель тока, обеспечивающие устойчивую работу при 110 В, 50 Гц. Формирование высоковольтного импульса достигается за счёт трансформаторной развязки и разрядного контура на вторичной обмотке.

Изоляция выполнена из материалов класса H (работа до +180°C): полиэфирная плёнка и эпоксидная смола повышают диэлектрическую прочность и термостойкость конструкции. Устройство рассчитано на прерывистый рабочий цикл ED 25% в 4 мин. — это означает, что длительность включённого состояния не должна превышать четверти времени цикла для поддержания теплового баланса обмоток и предотвращения перегрева.

На практике высоковольтный разряд формируется между запальным электродом и массой через штекерный вывод Ø4 мм; выходное значение 8 кВ при токе поджига ~20 мА обеспечивает энергию искры, достаточную для надёжной инициации горения в широком диапазоне топлива. Защита корпуса выполнена как IP 00, поэтому монтаж предполагает размещение в защищённых от пыли и влаги отсеках или внутри шкафа горелочной установки.

Ключевые технические характеристики

• Питание 110 В, 50 Гц: сетевой интерфейс соответствует стандартным промыш­ленным системам; влияние — простая интеграция без дополнительного питания.
• Выходное напряжение 8 кВ: обеспечивает требуемую электрическую прочность искрового зазора и запас по пробойному напряжению, что повышает надёжность поджига при изменении зазора или загрязнении электрода.
• Ток поджига 20 мА: определяет энергию искрового импульса и влияет на срок службы электрода и вероятность надёжного воспламенения при низком давлении и изменяемой смеси.
• Непостоянный рабочий цикл 25%/4 мин: критичен для теплового режима — превышение приведёт к перегреву обмоток и сокращению ресурса, поэтому требуется соблюдать режимы цикличности включений.
• Сила тока 2 А (вход): влияет на выбор предохранителей и кабельной сети; обеспечивает расчёт тепловой нагрузки на входной цепи.
• Изоляция класса H и материалы: полиэфирная плёнка и эпоксидная смола дают высокую диэлектрическую прочность и стойкость к старению при повторных импульсах и повышенных температурах.
• Штекерный разъём Ø4 мм: обеспечивает стандартизованное подключение кабеля поджига и упрощает сервисное обслуживание.
• Габариты и масса: 8.54×7×9 см, 0.55 кг — компактность снижает тепловую инерцию и упрощает размещение в ограниченном пространстве.

Сценарии эксплуатации и преимущества

Как работает в реальном применении: при подаче питания контроллер задаёт последовательность заряд-разряд трансформатора; конденсаторно-индуктивная составляющая цепи формирует импульс, который через штекер подаётся на запальный электрод. При достижении критического напряжения возникает искра и воспламенение. Устройство также применимо в системах с частыми старт-стоп циклами при соблюдении заданного ED.

• Совместимость с горелками: адаптируется под стандартные электроды и монтажные интерфейсы.
• Термическая стойкость: материалы класса H позволяют эксплуатировать при повышенных температурах вблизи горелочного узла.
• Простота обслуживания: штекерный вывод и унифицированные габариты упрощают замену в полевых условиях.
• Защита от короткого замыкания: снижение риска повреждения при случайных замыканиях, важно для безопасности котельных и промышленных установок.
• Низкая масса и компактность: упрощают интеграцию в ретрофит-проекты и модернизацию горелочных агрегатов.

Экспертное заключение

Трансформатор розжига Cofi TRS820P/6 технически ориентирован на прерывистую эксплуатацию в составе горелочных систем с типовыми требованиями по энергии искры и габаритам. Подходит для задач, где критичны предсказуемость импульсной энергии, соблюдение ED 25% и температурная устойчивость изоляции. Рекомендован для интеграции в закрытые шкафы управления или корпуса с защитой от загрязнений; требует соблюдения электротехнических норм по предохранителям и прокладке высоковольтных проводников.
