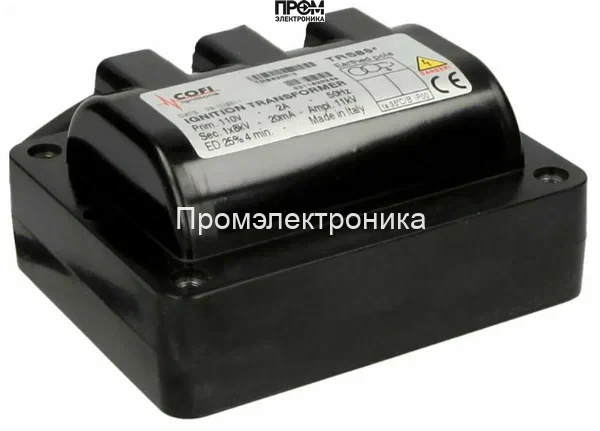

Трансформатор розжига Cofi TRS820P/3

Трансформатор розжига Cofi TRS820P/3 — назначение и область применения

Трансформатор розжига Cofi TRS820P/3 — компактное силовое устройство класса вспомогательного оборудования для промышленных отопительных котлов и горелочных устройств. Основная функция — генерация высоковольтного импульса для инициирования и стабилизации электрического разряда в узле поджига горелки; другими словами, обеспечивает надежный и повторяемый розжиг газовых и жидкотопливных горелок в стационарных системах отопления и технологических печах.

Конструктивные особенности и принцип работы

Устройство выполнено по стандартной схеме низковольтного питающего трансформатора с изолированной вторичной цепью высокого напряжения. На входе трансформатора поступает sinusoidal питание 110 В, 50 Гц, которое первичной обмоткой трансформируется посредством ферритного или стального сердечника с высокой магнитной проницаемостью до требуемого уровня пробивного напряжения на вторичной стороне. Вторичная часть формирует импульсы с амплитудой 8 кВ при токе поджига 20 мА, что достигается подбором числа витков и площади поперечного сечения проводников.

Тепловой и коммутационный режим определяется номинальным рабочим током 2 А и рабочим циклом по скважности ED(DU) 25%. Это означает, что внутри трансформатора применяется конструкция с ограничением перегрева: обмотки и изоляция рассчитаны на кратковременные циклы включений с последующим охлаждением. С точки зрения электрофизики, соотношение высокого напряжения и ограниченного тока минимизирует риск пробоя изоляции горелочного электрода, одновременно обеспечивая достаточную энергию импульса для ионизации газовой смеси в зазорe свечи поджига.

Ключевые технические характеристики

• Напряжение поджига 8 кВ: обеспечивает электрическое поле, достаточное для пробоя межэлектродного зазора и формирования устойчивого плазменного канала при типичных расстояниях электродов горелки.
• Ток поджига 20 мА: ограничивает энергию импульса, снижая локальный термический стресс на электродах и исключая избыточную нагрузку на систему подачи топлива.
• Рабочий ток 2 А при 50 Гц: характеризует первичную обмотку и указывает на допустимую нагрузку по току в режиме питания; влияет на тепловыделение и требования к подключению по сечению кабеля.
• ED(DU) 25%: указывает допустимую скважность режима работы: устройство рассчитано на кратковременные циклы розжига с последующим охлаждением, что важно для проектирования систем автоматизации и расчета коэффициента заполнения.
• Класс защиты IP00: отсутствие защиты от проникновения твердых тел и воды требует установочного пространства внутри защищенных корпусов котельного оборудования с ограниченным доступом агрессивной среды.
• Габариты 8.54×7×9 см и длина кабеля 300 мм: компактность упрощает монтаж в ограниченном пространстве монтажной панели, но требует внимательного размещения для обеспечения изоляционных зазоров и теплоотвода.
• Штекерные разъемы Ø2.5 мм: стандартный диаметр обеспечивает совместимость с типовыми кабельными соединениями для поджига, но требует правильного механического крепления и контроля контакта.
• Страна изготовления — Италия; производитель Cofi: соответствует промышленным практикам сертифицированного производства комплектующих для котлов.

Сценарии эксплуатации и преимущества

Типичные сценарии: интеграция в блочно-модульные котельные установки, замена штатных трансформаторов розжига при техобслуживании, использование в качестве запасного узла в системах непрерывной эксплуатации с циклическим розжигом. В проектах с автоматическим управлением горением трансформатор работает в тандеме с контроллерами безопасности, клапанами и детекторами пламени.

• Точность розжига: стабильное формирование импульса обеспечивает воспроизводимый старт горелки при вариациях давления и состава топлива.
• Управляемая энергия импульса: сочетание 8 кВ и 20 мА минимизирует риск преждевременного разрушения электрода и снижает вероятность ложных срабатываний.
• Компактность монтажа: малые габариты упрощают интеграцию в существующие шкафы управления.
• Совместимость: стандартные штекерные соединения и номинальные параметры питания позволяют заменять узлы без модификации системы питания.

Экспертное заключение

По совокупности параметров Cofi TRS820P/3 представляет собой типовой промышленный трансформатор розжига для циклических применений с умеренной частотой включений. Модель подходит для систем, где необходимы повторяемый импульс 8 кВ при ограниченном токе 20 мА и контролируемой скважности работы (ED 25%). При проектировании монтажа требуется предусмотреть защитный корпус и надлежащую теплоотдачу из‑за IP00. Эта модель оптимальна для замены в типовых котельных модулях и интеграции в автоматизированные линии управления горелками.
