Трансформатор розжига Brahma TD2STCAF 15910557

Трансформатор розжига Brahma TD2STCAF 15910557 — техническое наименование и назначение

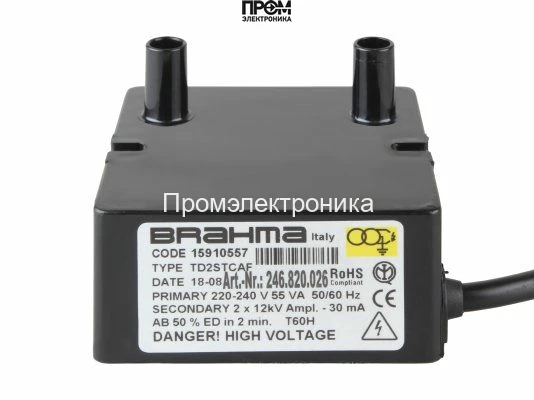

Представленный модуль — трансформатор розжига Brahma TD2STCAF 15910557. Это устройство класса высоковольтных импульсных трансформаторов, предназначенное для формирования постоянного либо прерывистого высокого напряжения для системы поджига газовых горелок. Основная функция — генерация напряжения поджига 12 кВ при токе до 30 мА с согласованием с питанием сети 220–240 В и рабочей частотой 50/60 Гц.

Конструктивные особенности и принцип работы

По классу конструкции трансформатор реализован как двухобмоточный силовой трансформатор с повышающей вторичной обмоткой, намотанной на ферритовом либо ламинированном магнитопроводе, что характерно для компактных модулей поджига. Первичная обмотка рассчитана на сетевое напряжение 220–240 В и питается на частоте 50/60 Гц, вторичная обеспечивает импульсный высокий потенциал 12 кВ. Наличие параметра 55 ВА указывает на номинальную рассеиваемую мощность при рабочем режиме; реальное формирование искры происходит при коротких импульсах, ограниченных внутренним сопротивлением трансформатора и внешней цепью.

Принцип образования искрового разряда: при подаче управляющего импульса вторичная обмотка создает высокое напряжение между электродами поджигателя; при достижении пробивного напряжения в зазоре газ в электрическом поле ионизируется, возникает искра. Ток поджига ограничен до 30 мА, что снижает энергопотребление и тепловую нагрузку на преобразователь. Параметр ED 50% (продолжительность работы) означает допустимый цикл включения/выключения: устройство рассчитано на работу с чередованием времени активности и отдыха, что важно при частых попытках поджига.

Класс пылевлагозащиты IP00 указывает на отсутствие защитного покрытия корпуса от проникновения твердых частиц и жидкости; следовательно, коммутационные узлы и изоляция рассчитаны на работу в контролируемых условиях помещения или в корпусе горелочного агрегата.

Ключевые технические характеристики

• Напряжение поджига 12 кВ: обеспечивает требуемый запас пробивного напряжения для большинства промышленных и бытовых газовых горелок, снижает вероятность ложных поджогов при загрязнённых электродах.
• Ток поджига 30 мА: ограничивает энергию искры, уменьшает деградацию электродов и тепловую нагрузку на вторичную обмотку; позволяет использовать стандартные проводники и штекерные соединения 4 мм.
• Потребляемая электрическая мощность 55 ВА: определяет тепловой режим трансформатора при длительной работе; требует оценки рассеяния тепла и обеспечения охлаждения или достаточных пауз при эксплуатации по циклу ED 50%.
• Рабочее напряжение 220–240 В, 50/60 Гц: совместимость с европейскими сетями переменного тока, минимальные требования к электропитанию, возможность работы в сетях с колебаниями напряжения в заданных пределах.
• ED 50%: ограничение длительности включения до половины времени цикла подразумевает применение в режимах с интермиттирующими попытками розжига; при постоянной нагрузке требуется оценка температурного состояния.
• Класс защиты IP00: требует размещения внутри закрытых панелей или защитных корпусов, отсутствие внешней герметизации повышает требования к чистоте среды и механической защите.
• Габариты 7.3×7×5.4 см, масса 0.36 кг: компактность облегчает интеграцию в узкие монтажные отсеки горелок, уменьшает инерцию термального нагрева и упрощает замену.
• Длина кабеля питания 250 мм и штекер 4 мм: преднастроенные выводы для быстрого монтажа и стандартизации подключения в сборке горелочной аппаратуры.

Сценарии эксплуатации и преимущества

Типичные сценарии применения: стационарные газовые горелки в промышленном тепловом оборудовании, горелочные блоки котельных и промышленных печей, где требуется надежный повторяющийся розжиг при контролируемых условиях окружающей среды.

• Интеграция в модульные горелочные блоки: компактность и стандартизованные выводы ускоряют монтаж и техническое обслуживание.
• Эксплуатация с частыми циклами розжига: цикл ED 50% позволяет работать при режиме с периодическими попытками поджига, при условии соблюдения пауз для рассеяния тепла.
• Ограничение тока поджига: уменьшает эрозию электрода и продлевает срок службы системы поджига при регулярных переключениях.
• Работа в сетях 50/60 Гц: универсальность для регионов с разной сетевой частотой без дополнительной адаптации.
• Требования к монтажу: из‑за IP00 необходима установка в закрытые корпуса или под крышки горелочного блока с защитой от пыли и влаги.

Экспертное заключение

Модель Brahma TD2STCAF 15910557 соответствует классу компактных высоковольтных трансформаторов для систем искрового поджига. При заданных параметрах — 12 кВ, 30 мА, 55 ВА, ED 50% — устройство подходит для интеграции в промышленные и коммерческие горелочные установки с контролируемой средой эксплуатации и требованием частых циклов розжига. Необходимы меры по защите от пыли и влаги и расчёт теплового режима при длительных сериях включений.
