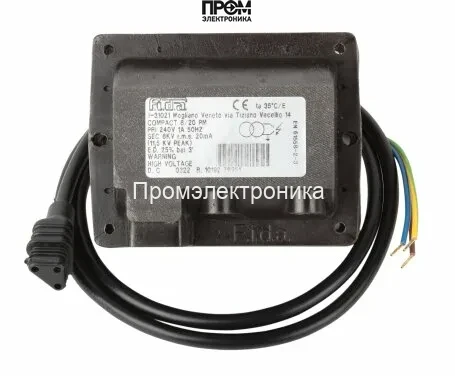

Трансформатор розжига Elco 65323237

Трансформатор розжига Elco 65323237 — устройство для генерации высоковольтных импульсов в горелочных системах

Трансформатор розжига Elco 65323237 представляет собой компактный силовой преобразователь класса розжига, предназначенный для формирования и подачи высоковольтного импульса на электроды воспламенения в промышленных и коммерческих тепловых установках. Основная функция — повышение сетевого напряжения 230В до уровня поджига до 5кВ с контролируемой силой тока и выдерживанием режимов нагрузки, характерных для горелочных циклов.

Конструктивные особенности и принцип работы

По конструкции трансформатор содержит первичную и вторичную обмотки с ферритным или трансформаторным сердечником, экранирующими слоями и системой изоляции повышенной прочности. При подаче питающего напряжения 230В/60Гц на первичную обмотку через встроенную обмотку возбуждения формируется переменное магнитное поле, преобразующееся во вторичной обмотке в высокое напряжение. Корректную величину вторичного импульса обеспечивает соотношение витков и профиль магнитопровода.

Для обеспечения искрообразования вторичный выход выполнен с двумя высоковольтными каналами, каждый с штекерным разъемом 4 мм. Подаваемое вторичное напряжение до 5кВ при токе поджига порядка 20мА обеспечивает пробой воздушного зазора на электродах и устойчивое воспламенение топливной смеси. Продолжительность включения регламентируется коэффициентом нагрузки ED 25% (дuty cycle), что предписывает циклическую работу с периодами охлаждения для предотвращения перегрева обмоток и магнитопровода.

Изоляция выполнена в соответствии с европейскими стандартами; корпус из ударопрочного пластика защищает внутренние элементы, снижает риск поверхностного пробоя и облегчает компоновку в приборном отсеке. Конструкция предполагает защиту от пыли и водяных брызг уровня IP44, что критично при установке в котельных и сервисных камерах.

Ключевые технические характеристики

• Напряжение питания 230 В/60 Гц: совместимость с распространёнными сетями, частота 60 Гц влияет на магнитный поток и выбор сердечника, требует согласования с управляющей электроникой горелки.
• Выходное напряжение 5 кВ: достаточно для преодоления пробивного напряжения в стандартных электродных зазорах; увеличение напряжения повышает вероятность зажигания при загрязнённых или корродированных электродах.
• Ток поджига 20 мА: ограничивает энергию импульса, снижая риск разрушения электродов и уменьшает электрическую нагрузку на защитные цепи управления.
• Сила тока первичной 1.2 А: определяет потери в первичной цепи и требования к предохранителям и проводке на стороне питания.
• ED 25%: эксплуатационный режим с ограничением на длительность непрерывной работы; критично учитывать при проектировании повторно‑импульсных циклов розжига.
• Длина кабеля питания 1140 мм и штекеры 4 мм: обеспечивает удобство монтажа и минимизирует необходимость удлинения высоковольтных линий, что снижает потери и вероятность внешних утечек.
• Габариты 14×13×10.3 см, вес 2.05 кг: компактность и масса влияют на механическое крепление и тепловое рассеяние при длительных циклах.

Сценарии эксплуатации и преимущества

Трансформатор используется в интегрированных горелочных системах на газовом и жидком топливе для инициации поджига в камерaх сгорания, в сервисных стендах и в системах резервирования розжига. Он подходит для циклических применений, где требуется точный контроль по времени и энергии импульса.

• Монтаж в шкаф управления: благодаря габаритам и IP44 возможна установка внутри обслуживаемых приборных отсеков.
• Совместимость с системами управления Elco и аналогами: типовые интерфейсы питания и разъемы упрощают замену и сервис.
• Ограничение тока и ED: повышает предсказуемость отказов и упрощает расчёт теплового режима.
• Надёжная изоляция: снижает риск частичных разрядов и электрического пробоя при повышенной влажности.

Экспертное заключение

По совокупности параметров Elco 65323237 представляет собой типовой трансформатор розжига для промышленных горелок с ограничением по ED и энерговыделению. Рекомендуется для систем с циклическими поджигами и контролируемыми паузами охлаждения. При интеграции следует учитывать параметры тока 1.2 А, ток поджига 20 мА и требование к вентиляции при длительных сериях импульсов; при необходимости непрерывной высокочастотной работы выбирать решения с более высоким допустимым ED или добавлять внешнее охлаждение. Для монтажа использовать экранированные выводы и надёжное заземление корпуса во избежание наводок и внешних утечек.
