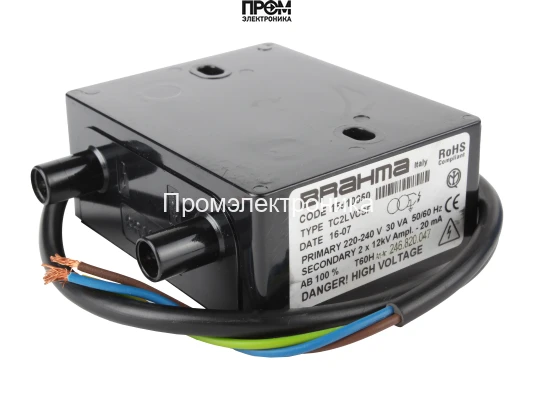

Трансформатор розжига Brahma TC2LVCSF 15910650

Трансформатор розжига Brahma TC2LVCSF 15910650 — назначение и область применения

Данный узел представляет собой трансформатор импульсного поджига класса силовой электроники, предназначенный для формирования высоковольтного импульса в системах автоматического розжига газовых и жидкотопливных горелок. Основная функция — генерация высокого напряжения поджига 12 кВ при питающем напряжении сети 220–240 В с частотой 50/60 Гц для гарантированного пробоя искрового зазора и инициации устойчивого горения.

Конструктивные особенности и принцип работы

В основе конструкции — трансформатор повышающего типа с ферромагнитным сердечником и обмотками, рассчитанными на импульсные режимы. Первичная обмотка работает в сети 220–240 В при номинальной потребляемой мощности 30 ВА, вторичная — формирует напряжение поджига 12 кВ при токе поджига порядка 20 мА. В трансформаторе реализована классическая топология с контролем намагничивания сердечника и минимизацией остаточной намагниченности для обеспечения стабильности величины импульса при частоте 50/60 Гц.

Импульсный процесс включает накопление энергии в первичной обмотке и её быстрый перенос на вторичную через изменение потока в сердечнике при коммутации. Факторы, влияющие на форму и амплитуду импульса: индуктивность обмоток, межвитковая емкость, сопротивление обмоток и потери в сердечнике. Важный эксплуатационный параметр — ED(DU) 100%, означающий пригодность к непрерывному режиму работы без искусственных пауз, что критично для циклических розжигов в промышленных и отопительных системах.

Ключевые технические характеристики

• Напряжение поджига 12 кВ: обеспечивает пробой искрового зазора в условиях типичных зазоров и загрязнений электрода, снижая вероятность ложных срабатываний при повышенной влажности и деградации изоляции.
• Потребляемая мощность 30 ВА: определяет нагрузку на сеть и тепловую отдачу трансформатора; при 30 ВА обеспечивается баланс между энергетической эффективностью и стабильностью импульса.
• Ток поджига 20 мА: ограничивает энергию переноса на искровой разряд, снижая износ электродов и предотвращая чрезмерные электрические пробои в местах контакта.
• ED(DU) 100%: допускает длительную эксплуатацию в циклических режимах без увеличения интервалов охлаждения, что важно для коммерческих котельных и технологических печей.
• Питание 220–240 В, 50/60 Гц: совместимость с международными сетевыми стандартами упрощает замену в существующих установках и интеграцию с блоками управления.
• Габариты 8.6×3.55×7 см и масса 0.42 кг: компактность облегчает монтаж в ограниченных пространствах горелочных блоков и минимизирует инерцию теплового режима.
• Длина кабеля питания 560 мм: обеспечивает гибкие варианты подключения без дополнительных удлинителей внутри корпуса горелки.
• Класс пылевлагозащиты IP00: указывает на отсутствие герметизации; необходимы меры по предотвращению попадания пыли и влаги при установке в агрессивной среде.

Сценарии эксплуатации и преимущества

Как работает в типичном сценарии: блок управления подаёт команду розжига на трансформатор, первичная обмотка накапливает энергию, затем формируется высоковольтный импульс 12 кВ; искра пробивает зазор в камере сгорания, инициируя подачу топлива и переход в режим устойчивого горения. Для чего нужен: надежная детерминация момента воспламенения топлива при автоматике котлов, печей и горелочных агрегатов.

• Поддержка непрерывного режима (ED 100%): подходит для частых циклов розжига и постоянной работы систем отопления.
• Компактность и монтажная гибкость: облегчает интеграцию в модульные горелочные блоки и retrofit-замены.
• Стабильные электрические параметры: минимизация пульсаций вторичного импульса обеспечивает повторяемость розжига.
• Совместимость с сетями 220–240 В, 50/60 Гц: универсальность применения в разных регионах.
• Документированная конструкция и паспорт: наличие технической документации упрощает эксплуатацию и обслуживание.

Экспертное заключение

Модель ориентирована на интеграцию в стационарные и модульные горелочные установки с необходимостью частых и предсказуемых розжигов. При отсутствии герметизации корпуса требуется учитывать условия окружающей среды при монтаже. Рекомендуется использовать в системах с контролем за состоянием изоляции и регулярным техническим обслуживанием электродов для поддержания стабильности импульсных характеристик.
