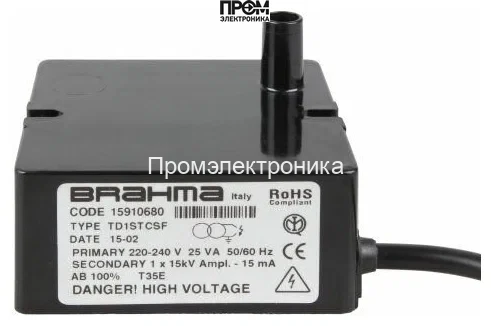

Трансформатор розжига Brahma TD1STCSF 15910685

Трансформатор розжига Brahma TD1STCSF 15910685 — назначение и область применения

Представленный элемент — трансформатор розжига класса агрегатных компонентов газовых и жидкотопливных горелочных блоков. Основная функция устройства — формирование высокого импульсного напряжения для ионизации промежутка горелочного электрода и обеспечения стабильного поджига. Применяется в отопительных и технологических горелках, пилотных и основых конфигурациях автоматизированных систем с рабочими напряжениями сети 110–120 В и частотой 50/60 Гц.

Конструктивные особенности и принцип работы

Устройство выполнено по классической схеме импульсного высоковольтного трансформатора: первичная обмотка рассчитана на питание 110–120 В при потребляемой мощности 25 ВА, вторичная — на формирование высокого напряжения 15 кВ при токе поджига 14 мА. В основе конструкции — магнитопровод с ферритным или ламинированным сердечником и тщательно подобранным соотношением витков первичной и вторичной обмоток для обеспечения требуемого коэффициента трансформации и минимизации потерь на рассеяние.

Импульсная природа поджига предполагает короткие фронты высокого напряжения с достаточной амплитудой для пробоя газового промежутка; энергия, передаваемая в искру, определяется произведением тока и длительности импульса. Конструкция учитывает режим работы ED = 100 %, что указывает на возможность длительной эксплуатации без вынужденных пауз при соблюдении теплового режима и монтажа в соответствии с требованиями по теплоотводу.

Электрические соединения реализованы через кабель питания длиной 350 мм и штекерные разъёмы поджига диаметром 4 мм, что обеспечивает совместимость с типовыми кабелями и электродами горелочных установок. Индуктивные и ёмкостные параметры вторичной цепи влияют на форму импульса и время его восстановления, поэтому при монтаже и прокладке следует минимизировать паразитные ёмкости и сопротивления для сохранения амплитуды и повторяемости разрядов.

Ключевые технические характеристики

• Напряжение поджига 15 кВ: обеспечивает пробой газового промежутка стандартных форсунок и электродов при типичных зазорах до нескольких миллиметров; критично для холодного старта и влажных условий.
• Ток поджига 14 мА: определяет энергию импульса и устойчивость искрообразования; уровень тока выбран балансно, чтобы предотвратить преждевременный перегрев вторичной обмотки при сохранении надёжного пробоя.
• Потребляемая мощность 25 ВА: указывает на тепловую нагрузку на первичную обмотку и на источник питания; при интеграции требуется обеспечить источник с соответствующим запасом по мощности и защитой от перегрузок.
• Частота 50/60 Гц: совместимость с сетями разных стандартов; влияет на фазовые и магнитные потери в сердечнике и определяет требования к материалам магнитопровода.
• ED = 100 %: допускает непрерывную работу без вынужденных пауз, при этом важна адекватная теплоотдача корпуса и соблюдение монтажных зазоров для предотвращения теплового насищения.
• Габариты 7.3×3.5×7 см и вес 0.36 кг: компактность облегчает интеграцию в ограниченные монтажные ниши горелочных блоков, но ограничивает объём магнитопровода и требует контроля температурного режима.
• Класс защиты IP 00: отсутствие полноценной пылевлагозащиты — трансформатор рассчитан для установки внутри корпусов с защитой от внешней среды; наружная эксплуатация без кожуха недопустима.

Сценарии эксплуатации и преимущества

Типовые сценарии: автоматический поджиг основного сопла в котельных и промышленных горелках, поджиг пилотной горелки в системах контроля пламени, модернизация существующих поджигов с сохранением стандартных штекерных соединений. Устройство подходит для систем с циклическими и непрерывными пусками при условии соблюдения электрических и тепловых параметров.

• Совместимость с типовыми интерфейсами: штекер 4 мм и стандартное питание упрощают замену в полевых условиях.
• Длительный рабочий цикл: ED=100% позволяет использовать трансформатор в режимах с высокой частотой включений.
• Стабильность импульса: высокая амплитуда напряжения и рассчитанный ток обеспечивают предсказуемое искрообразование при широком диапазоне условий.
• Компактность монтажа: малые габариты облегчают интеграцию в существующие горелочные модули.

Экспертное заключение

Трансформатор розжига Brahma TD1STCSF 15910685 предназначен для инженерных систем, требующих стабильного формирования высокого импульсного напряжения при питании 110–120 В и сетевой частоте 50/60 Гц. Учитывая параметр ED=100% и технические характеристики, модель подходит для постоянной эксплуатации в закрытых монтажных отсеках горелочных установок с необходимостью надёжного поджига при стандартных зазорах электродов. Ограничением является отсутствие степени защиты от внешней среды (IP00) — обязательна установка внутри защищённого корпуса.
