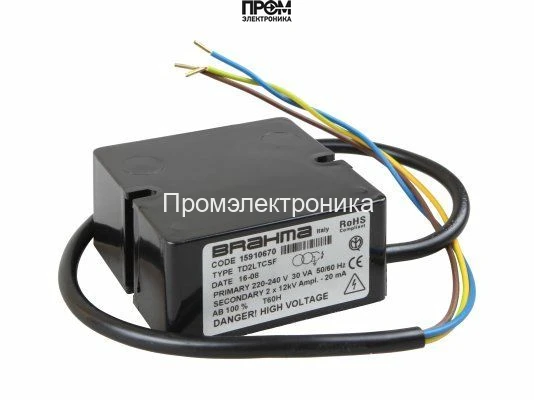

Трансформатор поджига Brahma TD2LTCSF

Трансформатор поджига Brahma TD2LTCSF — назначение и область применения

Трансформатор поджига Brahma TD2LTCSF представляет собой типовой высоковольтный модуль розжига для автоматизированных и полуавтоматизированных отопительных горелочных установок. По классу оборудования относится к электромеханическим преобразователям низкого напряжения сети в импульсные или непрерывные выходы высокого напряжения для инициации электрической искры между электродами поджига. Основная функция — создание стабильного высоковольтного разряда для воспламенения топливовоздушной смеси в горелочных камерах.

Конструктивные особенности и принцип работы

Устройство выполнено в пластмассовом корпусе с внутренней схемой, основанной на сетевом входном трансформаторе с последующей электронной схемой формирования высокого напряжения. Входная часть рассчитана на питание от сети 220–240 В, где блок выпрямления и импульсного преобразования формируют повышенный потенциал на вторичных обмотках. Конструктивно трансформатор содержит две вторичные обмотки высокого напряжения, что обеспечивает выходы 2x12 кВ с независимым или синфазным подключением электродов для увеличения надежности розжига.

Принцип работы базируется на повышающей трансформаторной конфигурации с контролируемой индуктивностью и изоляцией высоковольтных обмоток. Электронная часть обеспечивает стабилизацию амплитуды и частоты импульса, а также тепловую защиту силовых элементов при длительной нагрузке: заявленный коэффициент продолжительности работы ED 100% указывает на отсутствие необходимости циклического отключения в штатных режимах эксплуатации. Для передачи высокого напряжения применены штекерные разъемы диаметром Ø4 мм, что уменьшает сопротивление контакта и минимизирует переходные потери в точке подключения.

Ключевые технические характеристики

• Выходное напряжение 2x12 кВ: двухканальная конфигурация позволяет обеспечить устойчивый искровой разряд при различных геометриях электро-термических камер и компенсировать износ электродов за счет резервирования канала.
• Ток поджига 20 мА: амплитудно-импульсный ток в 20 мА обеспечивает достаточную энергию искры для воспламенения широкого спектра топлив, при этом сохраняется приемлемый ресурс электродов и минимальный нагрев изоляции.
• Мощность 30 Вт: номинальная потребляемая мощность характеризует тепловой баланс и требования к охлаждению. При мощности 30 Вт корпус и монтаж должны рассчитываться на рассеивание, соответствующее температурному режиму эксплуатации в котельных и промышленных шкафах управления.
• Продолжительность работы ED 100%: устройство спроектировано для непрерывной работы в режимах автоматического горения без обязательных пауз, что важно для систем с циклом высокой длительности горения и частыми розжигами.
• Длина кабеля питания 580 мм: интегрированный провод облегчает монтаж в типовых шкафах управления, однако для отдаленных установок потребуется подведение дополнительного питающего кабеля или удлинение с учетом электромагнитной помехозащищенности.
• Класс защиты IP00: отсутствие специальной пылевлагозащиты требует установки в защищенные от конденсата и пыли корпуса или шкафы, соответствующие стандартам по эксплуатационной среде.
• Штекерные разъемы Ø4 мм: стандартизированные контакты обеспечивают простоту замены и совместимость с большинством кабелей поджига, одновременно снижая вероятность пробоя изоляции на кромках соединения.

Сценарии эксплуатации и преимущества

Трансформатор применяется в промышленных и коммунально-бытовых горелках, в модулях автоматического розжига котлов и отопительных агрегатов с частотной и импульсной регулировкой подачи топлива. Типовые кейсы включают монтаж в блочных котельных, резервные розжиговые системы и интеграцию в системы с электронными платами управления бренда Brahma.

• Резервирование розжига: двухканальная архитектура позволяет организовать асинхронное резервирование выходов, повышая отказоустойчивость систем.
• Непрерывная эксплуатация: ED 100% делает устройство подходящим для длительных рабочих циклов без дополнительной термозащиты в штатных условиях.
• Совместимость с индустриальными платами: стандартизированные электрические и механические интерфейсы упрощают замену при ремонте и модернизации оборудования.
• Простота монтажа: заводская длина питающего провода и штекерное подключение ускоряют пусконаладочные работы и снижают вероятность ошибок при подключении.

Экспертное заключение

С инженерной точки зрения, Brahma TD2LTCSF соответствует типовым требованиям к модулю розжига для горелочных установок с непрерывным режимом работы. Модель целесообразна для задач, где важна стабильность искрового разряда, возможность двухточечного подключения и долговременная эксплуатация при стандартных условиях окружающей среды. Требования по защите от пыли и влаги диктуют установку в защищенных от агрессии средах и учёт теплового рассеяния 30 Вт при проектировании шкафов управления.
