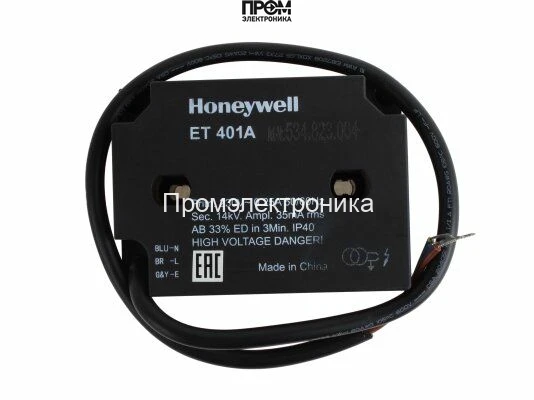

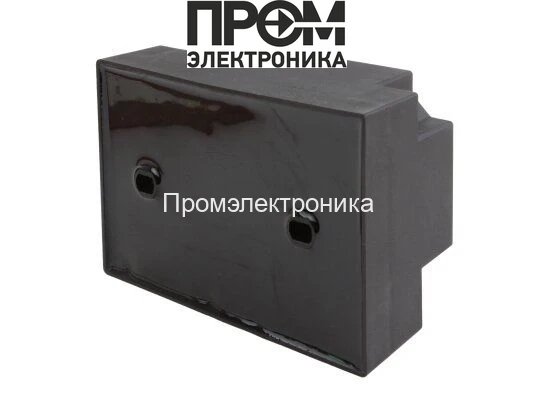

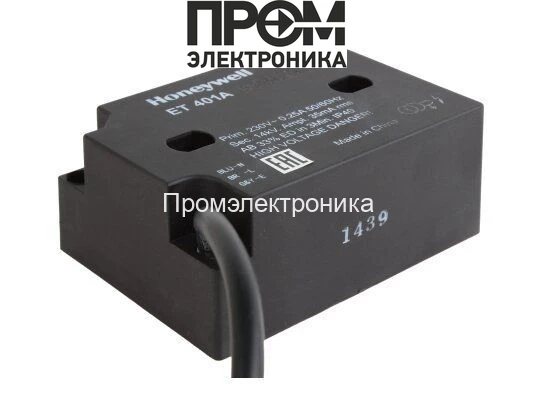

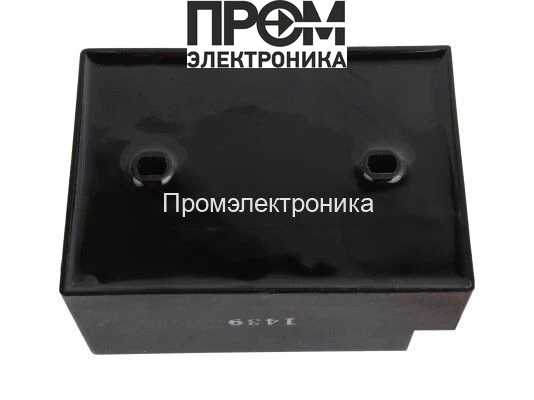

Трансформатор розжига Honeywell ET401A

Трансформатор розжига Honeywell ET401A — назначение и применение

Трансформатор розжига Honeywell ET401A — специализированный силовой модуль класса трансформаторов поджига для промышленных горелочных установок и котлов центрального отопления. Это устройство среднего класса по мощности и энергохарактеристикам, предназначенное для формирования высокого напряжения импульсного поджига при стандартном сетевом питании 230 В. Применяется в технологических схемах автоматизированного контроля пламени, в системах запальников и модулях розжига горелок с требованием к стабильному высоковольтному искровому разряду.

Конструктивные особенности и принцип работы

Конструкция основана на классической схеме повышающего трансформатора с ферритовым или стальным сердечником и многослойной обмоткой высокого напряжения, изолированной лакофарфоровыми композициями. Входная обмотка рассчитана на номинальное напряжение сети 230 В и снабжена средствами подавления электромагнитных помех (RCфильтры, подавители помех на входе), что снижает влияние импульсных пертурбаций на систему управления.

Повышающая обмотка формирует выходное постоянное/импульсное напряжение поджига 14 кВ. Для получения необходимого тока поджига используются многослойные витки с контролем распределения потенциала и межвитковой изоляцией, что минимизирует риск частичных разрядов внутри обмотки. Трансформатор рассчитан на ток вторичной цепи 35 мА при коротких импульсах поджига и постоянный ток обмотки первичной части 0,25 А. Внутренняя конструкция обеспечивает рабочий коэффициент нагрузки ED (duty cycle) 33%, что определяет допустимый режим повторяемого поджига и температурное ограничение для непрерывной эксплуатации.

За счет конструктивных мер по отводу тепла (термостойкие материалы, контактные площадки для установки в корпусе горелки) достигается эксплуатационная устойчивость при стандартных промышленных циклах розжига. Класс пылевлагозащиты IP40 указывает на защиту от крупных твёрдых частиц; устройство не предназначено для прямого контакта с влагой, но годится для применения в нерезкоагрессивных промышленных помещениях.

Ключевые технические характеристики

• Напряжение поджига 14 кВ: обеспечивает формирование устойчивого искрового промежутка с запасом по напряжению для компенсации уменьшения пробивного напряжения в условиях загрязнения электродов и понижения давления топлива.
• Ток поджига 35 мА: достаточен для уверенного воспламенения смесей низкой калорийности и для создания стабильного плазменного канала без чрезмерного износа электродов.
• Сила тока первичной обмотки 0,25 А: минимизирует нагрузку на сеть управления и совместима с типовыми входными цепями автоматов и блоков управления горением.
• Рабочее напряжение питания 230 В, 50/60 Гц: совместимость с международными электросетями упрощает интеграцию в локальные инженерные сети без преобразования.
• Коэффициент работы ED 33%: указывает на допустимый режим повторного включения; при непрерывном цикле работы требуется обеспечение теплового баланса и интервалов охлаждения согласно спецификации.
• Класс защиты IP40: обеспечивает механическую защиту от предметов >1 мм; рекомендуется установка в вентилируемых отсеках, исключающих прямое попадание брызг и конденсата.

Сценарии эксплуатации и преимущества

Как работает в реальном применении: при подаче сетевого напряжения блок управления формирует управляющие импульсы, которые проходят через первичную обмотку трансформатора; на вторичной стороне генерируются одиночные или серийные высоковольтные импульсы до 14 кВ, создающие искровой разряд в камере горения. Такой режим применим как для холодного старта, так и для повторного розжига после короткого прерывания подачи топлива.

Для чего нужен: стабилизировать процесс воспламенения топлива в автоматических горелках, обеспечивать повторяемость розжига при изменении характеристик смеси, снижать вероятность пропусков поджига и ускорять переход к устойчивому режиму горения.

• Инженерная предсказуемость: параметры обмоток и ED дают четкие границы эксплуатации и позволяют рассчитать тепловую загрузку.
• Совместимость с типовыми блоками управления: стандартные уровни тока и напряжения упрощают интеграцию.
• Защита от помех: встроенные меры снижают риск ложных срабатываний в шумных электросетях.
• Обслуживаемость: модульная конструкция облегчает замену и диагностику с использованием стандартных методик тестирования изоляции и измерения бод-импеданса.

Экспертное заключение

Honeywell ET401A подходит для систем автоматического розжига горелок средней мощности с периодическими циклами включения. Модель рассчитана на режимы с повторяемыми импульсами поджига до 14 кВ и допустимой тепловой нагрузкой, определяемой ED 33%. Рекомендуется для интеграции в промышленные котельные и технологические установки при условии размещения в защищенных от конденсата отсеках и соблюдения интервалов охлаждения. Для приложений с более высокой частотой розжига или повышенной влажностью следует рассматривать трансформаторы с более высоким ED и классом защиты IP.
