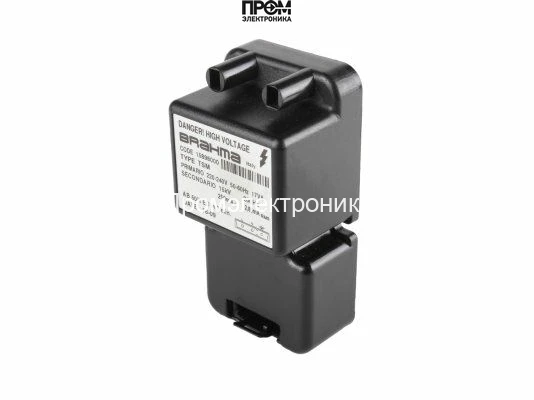

Трансформатор розжига Brahma TSM 15898000

Трансформатор розжига Brahma TSM 15898000 — назначение и область применения

Трансформатор розжига Brahma TSM 15898000 — электрический узел класса поджиговых трансформаторов для отопительных горелок и котельной автоматики. Предназначен для формирования высоковольтного импульса, обеспечивающего воспламенение горючего в камере сгорания посредством искрового разряда. Класс применения — модуль поджига для промышленных и бытовых систем отопления, совместимый с типовой горелочной электроникой и штекерными интерфейсами.

Конструктивные особенности и принцип работы

Устройство реализовано как трансформатор с высокочастотным электронным генератором на входе, который преобразует сетевое напряжение 220–240 В в импульсное высокое напряжение порядка 15 кВ. Принцип работы основан на накачке первичной обмотки импульсного источника питания с последующей резонансной или коммутационной передачей энергии на вторичную обмотку, формирующую короткий высоковольтный импульс для пробоя межэлектродного зазора.

Электрическая схема учитывает следующие инженерные решения: ограничение энергии импульса и тока вторичной цепи для обеспечения безопасности контактов и электродов; использование диэлектрических материалов и корпуса из пластика для изоляции и защиты от механических воздействий; применение штекерных разъемов для унифицированного подключения к платам горелочной автоматики. Коммутация реализована с учётом рабочего цикла ED 50 %, что налагает требования к теплоотводу и режимам повторения импульсов.

Физика процесса: при приложении высоковольтного импульса поле около электродов превышает пробивное напряжение газовой смеси в камере, в результате возникает инициирующая искра. Энергетика искры определяется произведением напряжения 15 кВ и тока поджига 2.85 мА, что задаёт пик мощности разряда и длительность, достаточную для надёжного воспламенения топлива на типовых условиях подачи воздуха и топлива.

Ключевые технические характеристики

• Напряжение поджига 15 кВ: обеспечивает превышение пробивного поля в межэлектродном зазоре при типичных размерах электродов и давлении в камере; влияет на запас по пробою при загрязнении и износе электродов.
• Ток поджига 2.85 мА: ограничивает энергию искры, снижая риск повреждения электродов и минимизируя перенапряжения на электронной плате горелки.
• Потребляемая мощность 17 ВА: определяет нагрузку на сеть и плату управления; критична при расчёте предохранителей и трансформаторов питания в шкафу управления.
• Частота 50/60 Гц: совместимость с сетями разных стандартов позволяет использовать модуль в мобильных и стационарных установках без дополнительной конвертации.
• Рабочий цикл ED 50 %: указывает допустимую среднюю нагрузку по времени; важен при циклической работе горелки с частыми попытками розжига.
• Класс пылевлагозащиты IP00: требует установки в защищённом отсеке; нельзя эксплуатировать без дополнительной механической защиты и учета климатических условий.
• Габариты 4.2×8.3×3.3 см, вес 0.14 кг: компактность упрощает интеграцию в ограниченные монтажные ниши и уменьшает инерцию теплового режима.
• Штекерные разъёмы: упрощают замену и обслуживание, снижают вероятность ошибок при подключении и позволяют стандартизировать интерфейс с платой управления.

Сценарии эксплуатации и преимущества

Как работает в типовой системе: при подаче команды на розжиг управляющая плата формирует питание трансформатора; генератор на входе переводит сетевую синусоиду в импульсный режим; вторичная обмотка формирует высоковольтный разряд, искра воспламеняет смесь; система контролирует наличие пламени и при отсутствии — ограничивает число попыток в соответствии с алгоритмом безопасности.

• Интеграция с автомикой горелки: совместимость по питающей сети и механическим интерфейсам ускоряет монтаж.
• Обеспечение воспламенения при типовых загрязнениях: запас по напряжению 15 кВ позволяет компенсировать износ электродов и незначительное загрязнение каналов.
• Ограниченная энергичность искры: уменьшает износ контактов и теплообразование в узле поджига.
• Компактность и масса: упрощают укладку в блоки управления с ограниченным пространством.

Экспертное заключение

Модель ориентирована на применение в сборных и стационарных системах отопления с типовой горелочной электроникой. Подходит для задач, где требуются стандартизированный высоковольтный импульс 15 кВ при ограниченном энергопотреблении (17 ВА) и контролируемом токе разряда (2.85 мА). Требует монтажа в защищённом отсеке из‑за класса защиты IP00 и соблюдения ограничения рабочего цикла ED 50 %. Для сценариев с частыми повторными поджигами или агрессивной средой следует предусмотреть дополнительные меры теплоотвода и защиту корпуса.
