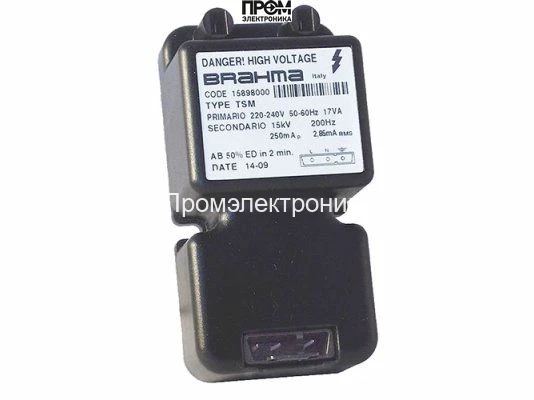

Трансформатор поджига Brahma TSM

Трансформатор поджига Brahma TSM — техническое наименование и назначение

Трансформатор поджига Brahma TSM — специализированный высоковольтный модуль для систем электрического воспламенения в отопительных и промышленных горелках. Отнесён к классу искровых трансформаторов/генераторов поджига и предназначен для формирования стабильного импульсного разряда, обеспечивающего надежное воспламенение топлива. Основная функция — преобразование сетевого напряжения в высокое напряжение для образования искрового промежутка в камере сгорания или пилот-горелке.

Конструктивные особенности и принцип работы

Устройство основано на высокочастотном электронном генераторе, реализованном в компактном корпусе из термостойкого пластика. Входной канал принимает сеть 220–240 В переменного тока; внутри реализована схема понижающего/повышающего преобразователя с фазовой синхронизацией и ограничением тока для обеспечения заданной мощности и защитного режима. Выходной каскад формирует импульсы высокого напряжения с номиналом 2×7.5 кВ на каждом выходе (эквивалентно ≈15 кВ суммарно при конфигурации с последовательным включением) и обеспечивает ток разряда до 250 мА.

Принцип образования искры — накопление энергии в первичной обмотке и выброс её в высоковольтную вторичную обмотку через высокоимпедансный трансформатор/импульсный преобразователь. Импульсный режим снижает тепловую нагрузку при коротких циклах поджига. Ограничение средней мощности до 17 Вт и рабочий цикл ED(50%) определяют допустимую длительность включений: устройство рассчитано на короткие импульсы поджига с последующим периодом остывания, что важно при многократных стартах горелки.

Корпус и изоляция выполнены с учётом требований по диэлектрической прочности; применены штекерные разъёмы для быстрого подключения и минимизации паразитных переходных сопротивлений. Электромагнитная совместимость обеспечена фильтрами входного питания и экранированием высоковольтной секции, что снижает уровень помех в системах управления бойлерами.

Ключевые технические характеристики

• Напряжение поджига 2×7.5 кВ (≈15 кВ): обеспечивает достаточную потенциал-разность для пробоя газа/воздуха в типичных зазорах пилот-горелок; влияет на надёжность воспламенения при низком избыточном давлении.
• Ток поджига 250 мА: обеспечивает энергетику импульса, достаточную для формирования устойчивой плазменной проводимости; выше ток — быстрее пробой, но выше тепловая нагрузка на электрод.
• Мощность 17 Вт: ограничивает суммарную энергию в режиме непрерывной работы; предписывает использование в импульсном режиме с периодами отдыха для предотвращения перегрева.
• Продолжительность работы ED 50%: указывает допустимый коэффициент нагрузки (работа/цикл), что критично при расчёте термических режимов и выборе последовательности пусков в системах с частыми включениями.
• Входное питание 220–240 В: совместимость с питающими сетями котельных и промышленного оборудования без дополнительных преобразователей; важно учитывать качество питания и предусмотреть фильтрацию для стабильной работы ЭПУ.
• Штекерные разъёмы и пластиковый корпус: упрощают монтаж и обслуживание; пластиковый корпус уменьшает массу и улучшает электроизоляцию, но требует контроля температуры в замкнутых шкафах.

Сценарии эксплуатации и преимущества

Как работает в реальных условиях: при старте котла управляющий контроллер даёт команду на трансформатор поджига; трансформатор вырабатывает серию высоковольтных импульсов, искра формируется между электродами пилота; после устойчивого горения импульсы прекращаются и система переходит в рабочий режим. Для чего нужен — обеспечивает контролируемый и повторяемый запуск горелки при различных условиях воздушно-топливной смеси и давления.

• Надёжный поджиг при пониженном давлении топлива: высокая амплитуда импульса компенсирует ухудшение условий образования пламени.
• Совместимость с автоматикой котельных: стандартные сигналы управления и штекерные соединения упрощают интеграцию.
• Защита от перегрузок и перегрева: эксплуатационный ED 50% продлевает срок службы при частых циклах.
• Минимизация помех: встроенные фильтры и экранирование снижают влияние на измерительные и управляющие цепи.
• Обслуживание: модульная конструкция и унифицированные разъёмы ускоряют замену и диагностику в полевых условиях.

Экспертное заключение

Трансформатор поджига Brahma TSM ориентирован на задачи периодического импульсного воспламенения в отопительном и промышленном оборудовании с умеренной частотой включений. Технические параметры — 2×7.5 кВ, 250 мА, 17 Вт, ED 50% — определяют область применения: пилотные и основной поджиг при стандартных параметрах подачи топлива и в системах с требованием к электромагнитной совместимости. При проектировании систем следует учитывать необходимость теплоотвода в замкнутых шкафах и предусмотреть соответствующую защиту цепей питания.
