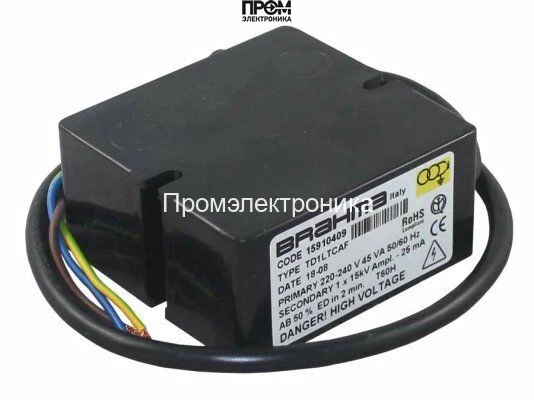

Трансформатор розжига Riello TD1LTCAF 15910409

Трансформатор розжига Riello TD1LTCAF 15910409 — высоковольтный модуль поджига для газовых и жидкотопливных горелок

Техническая сущность устройства — высоковольтный трансформатор поджига класса малой мощности с интегрированным фильтром электромагнитной совместимости. Продукт предназначен для генерации импульсного высокого напряжения 15 кВ и формирования токовой траектории поджига рабочей смеси в камерах с принудительной тягой. Эксплуатационная область охватывает стационарные отопительные и технологические горелочные агрегаты как бытового, так и промышленного уровня.

Конструктивные особенности и принцип работы

Ключевым элементом является трансформатор на ферритовом магнитопроводе, оптимизированный для импульсного режима работы. Ферритное ядро уменьшает потери на вихревые токи и обеспечивает стабильность индукционной составляющей при частотах сети 50/60 Гц. Первичная обмотка рассчитана на питание от сети 220–240 В, вторичная — на формирование пикового напряжения до 15 кВ при импульсном токе порядка 25 мА. Такое соотношение напряжения и тока характерно для систем, где требуется пробой воздушного зазора между электродом и электродом сопла для инициирования искрового разряда.

Встроенный EMC‑фильтр реализован как пассивная LC‑сеть с элементами подавления высокого спектра помех, расположенная во входной цепи питания. Это снижает амплитуду гармоник и импульсных выбросов, предотвращая наводки на соседние узлы автоматики и датчики. Покрытие обмоток эпоксидной смолой повышает механическую и тепловую стойкость, а защита от короткого замыкания реализована через конструктивное ограничение рабочего цикла (ED 50%) и внутренние тепловые/токовые ограничения, типичные для модулей поджига.

Корпус из ударопрочного пластика с классом защиты IP00 не предполагает внешней защиты от пыли и влаги, следовательно монтаж в агрессивной среде требует дополнительной инкапсуляции или размещения в защищённом отсеке. Односторонний высоковольтный вывод и штекер Ø4 мм упрощают интеграцию в существующую проводку горелки и обеспечивают стандартизированное подключение высоковольтного кабеля.

Ключевые технические характеристики

• Напряжение поджига 15 кВ: обеспечивает достаточный потенциал для формирования искрового промежутка и воспламенения газовоздушной смеси при нормальных расстояниях электродов, снижая вероятность пропусков розжига при загрязнении электродов.
• Ток поджига 25 мА: ограничивает энергию разряда, уменьшая тепловую нагрузку на электроды и продлевая срок их службы при циклическом розжиге.
• Потребляемая мощность 45 ВА: определяет нагрузку на силовую сеть и требования к предохранительной аппаратуре; при проектировании питания рекомендуется учитывать пусковые всплески и суммарную нагрузку системы управления.
• Продолжительность работы ED 50%: указывает допустимое соотношение времени включения/выключения — критический параметр для цикличных режимов, требующий ротации режимов или обеспечения холодного периода для предотвращения перегрева.
• Ферритное ядро и смоляное покрытие: снижают потери и повышают сопротивляемость к механическим и термическим циклам, что важно при частых включениях.
• Интегрированный EMC‑фильтр (соответствие 2004/108/EC): уменьшает помехи в цепях управления и позволяет избежать дополнительной внешней фильтрации в большинстве применений.
• Крепление M4/M5 и монтаж в любом положении: упрощают монтажную интеграцию в ограниченных пространствах и на разнообразных конструктивных платформах горелок.
• Диапазон рабочих температур −10…+60 °C: определяет условия эксплуатации и требования к размещению в тепловых камерах или помещениях с контролируемым климатом.

Сценарии эксплуатации и преимущества

Типичные сценарии применения включают модули поджига в бытовых и промышленных горелках, установках котельных, технологических печах с принудительной тягой, где требуется компактный и сертифицированный по EMC источник высокого напряжения. Устройство предназначено для установки внутри горелочного отсека или в смежном шкафу управления с учетом защиты от влаги и пыли.

• Интеграция в существующие системы: стандартизированные коннекторы и размеры позволяют быстро заменить аналоги без доработки проводки.
• Снижение помех: встроенный фильтр уменьшает вероятность ложных срабатываний блока управления и датчиков пламени.
• Управляемая импульсная энергия: параметры вторичной обмотки и ED‑рейтинг оптимизированы для циклического розжига с ограничением тепловой нагрузки.
• Простота монтажа: универсальные крепления и возможность монтажа в любом положении ускоряют обслуживание и минимизируют время простоя.

Экспертное заключение

Riello TD1LTCAF 15910409 представляет собой инженерно типовой модуль поджига с акцентом на электромагнитную совместимость и эксплуатационную надёжность в импульсных режимах. Модель подходит для систем с циклическим розжигом и умеренными термическими требованиями, где критичны стабильность искрового разряда, гальваническая совместимость и ограничение энергии разряда. Для эксплуатации в запылённых или влажных условиях требуется дополнительная защита корпуса или установка в герметичный отсек.
