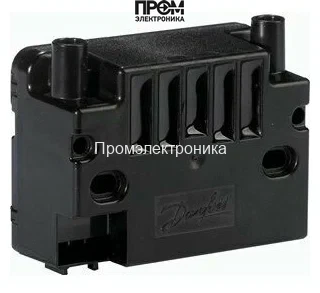

Трансформатор розжига Danfoss EBI4 1P 052F4240

Трансформатор розжига Danfoss EBI4 1P 052F4240 — техническое назначение

Данный модуль является промышленным высоковольтным трансформатором розжига для систем газового горения класса модульных и стационарных горелочных установок. Предназначен для формирования искрового импульса, необходимого для инициирования горения топлива в камерах сгорания, пироагрегатах и котельных блоках. Применяется в цепях поджига, где требуется прерывистая работа с ED 33% и электрическое питание сети 230 В, 50/60 Гц.

Конструктивные особенности и принцип работы

Устройство реализует принцип повышающего преобразования сетевого напряжения до уровня, обеспечивающего электрический пробой зазора на запальном электроде. В основе — электронная схема частотного преобразования и трансформатор с высокой диэлектрической прочностью. Сетевой вход принимает 230 В, блок управления формирует высоковольтные импульсы путем переключения первичных обмоток на повышенной частоте, что снижает габариты магнитопровода и повышает стабильность напряжения на выходе.

Высоковольтный выход формирует до 12 кВ пикового напряжения при токе поджига порядка 40 мА. Конструкция рассчитана на один высоковольтный вывод, совместимый с кабелями поджига через штекерные соединения диаметром 4 мм. Изоляция секций выполнена с учетом требований к пробивному напряжению и температурной стабильности; применены материалы с повышенной термостойкостью и стойкостью к частичным разрядам.

Для безопасности и долговечности предусмотрены: элементарная защита от короткого замыкания, тепловой и электрический предохранительный расчет обмоток, электроизоляционные барьеры, а также уровень пылевлагозащиты IP40. Корпус из жаростойкого пластика обеспечивает механическую фиксацию и термоизоляцию магнитопровода; монтажная геометрия включает фланцевые отверстия для фиксации в монтажной нише.

Ключевые технические характеристики

• Выходное напряжение 12 кВ: обеспечивает уверенный пробой зазора в стандартных системах розжига при заземлённой камере; критично для стабильности поджига при изменчивых условиях топлива и давления.
• Ток поджига 40 мА: определяет энергию искры и скорость воспламенения смеси; значение оптимизировано для баланса между износом электродов и надёжностью розжига.
• Потребляемая мощность 60 ВА: задаёт требования к источнику питания и предохранительной коммутации; влияет на тепловую нагрузку и выбор автоматических выключателей в цепи управления.
• Режим работы ED 33% / 3 минуты: указывает на допустимый цикл включения/отключения — обеспечивает холодный резерв и ограничивает нагрев трансформатора, критично при повторных попытках поджига.
• Питание 230 В, 50/60 Гц: совместимость с промышленными сетями без дополнительной адаптации; двухчастотная схема позволяет применять устройство в регионах с разной сетевой частотой.
• Класс защиты IP40: ограничивает попадание твердых частиц диаметром более 1 мм; необходимо предусмотреть дополнительную защиту при установке в запылённой или влажной среде.
• Вес 0.24 кг и компактные габариты: уменьшают инерцию монтажа и облегчают интеграцию в ограниченные пространства шкафов управления.

Сценарии эксплуатации и преимущества

Для чего нужен этот трансформатор: решение предназначено для инициации стабильного поджига в котельных агрегатах, технологических печах и горелочных модулях на газовом топливе. Как работает в реальном цикле: при команде блока управления подаётся питание 230 В, электронный преобразователь формирует высоковольтные импульсы, искра возникает между электродом и массой, смесь воспламеняется; в случае отсутствия розжига схема выдерживает заданный ED и повторяет попытки без перегрева.

• Интеграция в модульные панели управления с минимальной доработкой.
• Стабильный искровой разряд при изменении параметров газа и давления.
• Компактность и малый вес упрощают монтаж в шкафах автоматики.
• Соответствие промышленным стандартам по изоляции и защите от короткого замыкания.

Экспертное заключение

Трансформатор Danfoss EBI4 1P 052F4240 целесообразен для систем с прерывистым циклом розжига, где требуются 12 кВ при допустимом токе розжига 40 мА и цикле ED 33%. Подходит для интеграции в промышленные горелки и котельные установки при условии соблюдения ограничений по окружающей среде (IP40). При необходимости непрерывного режима или повышенной защиты следует выбирать модификации с иным классом защиты и тепловым расчётом.
