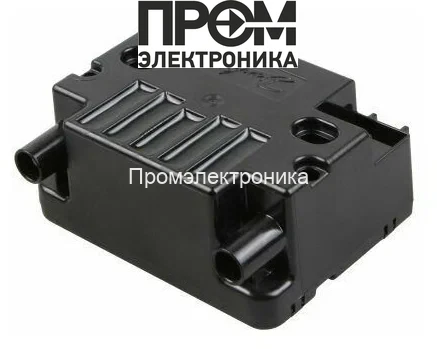

Трансформатор розжига Danfoss EBI4 1P 052F4050

Трансформатор розжига Danfoss EBI4 1P 052F4050 — назначение и область применения

Трансформатор розжига Danfoss EBI4 1P 052F4050 — специализированный высоковольтный трансформатор для формирования искрового или коронного разряда в горелочных устройствах и пневматически-управляемых системах розжига. Класс изделия — электротехнический компонент для систем отопления и промышленного поджига, применяемый в автономных и стационарных горелках, модулях контроля пламени и сервисных агрегатах. Основная функция — обеспечение стабильного импульсного высоковольтного напряжения для инициации воспламенения рабочей топливно-воздушной смеси.

Конструктивные особенности и принцип работы

По конструкции трансформатор представляет собой повышающий трансформатор с обмотками первичной и вторичной, намотанными на ферритовый или силуминовый магнитопровод, с акцентом на минимизацию паразитных емкостей и утечек при напряжениях порядка десятков киловольт. На входе применяется стандартное сетевое питание 230 В, первичная обмотка рассчитана на рабочий ток 0.25 А, вторичная выполняет формирование импульса порядка 12 кВ при номинальном токе поджига 40 мА.

Принцип действия основан на классическом трансформаторном преобразовании: при подаче переменного тока на первичную обмотку магнитный поток в сердечнике индуцирует более высокое ЭДС во вторичной обмотке за счёт увеличенного числа витков. Для обеспечения безопасности и устойчивости импульсов применяются изолирующие прокладки, высокая наведённая прочность изоляции и конструкционные меры по подавлению переходных перенапряжений. В реальных устройствах ток поджига ограничивается как внутренним сопротивлением вторичной цепи, так и светоэлектрическими/газовыми свойствами искрового промежутка; это предотвращает перегрев и разрушение изоляции. Важный параметр — коэффициент трансформации и индуктивность рассеяния: они определяют скорость нарастания и амплитуду импульса, что критично для воспламенения в условиях низкого давления или при обогащённой смеси.

Ключевые технические характеристики

• Мощность 90 Вт: обеспечивает тепловую и электрическую устойчивость при циклической работе; влияет на допустимую длительность включения и перегрузочную способность.
• Напряжение поджига 12 кВ: достаточное для пробоя типового искрового промежутка в горелках; обеспечивает образование устойчивой искры при диапазоне давления газа и состава смеси.
• Ток поджига 40 мА: определяет энергию импульса и его способность сформировать воспламеняющий разряд без преждевременного пробоя изоляции.
• Номинальный входной ток 0.25 А при 230 В: указывает на электрические требования к сети и предохранительной аппаратуре; важно при подборе автоматов и предохранителей.
• Продолжительность работы ED 33%: указывает на рабочий цикл (скважность); при длительной работе требуется охлаждение и соблюдение интервалов для предотвращения перегрева.
• Габариты 8.2×4.4×7.2 см и вес 0.17 кг: компактность облегчает интеграцию в ограниченном монтажном пространстве и уменьшает инерцию теплового режима.

Сценарии эксплуатации и преимущества

Технические сценарии включают: обслуживание бытовых и промышленных газовых горелок, модули розжига в котельных установках, замена штатных трансформаторов в контроллерах пламени, применение в испытательных стендах для проверки устойчивости искрового розжига. Трансформатор подходит для систем с периодическим циклом включения/выключения и для интеграции в автоматику с контролем пламени.

• Высокая энергетическая плотность импульса: позволяет надежно инициировать поджиг при нестабильных условиях смеси.
• Компактная механика: упрощает монтаж в ограниченных ниши горелочных модулей.
• Стандартное питание 230 В: совместимость с промышленными и бытовыми сетями без дополнительных преобразователей.
• Соответствие сериям Danfoss EBI: облегчает подбор запчастей и совместимость с контроллерами этой линейки.

Экспертное заключение

По совокупности параметров Danfoss EBI4 1P 052F4050 представляет собой типовой высоковольтный трансформатор поджига для систем отопления с циклической нагрузкой до указанного коэффициента ED. Рекомендуется для задач, где критичны стабильность импульса, ограниченная масса и габарит, а также совместимость с контроллерами серии Danfoss. Для интенсивных непрерывных режимов следует учитывать ED 33% и предусмотреть соответствующее тепловое управление.
