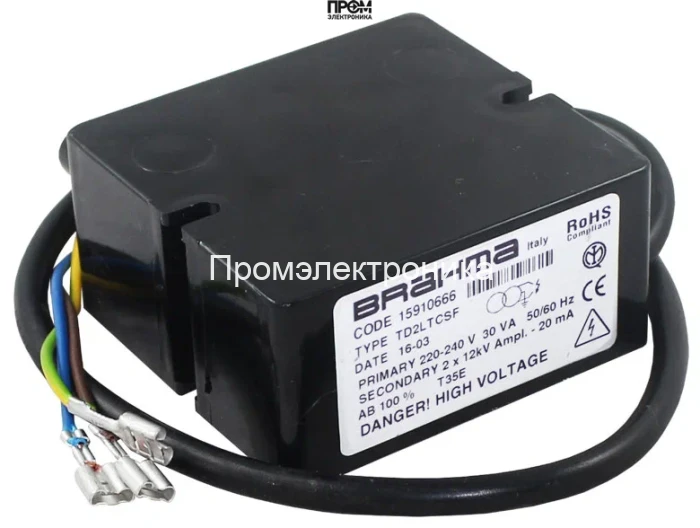

Трансформатор розжига Brahma TD2LTCSF 15910666

Трансформатор розжига Brahma TD2LTCSF 15910666 — высоковольтное устройство поджига для промышленных и коммерческих горелочных систем

Это компактный высоковольтный трансформатор розжига класса поджигательных модулей, предназначенный для интеграции в горелки с принудительной тягой на газовом, дизельном и мазутном топливе. Основная функция — формирование стабильного высоковольтного импульса 12 кВ для ионизации и инициирования пламени в камере сгорания при различном режиме работы.

Конструктивные особенности и принцип работы

Устройство основано на схеме с встроенным высокочастотным генератором и трансформаторной обмоткой, выполненной с учётом минимизации утечек и паразитных ёмкостей. Входное питание 50/60 Гц проходит через узел согласования и фильтрацию, после чего ступень высокого напряжения формирует импульсы порядка 12 кВ при токе поджига ~20 мА. Такая конфигурация обеспечивает концентрацию энергии в коротком фронте импульса и уменьшение теплопотерь в первичной цепи.

В конструкции применена заливка компонентов эпоксидной смолой для увеличения диэлектрической прочности и устойчивости к температурным циклам. Наличие противопомехового фильтра снижает спектр излучаемых электромагнитных помех и уменьшает вероятность ложных срабатываний чувствительной автоматики. Защита от перенапряжений реализована на входе питания, что повышает стойкость к скачкам сетевого напряжения.

Как работает: при подаче питания первичная обмотка трансформатора возбуждается через коммутационный узел генератора высокого напряжения; вторичная обмотка формирует импульс 12 кВ, передаваемый на электроды поджига через штекерные разъёмы 4 мм. Параметры импульса и длительность серии задают режим инициации горения в зависимости от типа топлива и давления в камере.

Ключевые технические характеристики

• Напряжение поджига 12 кВ: обеспечивает достаточный потенциал для пробоя межэлектродного зазора и инициирования стабильной искры в разнообразных горелочных конфигурациях.
• Ток поджига 20 мА: сбалансированное значение, позволяющее получить энергию искрового разряда без избыточной нагрузки на систему питания и электронику управления.
• Потребляемая мощность 30 ВА: определяет нагрузку на питающую сеть и влияет на выбор предохранителей и проводки при монтаже; низкое энергопотребление снижает тепловыделение в корпусе.
• Продолжительность работы ED 100%: рассчитан на непрерывный цикл эксплуатации, что важно для промышленных установок с длительным режимом работы без интервалов.
• Класс пылевлагозащиты IP00: отсутствие герметизации указывает на необходимость размещения в защищённой от загрязнений и влаги зоне или в отдельном корпусе с соответствующей степенью защиты.
• Частота 50/60 Гц: совместимость с сетями разных стандартов упрощает интеграцию в международные установки.
• Габариты 8.6x7.3x3.5 см и вес 0.36 кг: компактность облегчает установку в ограниченных пространствах и уменьшает механические нагрузки на крепления.
• Штекерные разъёмы 4 мм и длина кабеля питания 560 мм: стандартизированные подключения упрощают монтаж и замену при сервисе.

Сценарии эксплуатации и преимущества

Трансформатор применяется в модулях розжига промышленного и коммунального назначения: котлы отопления, промышленное термическое оборудование, пропорциональные и модулируемые горелки с автоматикой. Подходит для систем с постоянной эксплуатацией и частыми циклическими включениями.

• Непрерывная эксплуатация: ED 100% даёт возможность работы в режимах длительного горения без перегрева.
• Снижение помех на систему управления: встроенный фильтр уменьшает влияние на цепи контроля и автоматику.
• Устойчивость к перепадам: встроенная защита от скачков напряжения предотвращает преждевременный выход из строя при нестабильной сети.
• Простота монтажа: стандартизованные штекеры и компактные габариты сокращают время установки и замен.
• Тепловая и диэлектрическая стабильность: заливка смолой повышает стойкость к вибрациям и температурным перепадам.

Экспертное заключение

Модель Brahma TD2LTCSF 15910666 пригодна для интеграции в системы поджига, где требуется устойчивый высоковольтный импульс при ограниченных габаритах и умеренном энергопотреблении. По техническим параметрам подходит для установок с постоянной нагрузкой и автоматикой, при условии размещения в защищённой от влаги среде. Для систем с повышенными требованиями по пылевлагозащите рекомендуется дополнительный наружный корпус и соблюдение правил экранирования кабелей поджига.
