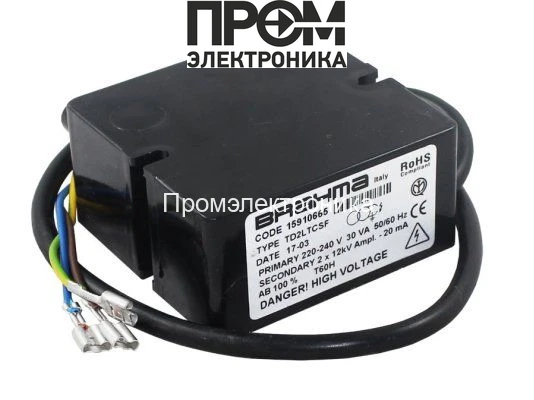

Трансформатор розжига Brahma TD2LTCSF 15910665

Трансформатор розжига Brahma TD2LTCSF 15910665 — назначение и область применения

Данный компонент представляет собой высоковольтный трансформатор розжига серии TD2LTCSF, предназначенный для формирования импульсного или постоянного высокого напряжения порядка 12кВ для инициации электрического разряда в камерах поджига горелочных устройств. Класс изделия — специализированный силовой трансформатор для систем горения и автоматизации котлов, промышленных горелок и пневматических поджигателей. Основная функция — обеспечение стабильного и повторяемого электрического пробоя между электродами при питающем напряжении сети 220–240В.

Конструктивные особенности и принцип работы

Внутренняя компоновка основана на классической двухобмоточной схеме со специализированным сердечником и изоляцией, рассчитанной на пробой при уровнях до 12кВ. Первичная обмотка рассчитана на сетевой ток при мощности 30ВА, что ограничивает энергию импульса и обеспечивает соответствие электрической безопасности при длительной работе. Вторичная обмотка выполнена с повышенным числом витков и межвитковой изоляцией, оптимизированной для частот 50Гц/60Гц, что минимизирует интерференцию и поверхностные утечки.

Рабочий режим — непрерывный (ED 100%), что означает конструктивную реализацию теплового баланса: материал сердечника и компоновка обмоток обеспечивают рассеивание потерь при номинальной нагрузке без превышения допустимых температур стабильно в длительном цикле. Диаметр штекерных разъемов 4мм и длина питающего кабеля 560мм влияют на распределение электрического поля вблизи выводов; конструкция учитывает паразитную емкость и индуктивность подключаемой проводки для предотвращения преждевременных самоподжогов и искрения вне рабочей области.

Ключевые технические характеристики

• Выходное напряжение 12кВ: обеспечивает необходимую напряженность поля для электрического пробоя в газовой среде при стандартных зазорах электродов; высокая величина напряжения сокращает требуемый зазор и повышает вероятность воспламенения при низкой плотности топлива.
• Потребляемая мощность 30ВА: определяет доступную энергию импульса и тепловые потери; ограничение мощности снижает стресс на изоляцию и продлевает срок службы при ED100%.
• Ток поджига 20мА: задаёт рабочий ток вторичной цепи, который определяет скорость формирования плазмы и устойчивость искрового разряда; величина тока балансирует между эффективностью поджига и минимизацией эрозии электродов.
• Сетевой диапазон 220–240В, 50/60Гц: гибкость по частоте позволяет применять трансформатор в сетях с разной частотой без перенастройки, а расчёт на стандартное напряжение упрощает интеграцию в существующие схемы питания.
• Класс защиты IP00: отсутствие герметизации указывает на требование установки в защищённых от пыли и влаги отсеках; при эксплуатации в агрессивной среде необходима дополнительная оболочка или корпус.
• Габариты 7.2×4.2×4.47см и масса 0.16кг: компактность облегчает монтаж в ограниченном пространстве горелочных модулей и снижает инерцию теплового режима.

Сценарии эксплуатации и преимущества

Типичные сценарии: интеграция в платы управления горелками коммерческих и промышленных котлов, замена модулей поджига при сервисном обслуживании, использование в системах с автоматическим повторным поджигом. При использовании в стационарных установках важна вентиляция отсека и соблюдение минимальных зазоров для вывода высоковольтных проводников.

• Стабильные воспламенения: за счёт соотношения напряжения и тока обеспечивается частый успешный поджиг при стандартных зазорах электродов.
• Длительная работа ED100%: подходит для систем с частыми циклами поджига или длительными периодами эксплуатации без охлаждения.
• Универсальность по частоте: совместимость с 50/60Гц упрощает применение в разных региональных сетях.
• Компактность и низкая масса: облегчает замену и уменьшает требования к площади монтажа.

Экспертное заключение

Модель предназначена для задач стабильной генерации высокого напряжения малой энергии в цепях поджига горелок при номинале 12кВ/20мА, применима в защищённых от внешних факторов отсеках управления котлами и горелками. Подходит для непрерывных рабочих циклов и систем с повторным автоматическим поджигом при соблюдении монтажных требований по изоляции и вентилированию. При эксплуатации в агрессивной среде требуется внешняя защита ввиду класса IP00. Технические параметры и размеры соответствуют типовым требованиям сервисных модулей и облегчают интеграцию в существующие блоки управления.
