Трансформатор розжига Brahma TD2LTCS 15911303

Трансформатор розжига Brahma TD2LTCS 15911303 — техническое наименование и назначение

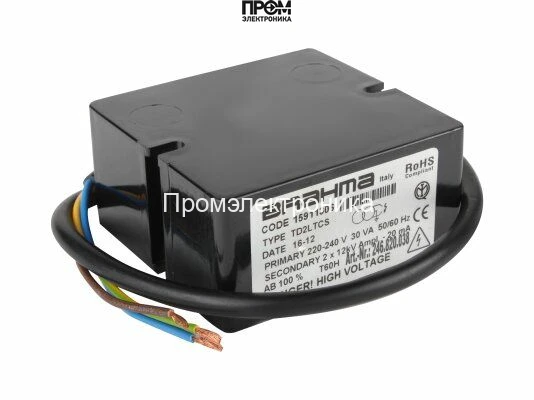

Трансформатор розжига Brahma TD2LTCS 15911303 — это компактный высоковольтный модуль класса источников искрового поджига, предназначенный для инициирования воспламенения горючих смесей в горелочных агрегатах бытовых и промышленных котлов, дизельных и мазутных горелок. Основная функция устройства — формирование стабильного высоковольтного импульса для создания искрового разряда между электродами поджига при подключении к сети 230 В.

Конструктивные особенности и принцип работы

Конструкция основана на понижающе-повышающей топологии с трансформаторным преобразованием сетевого напряжения в импульсы порядка 12 кВ. На входе реализована первичная сеть с фильтрацией и защитой, рассчитанная на работу от сети переменного тока 230 В, 50/60 Гц. Внутри корпуса первичная обмотка связана с электронной схемой формирования импульса, управляющей длительностью фронта и величиной тока, что обеспечивает ток поджига порядка 20 мА при номинальном напряжении на выходе.

Изоляция обмоток выполнена путем заливки специальной смолой (эпоксидная компаундная изоляция), что повышает стойкость к термическим циклам и механическим вибрациям. Два независимых высоковольтных выхода позволяют организовать симметричное подключение к электродам или резервирование. Разъемы под кабели поджига — штекер 4 мм, обеспечивают требуемую электрическую проходимость и механическую фиксацию проводников.

Защитные функции включают схемы ограничения тока короткого замыкания и тепловую стабильность при продолжительной работе (обозначено как ED 100%), что говорит о способности устройства работать в непрерывном режиме без принудительной паузы. Отсутствие корпуса с классом защиты выше IP00 требует установки в защищённые от влаги отсеки согласно индустриальным нормам.

Ключевые технические характеристики

• Выходное напряжение 12 кВ: формирует достаточное электрическое поле для пробоя между электродами при стандартных межэлектродных зазорах, уменьшает вероятность пропаливания зазора и обеспечивает стабильность воспламенения при вариациях состава топлива.
• Ток поджига 20 мА: определяет энергию импульса; комбинирование напряжения и тока влияет на плотность плазмы искры и скорость инициирования горения.
• Потребляемая мощность 30 ВА: влияет на тепловую нагрузку трансформатора и на требования к питающему источнику; значение позволяет подключение к типовым сетям без дополнительных мощностных резервов.
• Работа ED 100%: конструкция рассчитана на непрерывную эксплуатацию в циклах поджига, что критично для длительно горящих установок и автоматизированных систем управления горением.
• Два высоковольтных выхода: упрощают разводку электродов и позволяют реализовать как одиночный, так и дублированный поджиг для увеличения отказоустойчивости.
• Изоляция смолой: повышает механическую сцепку обмоток и улучшает теплоперенос, снижая риск межвитковых коротких замыканий при термических перегрузках.
• Крепление винтами M4/M5 и габариты 8.6×7.3×3.5 см: компактность облегчает интеграцию в монтажные отсеки и минимизирует длину высоковольтных трасс, что уменьшает потери и паразитные наводки.

Сценарии эксплуатации и преимущества

Как работает устройство в реальном применении: при подаче сетевого питания электронная схема формирует периодические или непрерывные импульсы высоковольтного характера, которые через штекерные разъемы 4 мм подаются на электроды горелки. Искровой разряд и последующее образование плазменного канала инициируют воспламенение смеси топлива и воздуха. Трансформатор служит как первичный источник зажигания до момента устойчивого горения.

• Интеграция в промышленные котлы: установка в шкаф управления, где важна компактность и возможность непрерывной работы.
• Резервирование в критических системах: два выхода позволяют организовать параллельный поджиг или мгновенную замену в случае отказа одного канала.
• Простота монтажа и замены: наличие стандартных крепежей M4/M5 и длина кабеля питания 560 мм упрощают сервисные операции на объекте.
• Соответствие стандартам безопасности электрических источников поджига: минимизация времени задержки между командой управляющего контроллера и появлением искрового разряда.

Экспертное заключение

Устройство подходит для задач инициирования поджига в стационарных и полуставных горелочных системах с требованием непрерывной готовности и высокой частоты включений. Благодаря сочетанию 12 кВ, 20 мА и ED 100% трансформатор демонстрирует баланс между энергией импульса и термоуправляемостью. Требования к установке: монтаж в сухом, вентилируемом отсеке с обеспечением защитных расстояний для соблюдения электробезопасности при классе защиты IP00. Рекомендуется для интеграторов и сервисных инженеров, обеспечивающих эксплуатацию котельных и горелочных агрегатов средней и высокой интенсивности работы.
