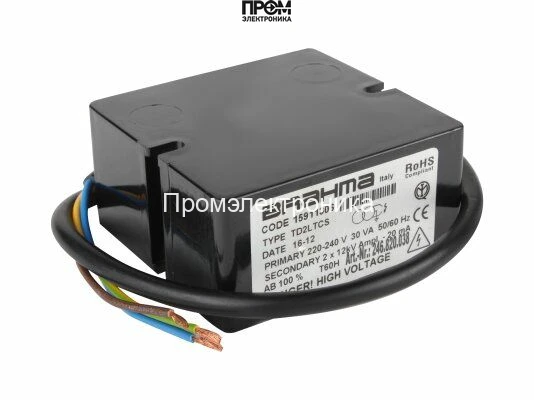

Трансформатор розжига Brahma TD2LTCS 15911306

Трансформатор розжига Brahma TD2LTCS 15911306 — техническое назначение

Данное устройство — трансформатор поджига низкого-граничного класса для горелочных систем промышленного и коммунально-бытового назначения. Основная функция — формирование высокого импульсного напряжения для искрового поджига топливной смеси в газовых, дизельных и мазутных горелках. Продукт относится к классу импульсных трансформаторов поджига с постоянной рабочей цикличностью и рассчитан на установку в ограниченном монтажном объёме.

Конструктивные особенности и принцип работы

По конструкции трансформатор представляет собой импульсный повышающий трансформатор с ферритовым/силовым сердечником и первичной обмоткой, рассчитанной на питающее напряжение сети переменного тока. Во вторичной цепи реализована двухканальная конфигурация высокого напряжения, обеспечивающая параллельные выходы поджига для двух электродов или одной двухэлектродной сборки.

Принцип работы опирается на быстродействующее намагничивание сердечника при подаче питающей сети (50/60 Гц) и последующее преобразование потребляемой мощности в импульс высокого напряжения порядка 12 кВ. Внутренние решения включают защиту от короткого замыкания на выходе и терморегуляцию структуры изоляции, что обеспечивает эксплуатационную стабильность при ED = 100 %. Выходной ток ограничен до 20 мА, что минимизирует риск пробоя канала поджига и снижает энергетическую нагрузку на искровой промежуток.

Ключевые технические характеристики

• Напряжение поджига — 12 кВ: достаточный уровень для формирования стабильной искры на расстояниях, типичных для горелочных электродов; влияет на максимальный пробивной зазор и на электроэнергетические потери в проводниках поджига.
• Потребляемая мощность — 30 ВА: определяет тепловой режим трансформатора и требования к цепи питания; при постоянной работе ED 100% конструкция рассчитана на рассеивание тепла без снижения параметров.
• Ток поджига — 20 мА: ограничение по амперажу защищает изоляцию и контактные площадки электродов, снижая вероятность пробоя и увеличивая ресурс держателей электродов.
• Частота — 50/60 Гц: совместимость с сетями разных стандартов без необходимости дополнительных преобразователей частоты; сохраняется синхронизация с системами управления горением.
• Класс пылевлагозащиты — IP 00: отсутствие специализированной оболочки требует установки внутри защитного отсека или шкафа, где исключено попадание влаги и пыли; напрямую влияет на место монтажа и требования к монтажной защите.
• Штекерные разъёмы 4 мм: унификация интерфейса упрощает замену кабелей и обслуживание, снижая время простоя при плановом сервисе.
• Длина кабеля питания — 560 мм: облегчает подключение внутри корпуса горелки без удлинителей, сокращая переходные сопротивления и потери напряжения.
• Габариты 8.6x7.3x3.5 см и вес 0.36 кг: компактность позволяет интегрировать трансформатор в плотные компоновки горелочных блоков, минимизирует механические нагрузки на крепления.

Сценарии эксплуатации и преимущества

Как работает система поджига в типичной схеме: блок управления инициирует подачу питающего напряжения на первичную обмотку трансформатора, происходит накопление магнитного потока сердечника и генерация высокого напряжения на вторичных выходах, что приводит к искровому разряду между электродами и воспламенению топливной смеси. Для чего нужен такой трансформатор: обеспечение надёжного старта горелки при различных условиях топлива и перепадах сетевого напряжения.

• Интеграция в газовые горелки: создание стабильной искры при низком давлении газа и повышенный ресурс при частых циклах запуска.
• Использование в тяжелотопливных системах: способность генерировать необходимую энергию для воспламенения вязких фракций за счёт импульсной формы напряжения.
• Работа в режимах длительной нагрузки: ED 100% обеспечивает пригодность для установок с непрерывной или частой работой без деградации параметров.
• Обслуживание и безопасность: штекерные разъёмы 4 мм и ограничение тока 20 мА упрощают диагностику и снижают риск электромеханических повреждений при заменах.

Экспертное заключение

Трансформатор Brahma TD2LTCS 15911306 подходит для задач обеспечения искрового поджига в сборках, где требуются компактность, совместимость с сетями 50/60 Гц и возможность непрерывной работы (ED 100%). Рекомендуется установка внутри защищённых корпусов ввиду класса защиты IP 00. При проектировании системы следует учитывать параметры 12 кВ, 30 ВА и 20 мА для расчёта пробивных зазоров, коммутационных элементов и системы заземления.
