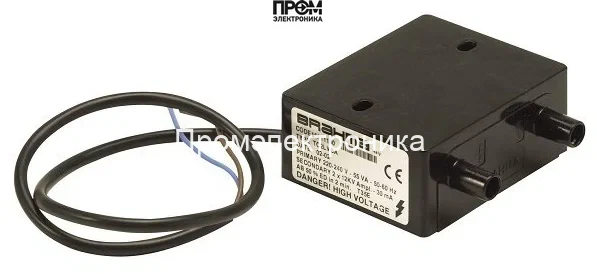

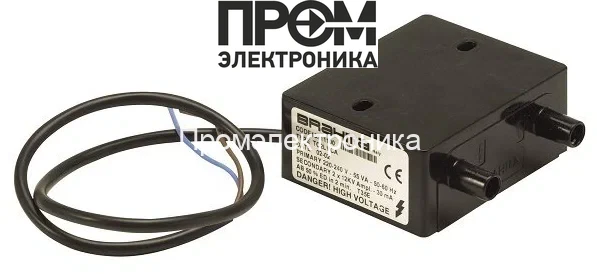

Трансформатор розжига Brahma TC2LTCSF

Трансформатор розжига Brahma TC2LTCSF — устройство для формирования высоковольтного импульса в газовых горелках

Данный документ описывает техническую сущность и назначение трансформатора розжига Brahma TC2LTCSF (арт. 15910656). Это высоковольтный специализированный трансформатор класса «поджиг» для интеграции в модули управления горелками и отопительными агрегатами. Основная функция устройства — генерация стабильного импульсного высокого напряжения для пробоя зазора электродов и инициирования устойчивого пламени при подаче топлива.

Конструктивные особенности и принцип работы

Конструкция основана на понижающе-повышающей схеме с отдельными первичной и вторичной обмотками, изолированными между собой диэлектрическим промежутком и материаловыми прокладками, адаптированными под стандарты газовой промышленности. На входе трансформатор рассчитан на сеть 220 В, номинальная потребляемая мощность — 30 Вт. Вторичная обмотка выполнена многовитковой с повышающим коэффициентом, обеспечивающим выходное пиковое напряжение 12 кВ при токе поджига до 55 мА.

Рабочий принцип: при подаче управляющего сигнала модуль управления подаёт питание на первичную обмотку. Через ферритовый сердечник и управляющую электронику формируется высоковольтный импульс с крутой фронтовой характеристикой, достаточный для электрического пробоя воздушного промежутка между электродами поджига. Процесс поджига зависит от энергии импульса (интеграл мощности по времени), длины зазора и состояния электродов.

Ключевые технические характеристики

• Напряжение поджига 12 кВ: пиковое напряжение обеспечивает пробой типичных зазоров электродов в газовых горелках до нескольких миллиметров; важно учитывать индуктивные и ёмкостные нагрузки на проводку при проектировании подводящих линий.
• Ток поджига 55 мА: определяет доступную зарядную энергию и устойчивость искрового разряда; при увеличении сопротивления зазора или загрязнении электродов эффективность снижается, что требует регулярной проверки контактных зон.
• Мощность 30 Вт и питание 220 В: низкая тепловая нагрузка корпуса при длительной работе; необходим учёт рассеивания при монтаже в закрытых отсеках.
• Длина кабеля питания 560 мм: ограничивает место установки трансформатора относительно электрощита; при необходимости допускается удлинение кабеля с соблюдением экранирования и минимизации паразитной ёмкости.
• Габариты 8.6×3.55×7 см и вес 0.42 кг: компактность облегчает монтаж в ограниченных пространственных конфигурациях горелочного блока и упрощает замену при техническом обслуживании.
• Класс пылевлагозащиты IP00: отсутствие защиты означает обязательный монтаж в сухих защищённых от пыли отсеках и обеспечение воздушного зазора к агрессивной среде.

Сценарии эксплуатации и преимущества

Как работает в типичных системах: трансформатор интегрируется в цепь управления горелкой и включает синхронизированно с подачей газа. При воспламенении он создаёт искру между электродами, инициируя химико-физическую реакцию горения. После устойчивого пламени поджигающее напряжение отключается управляющей логикой.

• Монтаж в промышленных и бытовых котлах: компактные размеры и стандартные электрические параметры позволяют заменять узлы без изменения схемы управления.
• Обслуживание и диагностика: контроль выходного импульса осциллографом по пику напряжения и форме фронта; прогнозируемые причины отказов — механическое повреждение изоляции, образование коррозии на электродах, пробои от влаги.
• Снижение ложных срабатываний: стабильность тока и формируемого импульса при корректной установке минимизирует пропуски поджога при изменении состава топлива или давления.
• Замена и совместимость: модификация 15910660 требует сверки электрических параметров и габаритов перед установкой.

Экспертное заключение

Трансформатор розжига Brahma TC2LTCSF предназначен для систем, где требуется компактный модуль формирования высоковольтных импульсов с номиналом 12 кВ / 55 мА. При проектировании учтите ограничение IP00 и требования по электрической изоляции. Рекомендуется использовать в сухих отсеках с контролем состояния электродов и соблюдением рекомендованных зазоров. Для задач с частыми циклическими поджигами или агрессивными средами выбирайте варианты с более высокой степенью защиты или выносным размещением модуля.
