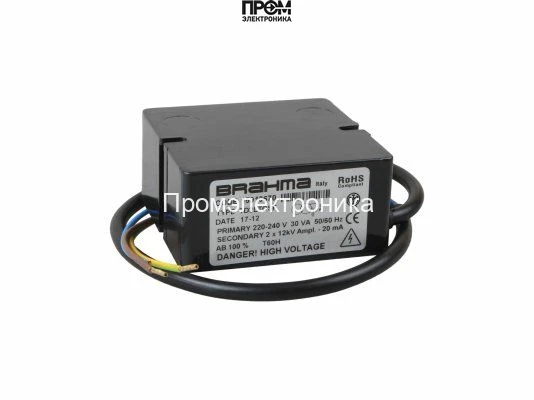

Трансформатор розжига Brahma TD2LTCSF 15910670

Трансформатор розжига Brahma TD2LTCSF 15910670 — назначение и область применения

Электронный трансформатор розжига Brahma TD2LTCSF 15910670 представляет собой специализированный модуль высоковольтного поджига для промышленных и коммерческих отопительных горелок. Устройство относится к классу трансформаторов искрового розжига с двумя выходами высокого напряжения и предназначено для формирования импульсной высоковольтной искры, необходимой для инициации воспламенения газообразного или жидкого топлива в камерах сгорания. Применяется в котельных установках, горелочных блоках и модульных системах автоматизации горения.

Конструктивные особенности и принцип работы

Конструкция основана на электронном преобразователе сети переменного напряжения 220–240 В, реализованном с применением схем с высоким коэффициентом насыщения и обратной связью для стабилизации выходного импульса. Входное напряжение сети преобразуется в высокое импульсное напряжение посредством высокочастотного генератора и понизительно-повышающего трансформатора с двумя изолированными вторичными обмотками.

Каждая вторичная обмотка формирует импульс около 12 кВ, итого реализуется двухканальная схема 2x12 кВ, обеспечивающая параллельное или поочерёдное питание электродов розжига. Высоковольтные импульсы имеют амплитуду и длительность, рассчитанную для формирования устойчивой искровой дуги при расстояниях между электродами и условиях поверхностной коррозии.

Устройство рассчитано на продолжительную эксплуатацию при полной нагрузке (ED 100%) благодаря применению термокомпенсированных компонентов и схем защиты от перегрузки по току. Частотный диапазон работы первичного входа — 50/60 Гц, что позволяет интегрировать трансформатор в системы с различной сетевой частотой. Для электрических соединений предусмотрены штекерные разъёмы 4 мм на выходах высокого напряжения и силовой кабель с заводской длиной 560 мм для питания модуля.

Ключевые технические характеристики

• Выходное напряжение 2x12 кВ: двухканальная архитектура повышает надёжность розжига и даёт возможность варьировать схему подключения электродов, снижая вероятность пропусков поджига при загрязнении электродов.
• Потребляемая мощность 30 ВА: ограничение потребления позволяет интегрировать трансформатор в модульные блоки с ограниченной мощностью трансформаторной секции и уменьшает тепловую нагрузку на установку.
• Ток поджига 20 мА: ток в области десятков миллиампер обеспечивает формирование устойчивой искры без избыточного энергоснабжения электродов, минимизирует эрозию и продлевает ресурс электродов.
• Продолжительность работы ED 100%: расчет на непрерывную эксплуатацию без обязательных периодов охлаждения упрощает применение в режимах длительного горения и частых циклов розжига.
• Класс пылевлагозащиты IP00: отсутствие герметизации требует монтажных мероприятий по защите от попадания пыли и влаги в зоне установки; типовая практика — установка в закрытых металлических отсеках или с использованием дополнительной защиты.
• Частота 50/60 Гц: совместимость с сетями разной частоты обеспечивает универсальность применения в международных установках.
• Штекерные разъёмы 4 мм: стандартизированные контакты упрощают замену кабелей и обслуживание, снижая время простоя.
• Габариты 7.2×4.2×4.47 см, масса 0.16 кг: компактный форм-фактор облегчает интеграцию в ограниченное пространство горелочных блоков и упрощает замену модулей без вмешательства в основную конструкцию горелки.
• Страна-изготовитель Италия, производитель Brahma: соответствует промышленным практикам разработки компонентов розжига для отопительной техники.

Сценарии эксплуатации и преимущества

Парадигма применения — модульная интеграция в блоки автоматического розжига горелки. Типичные сценарии:

• Первичный розжиг в тепловых пунктах и котельных с частыми циклами включения/выключения;
• Резервные и дублирующие схемы розжига, где требуется два независимых выхода высокого напряжения;
• Модернизация существующих горелок с целью приведения розжига к стандартам безопасности и стабильности зажигания топлива.

Преимущества при внедрении:

• Стабильность импульса и способность работать при ED 100% упрощают эксплуатацию в интенсивных режимах.
• Низкий ток поджига уменьшает износ электродов, снижая частоту технического обслуживания.
• Компактность и штекерные соединения ускоряют монтаж и энергоснабжение в ограниченных пространствах.

Экспертное заключение

Трансформатор Brahma TD2LTCSF 15910670 ориентирован на задачи регулярного электроискрового розжига в промышленных и коммерческих отопительных установках. Модель подходит для систем, где требуется двухканальный поджиг 2x12 кВ, устойчивость при длительной нагрузке и ограниченное энергопотребление (~30 ВА). Ограничение по защите (IP00) требует обеспечения монтажа в защищённой зоне или применения дополнительной оболочки. В рамках стандартов категории это решение обеспечивает предсказуемую электрическую характеристику искрового разряда и простоту интеграции в существующие горелочные схемы.
