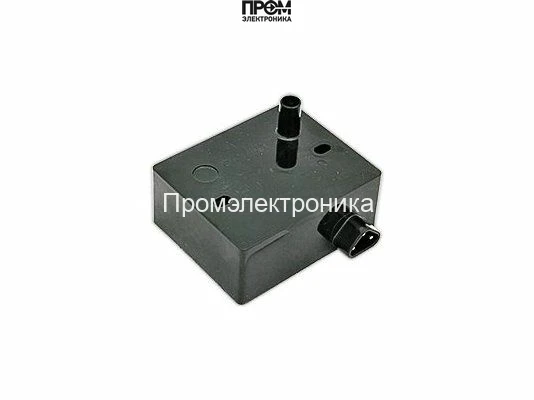

Трансформатор поджига Brahma TC1STPAF

Трансформатор поджига Brahma TC1STPAF 15910504 — назначение и область применения

Трансформатор поджига Brahma TC1STPAF — это специализированный модуль высоковольтного возбуждения, предназначенный для формирования импульсов воспламенения в газовых и дизельных горелочных системах. Относится к классу электронных трансформаторов розжига с применением высокочастотной техники возбуждения. Основная функция устройства — преобразование сетевого переменного напряжения в импульс высокого напряжения 1х15кВ для образования электрической искры и инициирования горения топлива в камере сгорания.

Конструктивные особенности и принцип работы

Конструкция основана на интеграции импульсного источника питания и высоковольтного трансформатора с изолированным первичным/вторичным трактом. Входной тракт принимает сеть 220–240В, проходит через фильтрующий и выпрямительный контур, затем через понижающий и импульсный преобразователь, формирующий высокочастотные импульсы, которые трансформируются на вторичной обмотке до уровня 15кВ.

Рабочий режим реализован как прерывистый (ED/DU 50%), что означает цикловую нагрузочную характеристику: устройство рассчитано на эксплуатацию с чередованием включения и пауз. Управление импульсом обеспечивается схемами ограничения тока и контроля длительности импульса, что снижает риск преждевременного разрушения межобмоточной изоляции и уменьшает тепловую нагрузку на сердечник.

Высоковольтный выход выполнен через штекерные разъёмы Ø4мм, совместимые с типовыми кабелями розжига. Вторичная цепь ограничена по току 25мА, что соответствует стандартам электрической безопасности для систем поджига и снижает вероятность пробоя изоляции при повышенном зазоре электрода. Корпус обеспечивает механическую защиту и частичную электрическую изоляцию, а используемые материалы отвечают требованиям по диэлектрической прочности и температурной стабильности, характерным для компонентов, применяемых в горелочной технике.

Ключевые технические характеристики

• Напряжение поджига 1х15кВ: обеспечивает достаточную амплитуду импульса для пробоя воздушного зазора и формирования устойчивой искровой плазмы при стандартных расстояниях между электродами.
• Ток поджига 25мА: лимитирует энергию импульса, снижая тепловые потери в электроде и уменьшая износ наконечников при многократных циклах срабатывания.
• Мощность 45Вт: указывает на суммарную энергопотребляемую способность блока, влияя на скорость восстановления рабочей цепи между импульсами и стабильность амплитуды при падающем входном напряжении.
• ED (DU) 50%: режим скважности, важен при подборе интеграционной нагрузки и расчёте теплового режима — при непрерывной работе следует обеспечить соответствующие интервалы охлаждения.
• Штекерные разъёмы Ø4мм: стандартизируют подключение и упрощают замену кабельных сборок в полевых условиях, уменьшая время обслуживания.
• Совместимость с 220–240В: обеспечивает работу в европейских электрических сетях без дополнительных адаптеров.

Сценарии эксплуатации и преимущества

Трансформатор применяется в стационарных и полумобильных промышленных горелках, котельных установках малого и среднего класса, а также в теплогенерирующем оборудовании для промышленного и коммунально-бытового сектора. Типичные сценарии: автоматический повторный розжиг при запуске, единичный импульс при включении блока подачи топлива, циклическая работа при погодозависимых системах управления горелкой.

• Упрощённое обслуживание: штекерное подключение ускоряет замену модуля в полевых условиях.
• Безопасность эксплуатации: ограничение тока и скважность работы минимизируют электрические и тепловые риски.
• Стабильность розжига: достаточная амплитуда импульса и энергопараметры обеспечивают надёжное образование искры при стандартных зазорах и условиях топливной смеси.
• Соответствие стандартам: конструкция и параметры соответствуют практикам индустрии по изоляции и гальванической развязке в горелочных системах.

Экспертное заключение

Модель Brahma TC1STPAF 15910504 предназначена для использования в циклических режимах с нагрузкой до 50% рабочей скважности. Подходит для систем, где критична воспроизводимость искрового поджига при ограничениях по току и теплоотводу. При проектировании систем с продолжительной непрерывной работой следует учитывать ограничение ED и обеспечить коррекцию тепловых режимов и интервалов обслуживания.
