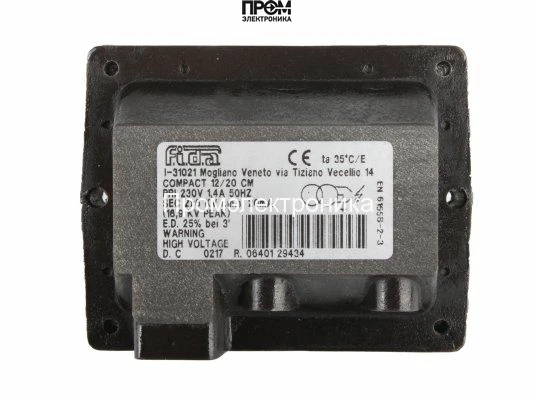

Трансформатор розжига FIDA Compact 12/20 CM

Трансформатор розжига FIDA Compact 12/20 CM — назначение и область применения

Это высоковольтное устройство класса трансформаторов розжига промышленного назначения. Предназначено для формирования импульса высокого напряжения и подачи его на поджигающий электрод горелочных устройств с целью инициирования искрового разряда и воспламенения топливовоздушной смеси. Относится к модульным решениям для стационарных и бытовых горелок, где требуется стабильный, повторяемый искровой разряд при сетевом питании 230 В.

Конструктивные особенности и принцип работы

Конструкция основана на классическом принципе повышающего трансформатора с обмотками первичной и вторичной цепей и искровым преобразователем. На вход подаётся синусоидальное напряжение сети 230 В, 50 Гц, которое через первичную обмотку формирует магнитный поток в сердечнике. Вторичная обмотка выполнена с повышенным числом витков и обеспечивает выходное «поджиговое» напряжение порядка 2×6 кВ (по паспортным данным напряжение поджига 6 кВ), достаточное для пробоя зазора на электроде и инициирования разряда в атмосфере горелочного узла.

Узел проектирован с учётом теплового режима: параметр продолжительности работы ED 25% указывает на допустимый цикл работы относительно времени непрерывной нагрузки и обеспечивает защиту от перегрева при типичных циклах розжига. Ток первичной цепи ограничен до 1.4 А, ток поджига во вторичной — порядка 20 мА, что соответствует требованиям безопасности и ограничивает энергию искрового разряда, снижая риск повреждения электрода и изоляции.

Корпус с уровнем защиты IP44 защищает внутренние элементы от брызг воды и твёрдых частиц диаметром более 1 мм, а штекерные разъёмы диаметром 4 мм и кабель питания длиной 270 мм стандартизированы для совместимости с модульными горелочными системами. Применены материалы, устойчивые к термическим и электрическим напряжениям, а конструктивная компоновка минимизирует паразитные ёмкости и индуктивности, влияющие на форму высоковольтного импульса.

Ключевые технические характеристики

• Сетевое питание 230 В, 50 Гц: обеспечивает совместимость с промышленными и бытовыми сетями, стабильность возбуждения при допустимых колебаниях ±10%.
• Выходное напряжение 2×6 кВ: позволяет создавать надёжный искровой разряд в зазорах электрод–горелка при стандартных условиях подачи топлива и давления воздуха.
• Ток поджига 20 мА: ограничивает энергоёмкость разряда, снижая деградацию электрода и изоляции при длительной эксплуатации.
• Первичный ток 1.4 А: влияет на выбор предохранителей и нагрузочную способность трансформатора при пиковых режимах.
• ED 25%: определяет рабочий цикл; при постоянной высокой частоте розжига требуется организация пауз для тепловой разгрузки.
• IP44 и габариты 11.3×11×6.8 см: облегчают интеграцию в монтажные ниши при сохранении защитных свойств против внешних воздействий.

Сценарии эксплуатации и преимущества

Как работает в реальных условиях: устройство устанавливают в монтажный отсек горелки или на монтажную панель котла, подключают питание и поджиговой кабель к электродам. При команде на розжиг контроллер формирует последовательность импульсов, трансформатор повышает напряжение и способом искрового разряда инициирует горение. Регулировка частоты импульсов и пауз позволяет оптимизировать тепловую нагрузку.

• Совместимость с модульной обвязкой: штекерные разъёмы Ø4 мм упрощают замену и обслуживание.
• Ограниченный ток поджига: уменьшает износ электрода и риск пробоя изоляции.
• Компактный корпус и IP44: допускают установку в ограниченных объёмах при повышенной защищённости.
• Стандартизированные габариты и параметры: упрощают интеграцию в аналитические и сервисные процессы ремонта горелок.

Экспертное заключение

Трансформатор соответствует техническим требованиям для циклического розжига при средних режимах эксплуатации с периодическими паузами (ED 25%). Рекомендуется для систем, где критичны стабильность искры, ограничение энергии разряда и стандартизированная механическая интеграция. Для непрерывных или высокочастотных циклов следует оценивать тепловой баланс и предусматривать дополнительное охлаждение или резервирование.
