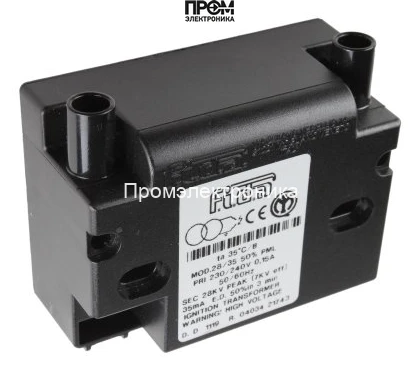

Трансформатор розжига Fida 28/35 PML Kit

Трансформатор розжига Fida 28/35 PML Kit — техническое назначение

Данное устройство представляет собой промышленный трансформатор поджига класса для горелочных систем, предназначенный для генерации импульсного высокого напряжения в системах воспламенения топливно-воздушной смеси. Применяется в стационарных и модульных горелках отопительно-погревательного и технологического назначения. Основная функция — формирование и передача импульсного искрового разряда при подаче сети 230–240 В для инициирования стабильного поджига горелки.

Конструктивные особенности и принцип работы

Конструкция основана на классической схеме импульсного трансформатора с первичной обмоткой от сети и вторичной, намотанной для получения 28 кВ номинального напряжения поджига. Сердечник выполнен из электротехнической стали с оптимизированной магнитной проницаемостью для уменьшения потерь при сети 50/60 Гц. Преобразование переменного напряжения в импульсный разряд реализовано через интегрированный искровой генератор/токоограничитель, который обеспечивает пиковую величину вторичного тока порядка 35 мА и постоянный рабочий ток 0.15 А в первичной цепи.

Изоляция вторичной обмотки рассчитана на высоковольтную выдержку и уменьшение поверхностных утечек; корпус обеспечивает степень защиты IP44, что соответствует базовой защите от брызг воды и попадания предметов диаметром свыше 1 мм. Штекерные разъёмы поджига 4 мм и длина питающего кабеля 650 мм обеспечивают совместимость с распространёнными монтажными схемами и быстрое подключение в горелочных блоках.

Рабочий цикл ED 50% означает, что трансформатор рассчитан на чередование периодов включения и отдыха: для длительной эксплуатации необходимо соблюдать рекомендации по режиму нагрева и обеспечивать естественное или принудительное охлаждение корпуса, чтобы избежать перегрева обмоток и деградации изоляции.

Ключевые технические характеристики

• Напряжение поджига 28 кВ: достаточное для надёжного формирования искрового промежутка при стандартных зазорах электродов горелок и компенсации потерь на кабеле длинной до нескольких метров.
• Ток поджига 35 мА: обеспечивает энергетическую плотность искры для стабильного воспламенения трудновоспламеняющихся смесей без избыточного износа электродов.
• Первичный ток 0.15 А: определяет потребляемую мощность и требования к питанию; совместимость с бытовой/промышленной сетью 230–240 В.
• Частота 50/60 Гц: адаптивность к сетям разных регионов без изменения рабочих параметров трансформатора.
• Класс защиты IP44: снижает риск повреждения от конденсата и пыли в типичных котельных и технических помещениях, но не заменяет полную влагозащиту в агрессивной среде.
• Габариты 18×11.5×6.5 см и масса 0.65 кг: компактный модульный дизайн облегчает интеграцию в ограниченное пространство горелочного отсека и минимизирует тепловую инерцию.
• Длина кабеля 650 мм и 4 мм разъёмы: обеспечивает предсказуемое падение напряжения и удобство подключения при типовых монтажных схемах.

Сценарии эксплуатации и преимущества

Как работает в типичном сценарии: при подаче сетевого напряжения первичная обмотка создаёт магнитное поле в сердечнике; управляющая цепь формирует импульс, который через вторичную обмотку преобразуется в высоковольтный разряд. Искра передаётся по штекерным кабелям к электродам горелки, инициируя воспламенение. При голосовом запросе "Как работает трансформатор розжига?" ответ: формирует импульсное высокое напряжение с контролем тока и тепловой нагрузки для обеспечения повторяемого искрового поджига.

• Совместимость с горелочными системами: стандартные электрические интерфейсы и крепёж облегчают замену модулей в полевых условиях.
• Тепловая устойчивость при ED50%: снижает риск перегрева в пульсирующих режимах эксплуатации при соблюдении интервалов включения.
• Простота сервиса: штекерные разъёмы и стандартные габариты ускоряют диагностику и замену без демонтажа узла горелки.
• Защита от внешней агрессии: корпус IP44 минимизирует необходимость частого обслуживания в типичных котельных.

Экспертное заключение

Трансформатор розжига Fida 28/35 PML Kit применим в серийных и модульных горелочных агрегатах с требованиями к надёжному повторяемому искровому поджигу и ограниченным монтажным пространством. Модель рассчитана на импульсные режимы с чередованием работы и отдыха (ED50%), совместима с сетями 230–240 В, 50/60 Гц, и обеспечивает баланс между уровнем напряжения и токовой нагрузкой для стабильного воспламенения при промышленной эксплуатации. Рекомендовано интегрировать устройство с учётом тепловых интервалов и штатных защитных элементов системы управления.
