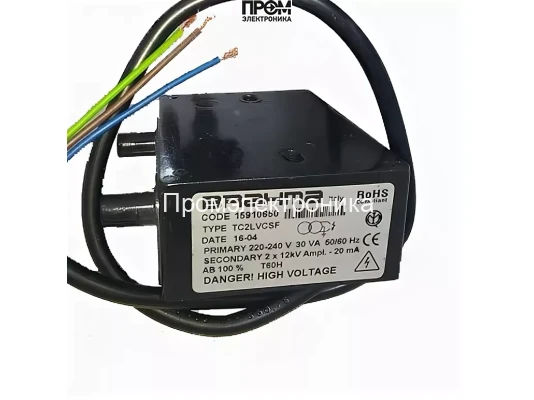

Трансформатор розжига Brahma 15910652

Трансформатор розжига Brahma 15910652 — техническое назначение

Трансформатор розжига Brahma 15910652 — это индустриальный высоковольтный узел для формирования искрового разряда в горелочных системах. Класс устройства относится к автономным блокам поджига для газовых и жидкотопливных горелок. Основная функция — генерация высоковольтного импульса 12 кВ при питающем напряжении 220–240 В, обеспечивающем электронно-физический переход топливовоздушной смеси в пламенное состояние.

Конструктивные особенности и принцип работы

Конструкция основана на низковольтном первичном контуре с ферритным сердечником и вторичной обмотке высокого напряжения. При приложении сети 220–240 В через первичную обмотку течёт ток, ограничиваемый конструктивными параметрами и встроенным варистором. Варистор выполняет функцию защиты от импульсных перенапряжений и минимизирует риск пробоя изоляции на первичной стороне.

Электрическая схема включает ЭМС-фильтр для подавления гармоник и подавления электромагнитных помех, что снижает наводки на соседнюю автоматику. Два выхода высокого напряжения обеспечивают симметричную разводку искровых электродов или возможность резервирования. Цикл работы указан как 100 %, что означает способность работать в непрерывном режиме без перегрева при соблюдении температурного диапазона и условий монтажа.

Физика процесса поджига: быстрый нарастание напряжения на вторичной обмотке формирует электрическое поле, достаточное для ионизации зазорного газа и пробоя диэлектрика, после чего возникает плазменный канал и устойчивое пламя. За счёт минимизации паразитной индуктивности ферритного сердечника и оптимизированного числа витков достигается требуемая амплитуда импульса при минимальных потерях.

Ключевые технические характеристики

• Напряжение поджига 12 кВ: обеспечивает искровой разряд в типичных зазорах горелочных электродов, снижая необходимую энергию для надежного воспламенения смеси.
• Питающее напряжение 220–240 В: совместимость с промышленной сетью; встроенные элементы защиты адаптированы к типичным перегрузкам и флуктуациям сети.
• Ток поджига 55 мА: обеспечивает требуемую энергию импульса при управляемой длительности, влияет на глубину ионизации и повторяемость поджигов.
• Мощность 30 Вт: характеризует тепловую нагрузку и расчет теплоотвода; при 100% цикле работы требует учета температурного режима корпуса.
• IP 00: отсутствие защиты от проникновения твердых частиц и влаги; монтаж в герметичных отсеках обязателен для долговременной эксплуатации.
• Длина кабеля питания 560 мм: влияет на удобство монтажа и необходимость применения дополнительной проводки для защиты от помех.
• Масса 0,42 кг и габариты 8.6×3.55×7 см: компактность облегчает интеграцию в ограниченные пространства горелочных узлов.
• Температурный диапазон −10…+60 °C: эксплуатация в типичных теплонагруженных помещениях и в уличных установках с учетом термостойкости корпуса.

Сценарии эксплуатации и преимущества

Применение в промышленных и коммунальных котельных, в хлебопекарных, фасовочных линиях и в любом оборудовании с газовыми или жидкотопливными горелками, где требуется надежный последовательный поджиг. Устройство интегрируется в схемы управления горением и в системные шкафы автоматики.

• Монтаж в любой ориентации: позволяет располагать блок в ограниченных укладках и на платах управления.
• Защита от импульсных перенапряжений (варистор): снижает риск повреждения при коммутационных выбросах в сети.
• ЭМС-фильтр: уменьшает влияние на чувствительные датчики и контроллеры вблизи установки.
• Два выхода ВН: повышают гибкость разводки электродов и упрощают резервирование.
• Противоударный и термостойкий корпус: повышает механическую и тепловую стойкость при монтаже в промышленной среде.

Экспертное заключение

С точки зрения инженерии, модель Brahma 15910652 предназначена для задач с частыми последовательными поджигами при непрерывной нагрузке до 100% и умеренных температурных условиях. Рекомендуется использовать в закрытых электрических отсеках или корпусах с обеспечением защиты от влаги и пыли, учитывать требуемый зазор электродов и соблюдать требования к заземлению для минимизации помех. Подходит для интеграции в промышленные горелочные установки, где критичны стабильность импульса, защита от перенапряжений и компактность модуля.
