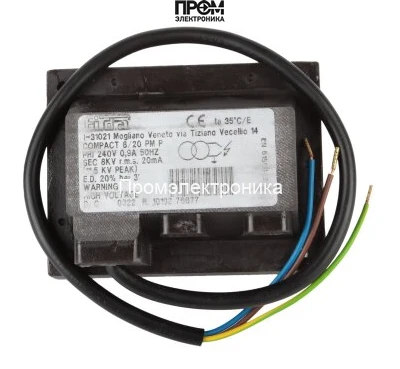

Трансформатор розжига Elco 65326864

Трансформатор розжига Elco 65326864 — техническое назначение и область применения

Данный узел представляет собой электромеханический преобразователь напряжения класса трансформатор-импульсный розжига, предназначенный для формирования высоковольтного пульса, необходимого для инициирования электрического разряда в камерах сгорания газовых или жидкотопливных горелок. Устройство относится к классу компонентов систем отопления и промышленного поджига и рассчитано на работу в составе автоматики горелочных установок.

Основная функция — преобразование сетевого переменного напряжения 230 В в строго определённый высоковольтный импульс до 5 кВ при токе розжига порядка 20 мА, с целью получения устойчивой искры между электродами.

Конструктивные особенности и принцип работы

Трансформатор реализован по схеме повышающего трансформатора с изолированным ферритовым или ламинированным магнитопроводом и отдельными вторичными обмотками для организации двух выходных каналов высокого напряжения. Первичная обмотка рассчитана на питание от сети 230 В, 50/60 Гц, номинальный первичный ток ~1.2 А. Вторичные обмотки выполнены с повышенным числом витков и усиленной изоляцией для обеспечения импульсного напряжения до 5000 В.

Импульс генерируется в результате класической индуктивной передачи: при приложении сетевого напряжения первичная обмотка намагничивает сердечник; при переключении или управляемой коммутации ток в первичке изменяется, индуцируя кратковременное напряжение высокого уровня на вторичных обмотках. Для снижения вероятности пробоя применены слои высоковольтной изоляции и покрытие термопластичным корпусом. Два независимых выхода с штекерными разъёмами Ø4 мм позволяют подключать два электрода или организовать резервирование.

Указанный режим эксплуатации учитывает коэффициент рабочего цикла ED 25%, что означает термодинамическое ограничение на длительность включения: длительные периоды подачи импульсов требуют соблюдения интервалов охлаждения для предотвращения перегрева изоляции и магнитопровода.

Ключевые технические характеристики

• Напряжение питания 230 В, 50/60 Гц: обеспечивает совместимость с промышленными и бытовыми сетями без дополнительных преобразователей; влияет на требования к питающей линии и предохранителям.
• Максимальное выходное напряжение 5 кВ: достаточное для формирования стабильной искры в типичных зазорах электро-розжига; определяет минимальную длину зазора и требования к заземлению корпуса.
• Ток поджига 20 мА: обеспечивает энергию импульса, совместимую с большинством горелочных электродов; влияет на величину искровой энергии и износ электродов.
• Первичный ток 1.2 А: задаёт тепловую нагрузку на первичную обмотку и фазу сети; определяет подбор автоматических защит и сечений проводников.
• ED (рабочий цикл) 25%: ограничение по длительности активного состояния, критично при частых попытках розжига; требует расчёта среднего теплового потока в корпусе.
• Два высоковольтных вывода Ø4 мм: дают гибкость монтажа, возможность подключения двух разрядников или резервного электродного контура.
• Класс защиты IP44: предохраняет узел от попадания крупных частиц и капель воды, но требует защищённого размещения вне прямого воздействия струй или полного погружения.
• Длина питающего кабеля 380 мм и компактный термопластиковый корпус: влияют на удобство монтажа и тепловой режим; короткий кабель требует учёта точки подключения при проектировании шкафа управления.

Сценарии эксплуатации и преимущества

Для чего нужен этот трансформатор и как он работает в типичных сценариях: при запуске котла автоматика обеспечивает подачу питания на первичную обмотку трансформатора; формируемый высоковольтный импульс переносится по проводам с Ø4 мм штекерами к электродам, где возникает искра, воспламеняющая горючую смесь. После фиксации пламени система переходит в рабочий режим, трансформатор выключается до следующей необходимости розжига.

• Совместимость с газовыми и дизельными горелками: отвечает электрическим и механическим требованиям интерфейсов розжига.
• Дублирование выходов: уменьшает риск отказа при критических процессах за счёт резервирования или организации двухточечного поджига.
• Усиленная изоляция и IP44: обеспечивает эксплуатацию в хозяйственно-технических помещениях с умеренной влажностью и пылью.
• Компактность и монтажные отверстия: упрощают интеграцию в модули горелочной автоматики и щиты управления.
• Низкое энергопотребление в состоянии ожидания: снижает суммарную нагрузку на систему в режиме постоянной готовности.

Экспертное заключение

Трансформатор розжига Elco 65326864 подходит для задач запуска и повторного поджига газовых и жидкотопливных горелок в системах отопления и промышленной теплотехнике, где требуется формирование импульса до 5 кВ при ограниченном рабочем цикле. При проектировании следует учитывать ED 25%, первичный ток ~1.2 А и требования по заземлению; монтаж в открытых или влажных помещениях требует защитных корпусных мер. Для высокочастотного циклического розжига рекомендуется рассматривать трансформаторы с повышенным ED или активным охлаждением.

Параметры и конструктивные решения соответствуют стандартам безопасности и практикам промышленной электротехники для компонентов розжига.
