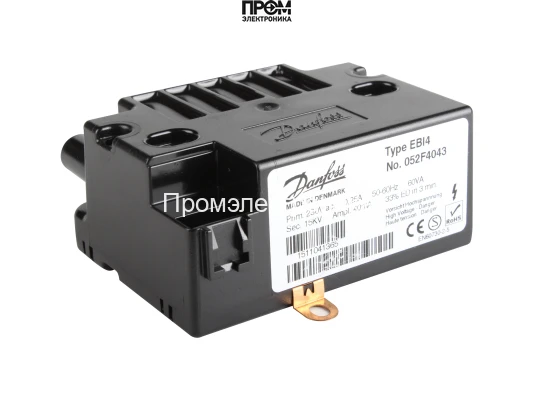

Трансформатор розжига Danfoss EBI4 052F4043

Трансформатор розжига Danfoss EBI4 052F4043 — назначение и область применения

Трансформатор розжига Danfoss EBI4 052F4043 — специализированное силовое устройство класса трансформаторов высокого напряжения, предназначенное для формирования искрового разряда в горелочных агрегатах. Основная функция — преобразование сетевого напряжения переменного тока в импульсное высокое напряжение для поджига топливно-воздушной смеси в газовых и жидкотопливных горелках. Устройство применяют в бытовых и лёгких коммерческих котельных, системах горячего водоснабжения и автоматических горелочных модулях, где требуется управляемый искровой поджиг.

Конструктивные особенности и принцип работы

Конструкция базируется на магнитопроводе с обмотками высокого и низкого напряжения, рассчитанными на трансформацию при частоте 50/60 Гц. Низковольтная обмотка подключается к сети через блок управления горелки; при команде на поджиг электронная схема формирует импульсы тока, которые через первичную обмотку передаются на вторичную.

Во вторичной обмотке реализовано многовитковое исполнение с высокой температурной и электрической изоляцией, что обеспечивает выходное напряжение до 7.5 кВ. Высокое напряжение создаёт искровой разряд в межэлектродном зазоре сопла или электродов розжига; длительность и частота импульсов согласуются с требованиями блока управления и характеристиками горелочной камеры.

Дизайн учитывает тепловой режим: трансформатор рассчитан на коэффициент включённости ED 33%, что означает допустимый цикл нагрузки с учётом интервалов охлаждения. Внутренняя защита реализована посредством термочувствительных элементов и конструктивных теплоотводов, снижающих риск перегрева при повторных попытках розжига. Параметры тока первичной цепи (0.25 А) и потребляемая мощность (60 ВА) определяют нагрузку на питающую сеть и блок управления, а ток поджига (40 мА) — энергию искрового разряда, критичную для надёжного воспламенения смеси.

Ключевые технические характеристики

• Напряжение поджига 7.5 кВ: обеспечивает необходимое поле для пробоя газовоздушной смеси при стандартных зазорах электродов; увеличение амплитуды повышает вероятность стабильного поджига при загрязнении или изменении давления.
• Ток поджига 40 мА: определяет энергию импульса; баланс между достаточной энергией для воспламенения и ограничением нагрузки на систему заземления и искровой зазор.
• Потребляемая мощность 60 ВА: влияет на выбор предохранителей и трансформаторов питания в модуле горелки; важна при проектировании электроснабжения котельной.
• Сила тока 0.25 А (первичная): определяет величину магнитного потока и нагрев первичной обмотки; полезна при расчёте токовой защиты и теплового расчёта корпуса.
• Частота 50/60 Гц: совместимость с общими электросетями обеспечивает стабильную работу в различных географических регионах без дополнительных преобразователей.
• ED 33%: указывает допустимый коэффициент включённости; при интенсивном цикличном розжиге необходимы интервалы охлаждения для предотвращения деградации изоляции.
• Страна изготовления — Дания, бренд Danfoss: соответствует промышленным стандартам качества и пригодности для интеграции в европейские горелочные системы.

Сценарии эксплуатации и преимущества

Как работает трансформатор в реальном устройстве: при команде автоматики на розжиг блок управления подаёт питание на первичную обмотку; трансформатор формирует высокий импульсный потенциал на вторичной обмотке, искра пробивает зазор в горелочном узле и инициирует воспламенение топливовоздушной смеси. После успешного зажигания автоматика отключает подачу высокого напряжения.

Для чего нужен: обеспечивает надёжный электрический поджиг в условиях изменчивого состава смеси, при наличии загрязнений электродов или низком давлении топлива, где менее энергозатратные методы могут быть неэффективны.

• Повышенная стабильность розжига: за счёт высокого напряжения и оптимального тока искровой разряд формируется с минимальной зависимостью от фактической плотности смеси.
• Согласованность с автоматикой горелки: стандартизированные электрические параметры облегчают интеграцию с распространёнными платами управления.
• Тепловая защита и ED 33%: допускают кратковременные циклы работы без критического перегрева, при этом требуя учёта при проектировании интервалов запусков.
• Удобство замены и совместимость: соответствие популярной серии Danfoss EBI упрощает приобретение аналогов и сервисное обслуживание.

Экспертное заключение

Трансформатор розжига Danfoss EBI4 052F4043 предназначен для систем, где требуется импульсный высоковольтный поджиг с параметрами 7.5 кВ / 40 мА / 60 ВА и эксплуатационным циклом ED 33%. Модель подходит для бытовых и лёгких коммерческих горелочных установок с периодическими розжигами, где критична воспроизводимость искрового зажигания и совместимость с платами управления на частотах 50/60 Гц. При проектировании системы необходимо учитывать ток первичной обмотки и коэффициент включённости для расчёта теплового режима и средств защиты.
