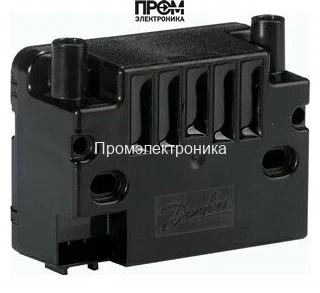

Трансформатор розжига Danfoss EBI4 CM 052F4234

Трансформатор розжига Danfoss EBI4 CM 052F4234 — назначение и область применения

Трансформатор розжига Danfoss EBI4 CM 052F4234 представляет собой промышленный блок повышения напряжения для систем поджига горелок. Это устройство класса электромеханических повышающих трансформаторов, предназначенное для формирования импульсного или непрерывного высокого напряжения, необходимого для инициирования электрической дуги в камерах сгорания газовых и жидкотопливных горелок. Основная функция — обеспечение стабильного напряжения поджига 7.5 кВ при питании от стандартной сети 230 В, с учетом рабочих частот 50/60 Гц.

Конструктивные особенности и принцип работы

По принципу работы это трансформатор повышающей группы, реализующий закон электромагнитной индукции: первичная обмотка подключается к сети, в ней формируется магнитный поток, который через магнитопровод индуцирует вторичное напряжение, пропорциональное отношению витков. В типичной конструкции для розжига используют повышенное число витков вторичной обмотки и специальную изоляцию для выдерживания высоких напряжений. В данном изделии реализованы элементы, обеспечивающие рабочую цикличность ED 100 %, то есть конструкция термодинамически рассчитана на продолжительную эксплуатацию без обязательных пауз, за счет применения материалов с соответствующей температурной и механической стабильностью.

Ключевые аппаратные решения, характерные для этой категории и применимые к модели EBI4: усиленная изоляция вторичной обмотки для предотвращения пробоев при 7.5 кВ, пылевлагозащитные компоненты уровня IP40, штекерные контакты диаметром 4 мм для удобства подключения кабелей поджига, а также корпус из жаропрочного и ударопрочного пластика для обеспечения механической устойчивости и долговечности при рабочих температурах от -10 до +60 °C. Электрические параметры питания: 60 ВА потребляемой мощности и номинальный ток первичной обмотки 0.25 А, что определяет тепловой баланс и требования к проводке и защите цепи.

Ключевые технические характеристики

• Напряжение поджига 7.5 кВ: обеспечивает достаточную электрическую потенциалию для пробоя искрового промежутка в большинстве газовых и жидкотопливных горелок при нормальном состоянии электродов и зазора.
• Потребляемая мощность 60 ВА: задает тепловой режим и влияет на необходимость охлаждения и размеры защитных автоматов в питающей цепи.
• Частота 50/60 Гц: совместимость с сетями разных регионов облегчает интеграцию в существующие установки без необходимости частотной трансформации.
• ED 100 %: конструктивная допустимость непрерывной работы позволяет применять устройство в режимах длительного горения и частых циклов розжига без увеличенного риска перегрева.
• Класс пылевлагозащиты IP40: соответствует требованиям эксплуатации в закрытых технических помещениях и монтажных нишах, но не предназначен для прямой защиты от струй воды.
• Ток поджига 40 мА и первичный ток 0.25 А: эти параметры определяют энергетическую нагрузку на искру и достаточность тока для стабильного зажигания при заданных зазорах и сопротивлениях цепи.

Сценарии эксплуатации и преимущества

Для чего нужен: устройство применяется в стационарных и мобильных горелочных агрегатах при отоплении, технологических печах и промышленных котлах для инициирования горения. Как работает в сценариях: при подаче питания трансформатор формирует высокое напряжение, которое через кабель и электрод создает электрическую дугу в камере сгорания, инициируя воспламенение топлива.

• Интеграция в автоматические системы розжига: стандартизированные кабельные разъемы упрощают подключение к платам управления.
• Работа в широком температурном диапазоне: обеспечивает эксплуатационную стабильность в различных климатических условиях.
• Компактность и низкий вес (0.29 кг): облегчает монтаж и замену в ограниченном пространстве монтажной ниши.
• Соответствие отраслевым требованиям: параметры тока и мощности адаптированы к распространённым горелочным схемам и защитным устройствам.

Экспертное заключение

Модель Danfoss EBI4 CM 052F4234 представляет собой сертифицированный компонент для систем поджига, рассчитанный на непрерывную эксплуатацию в стандартных промышленных и коммунальных условиях. Рекомендована для интеграции в горелочные установки, где требуются стабильные высоковольтные импульсы 7.5 кВ при ограниченных габаритах и нормированных тепловых режимах. При проектировании учитывайте параметры питания 230 В, 50/60 Гц, тепловой запас корпуса и требования к подключаемым кабелям и защитным устройствам.
