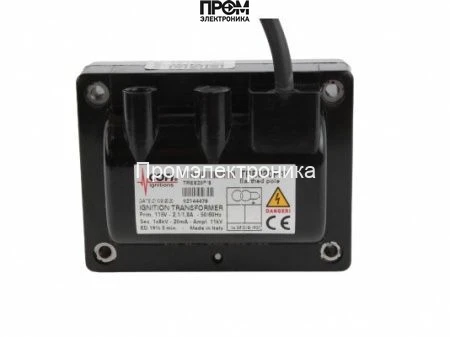

Трансформатор розжига Cofi TRE820P/8

Трансформатор розжига Cofi TRE820P/8 — техническое наименование и назначение

Трансформатор розжига Cofi TRE820P/8 — модуль высоковольтного поджига в классе импульсных трансформаторов для промышленного и коммунально‑бытового отопительного оборудования. Предназначен для формирования высоковольтных импульсов до 8 кВ при питающем напряжении 115 В и обеспечивает образование электрической искры между электродом поджига и массой для воспламенения мазута и газов. Основная функция — генерация заданного уровня импульсного напряжения и тока поджига с повторяемостью и термозащитой, необходимыми для безопасной работы горелочных агрегатов.

Конструктивные особенности и принцип работы

По конструкции это импульсный трансформатор с изолированным первичным контуром, вторичным высоковольтным выводом Ø4 мм и встроенным крепежным пластикoвым корпусом. На первичной стороне используется обмотка с рассчетом под 115 В AC, на вторичной — высокоомная многослойная намотка, обеспечивающая рабочую величину до 8 кВ при пиковом токе поджига до 20 мА. Сердечник выполнен с минимизацией магнитных потерь и насыщения при кратковременных импульсах; такая конструкция снижает тепловыделение при номинальном режиме ED = 19%.

Принцип действия — преобразование сетевого синусоидального напряжения в импульс, формируемый схемой управления горелки или внешним генератором искрения. При подаче питания первичная обмотка создает магнитный поток в сердечнике; вторичная формирует высоковольтный импульс, который через изолированный вывод подается на электрод поджига. Конструкция учитывает требования по ограничению тока утечки и выдержке импульсных перенапряжений, что характерно для стандартов безопасности в горелочных устройствах.

Ключевые технические характеристики

• Выходное напряжение 8 кВ: обеспечивает достаточный напряженческий запас для инициирования электрической искры в условиях наличия паров топлива и загрязнений на электроде; повышенное напряжение компенсирует повышенное искровое зазорное сопротивление.
• Ток поджига 20 мА: гарантирует энергетическую плотность искрового разряда, достаточную для надежного воспламенения топлива без перегрузки электронных компонентов управления.
• Сила тока 2.1 / 1.8 А: указывает на номинальную токовую нагрузку первичной цепи при различных рабочих режимах; влияет на выбор предохранителей и питающей линии.
• Продолжительность работы ED = 19%: определяет допустимую длительность включения в цикле (время поджига к периоду); при проектировании системы требуется учитывать этот коэффициент для предотвращения перегрева.
• Класс пылевлагозащиты IP00: указывает отсутствие специальной герметизации; монтаж обязателен в закрытых от пыли и влаги отсеках с соблюдением заземления.
• Диаметр разъема Ø4 мм и кабель питания 380 мм: стандартизированный интерфейс упрощает интеграцию и замену; длина питания обеспечивает гибкость монтажа в типовых горелочных секциях.
• Габариты 7×5.7×9.2 см и масса 0.2 кг: компактность облегчает размещение в ограниченных пространствах и минимизирует механическую инерцию при вибрации.

Сценарии эксплуатации и преимущества

Как работает в реальных условиях: при подаче команды на розжиг контроллер горелки активирует питание трансформатора; импульс высокого напряжения формируется и направляется на электрод, где при наличии горюче‑воздушной смеси возникает искра, инициирующая процесс горения. Для чего нужен: обеспечивает стабильность и повторяемость фаз розжига в циклах горячего старта, а также снижает количество попыток поджига при переменных условиях топлива и давления.

• Интеграция в горелочные модули: подходит для замены в узлах поджига при типовых монтажных размерах и входных параметрах питания.
• Термальное поведение при ED 19%: позволяет рассчитывать интервалы работы и время остывания без внешней термозащиты.
• Электрическая совместимость: первичная токовая характеристика позволяет использовать стандартные сетевые предохранители и провода с допустимым сечением.
• Обслуживание и замена: стандартизованный Ø4 мм вывод и короткий силовой кабель упрощают диагностику и замену без модификации коммутационной схемы.

Экспертное заключение

Модель Cofi TRE820P/8 предназначена для задач периодического импульсного розжига в горелочных системах с требованием к высоковольтному запасу 8 кВ и ограничению тока поджига 20 мА. Рекомендуется при интеграции в закрытые монтажные отсеки с организацией заземления и учетом коэффициента ED = 19%. При проектировании системы необходимо учитывать класс защиты IP00 и обеспечивать условия монтажа, исключающие попадание влаги и пыли. Данная конфигурация отвечает инженерным требованиям по повторяемости поджигов, тепловой стабильности и электрической совместимости с типовыми контроллерами горелок.
