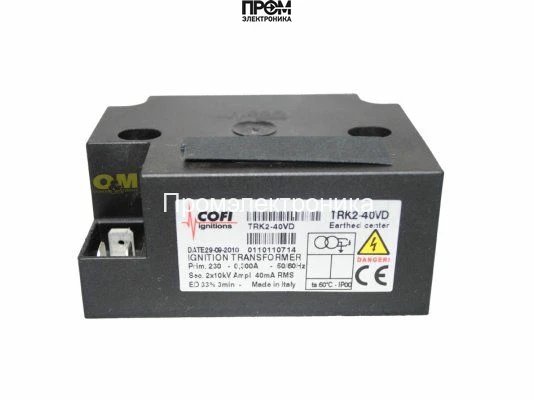

Трансформатор поджига Cofi TRK2-40PVD

Трансформатор поджига Cofi TRK2-40PVD — назначение и область применения

Трансформатор поджига Cofi TRK2-40PVD — электромеханическое устройство класса высоковольтных импульсных трансформаторов для системы розжига газовых и жидкотопливных горелок. Предназначен для преобразования сетевого переменного напряжения 230 В в высокое выходное напряжение порядка 1×15 кВ с целью создания искрового разряда на поджигающем электроде и инициирования устойчивого горения. Применяется в котельных установках бытового и промышленного типов, в модулях розжига и автоматике горелок.

Конструктивные особенности и принцип работы

Устройство выполнено по схеме с изолированной первичной и вторичной обмотками, намотанными на магнитопровод с высоким коэффициентом индуктивности для обеспечения необходимого импульсного напряжения при низком токе утечки. Первичная обмотка подключается к сети 230 В через цепь управления (модулятор или электронный трансформатор розжига). Вторичная формирует высоковольтный импульс 1×15 кВ, который через штекерные разъёмы диаметром Ø4 мм подаётся на поджигающий электрод.

Функционирование основано на преобразовании мощности с минимальными потерями: за счёт оптимизации числа витков и сечения проводника достигается баланс между выходным током 40 мА и допустимым тепловыделением. Тепло- и электроизоляция выполнены по стандартам электрической прочности для обеспечения коаксиальной изоляции и предотвращения коронных разрядов внутри корпуса. Рабочий цикл ED 33% означает, что трансформатор рассчитан на импульсную работу с длительностью включения не более 33% в трёхминутном интервале, что напрямую влияет на тепловой режим и срок службы.

Ключевые технические характеристики

• Выходное напряжение 1×15 кВ: обеспечивает энергию пробоя воздушного промежутка и стабильную ионизацию топливно-воздушной смеси в широком диапазоне зазоров и условий загрязнения электрода.
• Ток поджига 40 мА: установленный ограниченный ток минимизирует риск термических перегрузок и обеспечивает достаточную энергию для формирования искрового разряда без избыточного расхода энергии.
• Сила тока первичной цепи 0.3 А: определяет нагрузку на сеть и согласование с предохранителями и коммутирующими устройствами автоматики котлов.
• Рабочий цикл ED 33% за 3 минуты: указывает на импульсный режим: при длительных попытках розжига требуется расчёт агрегата с допустимой загрузкой по теплу; превышение ED снижает ресурс и требует дополнительного охлаждения или понижения частоты включений.
• Штекерные разъёмы Ø4 мм: упрощают монтаж и замену кабелей поджига, обеспечивают стабильное контактное сопротивление и минимизацию переходных потерь.
• Ударопрочный пластиковый корпус и электроизоляция: повышают стойкость к механическим воздействиям и обеспечивают электрическую безопасность при высоковольтных пробоях и вибрации.

Сценарии эксплуатации и преимущества

Как работает в реальном применении: при получении команды на розжиг автоматика подаёт питание на первичную обмотку трансформатора. За счёт индуктивного преобразования формируется высоковольтный импульс, передаваемый на электрод через штекерный вывод. Искровой разряд ионизирует топливно-воздушную смесь, позволяя запуститься пилотной или основной горелке. При возникновении затруднённого розжига диагностика по параметрам тока и характеру импульса позволяет отличать проблемы с зазорами, загрязнением электрода или неисправности автоматики.

• Совместимость со стандартными горелочными узлами: согласование по выходному напряжению и току обеспечивает прямую замену в сериях TRK.
• Компактность корпуса: упрощает монтаж в ограниченных монтажных отсеках котлов и блоков автоматики.
• Простота обслуживания: штекерные разъёмы и модульная конструкция ускоряют замену без демонтажа всей панели управления.
• Низкое энергопотребление в режиме ожидания: снижает суммарную нагрузку на электрическую сеть при частых циклах розжига.
• Соответствие техническим стандартам: параметры изоляции и рабочие циклы соответствуют практикам эксплуатации в отопительных системах и промышленной теплотехнике.

Экспертное заключение

Трансформатор поджига Cofi TRK2-40PVD предназначен для задач импульсного розжига с частыми кратковременными включениями при нагрузке до 33% ED. Технические параметры 1×15 кВ, 40 мА и конструктивные решения с усиленной изоляцией делают его подходящим для стандартных котловых блоков и автоматических модулей розжига, где требуется контролируемая энергия искры и стандартизированные штекерные соединения. Для сценариев с длительным или частым повторным розжигом необходим расчёт теплового режима и возможное применение системы принудительного охлаждения или выбор трансформатора с большим допустимым ED.
